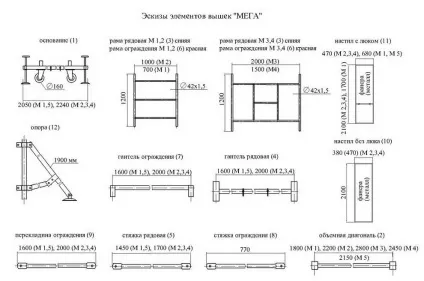

Вишки, креслення для виготовлення

Вишки, опис пристрою.

Пересувна вишка являє собою просторову конструкцію баштового типу з плоских рам, що мають три ступені.

Паралельні рами встановлюються в патрубки гантелей і утворюють секцію. Для забезпечення жорсткості самої конструкції секції з'єднуються між собою стяжками, які кріпляться на замках гантелей. Нижні секції встановлюються на дві підстави, які з'єднані між собою об'ємної діагоналлю.

Підстави мають чотири гвинтові опори і чотири колеса. Колеса служать для пересування вишки. Гвинтові опори компенсують нерівності опорної поверхні. Вишка за допомогою гвинтових опор повинна бути встановлена так, щоб колеса не торкалися опорної поверхні на 2 мм.

Вишка має комплект настилів, який складається з двох типів - суцільного і з люком.

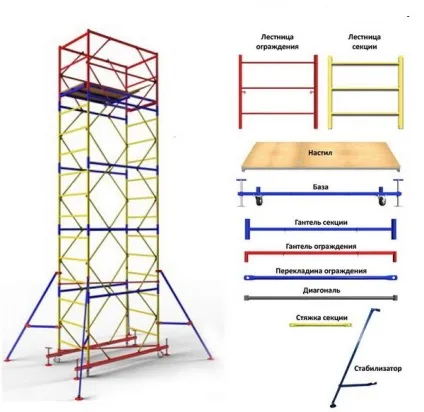

Для забезпечення стійкості вишка може бути забезпечена стабілізаторами, які кріпляться хомутами до основної конструкції вишки.

Заходи безпеки при експлуатації.

Вишка повинна встановлюватися строго вертикально за допомогою гвинтових опор. Настил вишки повинен мати рівну поверхню.

Вишка може бути обладнана стабілізаторами для забезпечення її найбільшої стійкості. Якщо існує небезпека перекидання вітрової навантаженням або іншими чинниками, вишку потрібно зміцнити до будівлі розтяжками якомога ближче до верхнього ярусу. Необхідно виконувати вимоги СНиП Ш-4-80 «Техніка безпеки в будівництві» і ГОСТ 24258-88.

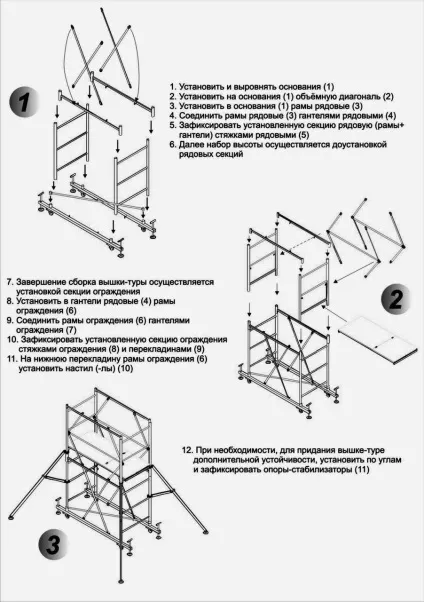

Інструкція по збірці вишки туру.
