Схеми і конструктивні рішення 2 випрямлячів для зварювальних апаратів.
Конструкція 1-го випрямляча:
Випрямляч об'єднаний з тороїдальним трансформатором і вентилятором повітряного охолодження. Безпосередньо сам випрямний міст тут зібрано на діодах ДЛ-132-80-10, встановлених в центрі тора на кронштейни-радіатори з відрізків алюмінієвого куточка. Тепловий режим для потужних напівпровідникових вентилів - найбільш сприятливий. Адже кожен з діодів практично з усіх боків омивається повітряним потоком, засмоктує знизу (з-під підставок) і інтенсивно проганяє вентилятором через «міні-аеродинамічну трубу» - внутрішню воронку (вікно) тора.
Правда, для настільки вільного «продування» довелося потурбуватися про оптимальність компонування агрегату. Зокрема, передбачити, щоб отвори порівняно великого діаметра були і в підставі, і в стягнутий кришці, до якої кріпиться (завдяки наявному фланця) трифазний багатолопатеву вентилятор УВО-2,6-6,5-У4. А щоб повітрозабір йшов знизу теж без перешкод, висота пригвинчується до основи підставок повинна бути не менше 20 мм.
Тепер кілька слів про особливості приєднання діодного моста до зварювального трансформатора. При інтенсивному використанні апарату для зварювання один з висновків діодного моста підключається до загальної клеми, а інший, будучи в даному випадку «плаваючим», зістиковується з тим чи іншим висновком трансформатора. Якщо необхідні напруги 6 В, 12 В, 18 В і т.д. то обидва введення діодного моста робляться перехідними ( «плаваючими»).
Випрямляч дозволяє поліпшити запалювання дуги, оскільки збільшується напруга холостого ходу, і підвищити якість зварювання. Крім того, не можна забувати, що на плюсовом виведення виділяється більше тепла. І властивість це, як то кажуть, гріх не використовувати при зварюванні тонкостінних деталей (тут «+» підводиться до електрода).

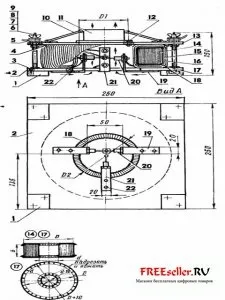

Рис.1 Зварювальний апарат постійною струму:
1 - підставка (дерево, фанера, s20, 4 шт.), 2 - підстава (фанера, s10), 3 - шуруп з потайною головкою (8 шт.), 4 - висновок контактний (4 шт.), 5 - наконечник клемний (4 шт.), 6 - шпилька М6 (бронза або латунь, 4 шт.), 7 - гайка М6 (бронза або латунь, 16 шт.), 8 - шайба (бронза або латунь. 20 шт.), 9 - гайка -барашек М6 (бронза або латунь, 4 шт.), 10 - ручка поворотна відкидна (від списаної радіоапаратури, 2 шт.), 11 - вентилятор трифазний УВО-2,6-6,5-У4 (в круглому корпусі з фазосдвігающім конденсатором 2 мкФ), 12 - гвинт М4 з шайбою Гровера (3 шт.), 13 - кришка стяжна з центральним отвором під вентиля ор (фанера, s10), 14 - сердечник тороидальний (з статора асинхронного двигуна), 15 - обмотка трансформатора первинна (число витків, відводи, діаметр дроту - розрахункові), 16 - шари ізоляційні (товщина і кількість - розрахункові), 17 - прокладка кільцева (електротехнічний картон, s1. 2,5, 2 шт.), 18 - ізоляція зовнішня (намотування лакотканной стрічкою в 1 - 2 шари), 19 - кронштейн (алюмінієвий куточок 75x50, 2 шт.), 20 - діод напівпровідниковий ДЛ- 132-80-10 (4 шт.), 21 - кронштейн центральний (алюмінієвий куточок 60x60), 22 - шуруп з напівкруглою головкою (6 шт.); D1 і D2 - за габаритами вентилятора.
Конструкція 2-го випрямляча:
Це автономний випрямляч (його можна використовувати практично з будь-яким приладом на ток 200 А). При простій принциповій електричній схемі діодного містка примітивно-стандартної дану конструкцію взагалі-то не назвеш. Незвичайність її полягає у використанні двох груп різнополярних діодів - В200 і ВЛ200 (зовнішнє їх відмінність - відповідно, зелені і малинові корпусу). Значить, є реальна можливість з'єднати радіатори діодів в кожній з груп. Тобто в одній групі на радіаторі виходить «+», в іншій «-». Однорідні з'єднуються шпильками М8, а між різнорідними встановлюється гумова прокладка. Вся конструкція виходить гранично компактною і надійною.

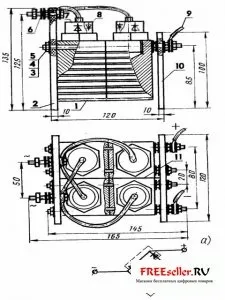

Рис.2. Випрямляч «Малюк» для «сварочніка»:
1 - радіатор діодний (4 шт. Стягнуті попарно), 2 - панель мережева (текстоліт, фанера, s10), 3 - шпилька М8 (бронза або латунь, 4 шт.), 4 гайка М8 (бронза або латунь, 18 шт.) , 5 - шайба (бронза або латунь, 28 шт.), 6 - болт М8 клемний (бронза або латунь, 2 шт.), 7 - діод потужний випрямляючий В200 (2 шт.), 8 - діод потужний випрямляючий ВЛ200 (2 шт .), 9 - висновок від випрямляча до навантаження (2 шт.), 10 - панель випрямна (фанера, s10), 11 - прокладка ізоляційна (гума велокамери); а) - принципова схема випрямного моста.
І ще одна особливість тут у наявності: висновки діодів можна використовувати в якості ручок - для перенесення випрямляча. Тим більше що маса всього пристрою не перевищує 5 кг.
