Вимоги до ввідних пристроїв, розподільних пунктів і груповим щитків освітлення

Головним розподільним щитом називається розподільний щит, через який проводиться живлення електроенергією всього будинку або його відокремленої частини. Роль головного розподільного щита може виконувати ввідно-розподільний пристрій або щит низької напруги (0,38 кВ) трансформаторної підстанції.

Вторинним розподільним щитом називається розподільний щит, який одержує електроенергію від головного розподільного щита або ввідно-розподільчого пристрою розподіляє її по розподільних пунктів або груповим щитків будівлі.

Розподільним пунктом, груповим щитком називає пункт, щиток, на яких встановлені апарати захисту і комутаційні апарати окремих електроприймачів або їх груп (світильників, електродвигунів).

Мережа, яка живить силове навантаження в житлових і громадських будівлях, називається розподільною мережею.

У виробничих будівлях без природного освітлення не допускається використання мереж, що живлять силове навантаження, для підключення загального, робочого, аварійного або евакуаційного освітлення. Аварійне і евакуаційне освітлення повинно мати можливість включення протягом всього часу, коли включено робоче освітлення, або автоматичного включення при аварійному відключенні робочого освітлення. Як аварійного та евакуаційного освітлення можуть застосовуватися ручні освітлювальні прилади з акумуляторними або сухими елементами.

Освітлювальні мережі, які перетинають від джерел живлення, в якості яких служать шини напругою 0,38 кВ трансформаторних підстанцій, до світильників, можуть складатися тільки з групової мережі або з живильної і груповий мереж.

Мережею називається мережа від розподільного пристрою напругою 0,38 кВ підстанції (шин напругою 0,38 кВ) до водно-розподільного пристрою, а також від ввідно-розподільного пристрою до головного розподільного щита і від вторинного розподільного щита до розподільних або групових пунктів (рис . 2).

Груповий мережею називається мережа, що живить світильники і розетки.

Ввідно-розподільним пристроєм називається сукупність конструкцій, апаратів і приладів, що встановлюються на вводі лінії живлення в будинок або в його відокремлену частину, а також на відходять від ввідно-розподільного пристрою лініях.

Мал. 1. Харчування робочого і аварійного освітлення (ТП - трансформаторна підстанція, Т1 і Т2 - трансформатори, ВРУ - ввідно-розподільчий пристрій, ЩНН - щит низької напруги).

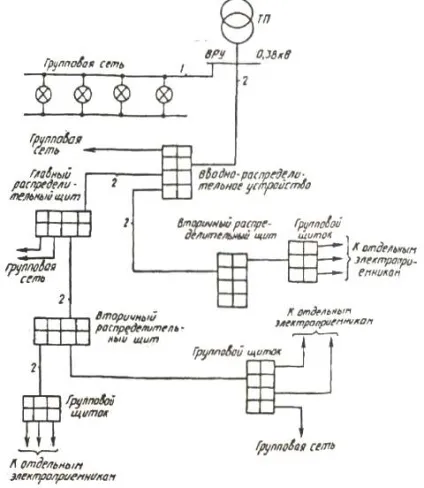

Мал. 2. Схеми груповий (1) і живильної (2) мереж

Уведення в будівлі повинні бути обладнані вступним або водно-розподільним пристроєм, оснащеним апаратами захисту і управління (при силі струму більше 25 А).

Лінії живлення напругою 0,38 кВ від підстанцій до ввідно-розподільних пристроїв захищаються від струмів короткого замикання.

Вступні, Щити розподільні пристрої, головні розподільні шиті встановлюються в спеціальних щитових приміщеннях, сухих підвалах, технічних подпольях, шафах, що замикаються нішах, доступних тільки для обслуговуючого персоналу. Температура приміщень повинна бути не нижче + 5 ° С.

При розміщенні ввідних, ввідно-розподільних щитів, розподільчих пунктів і групових щитків поза щитових приміщень вони повинні бути розташовані в зручних і доступних для обслуговування місцях.

Розподільні пункти і щитки бажано встановлювати в нішах, ящиках. Вони повинні бути закриті кожухами і не мати відкритих неізольованих струмопровідних частин, що не розташовуватися ближче 0,5 м від трубопроводів, газопроводів і газових лічильників.

Для зменшення протяжності і перетину проводів групової мережі щитки встановлюються по можливості в центрі освітлювального навантаження.

Кожна групова мережа, що відходить від щитка, захищена розташованими на щитку запобіжниками або автоматами, які встановлюються на всіх фазах, а також в нульових проводах двопровідних ліній і розраховуються на робочий струм силою не більше 25 А.

Найбільша допустима потужність груповий мережі при захисті запобіжниками або автоматами, розрахована на струм силою 25 А, при напрузі освітлювальної мережі 380/220 В становить: 5 - 500 Вт для двухпроводной мережі (одна фаза і нуль), 11000 Вт для трехпроводной мережі (дві фази і нуль) і 16500 Вт для чьотирьох (три фази і нуль) або п'ятипровідні (три фази, нуль робочий і нуль захисний).

Групові лінії, що живлять газорозрядні лампи одиничної потужності 125 Вт і більше, лампи розжарювання до 42 В будь-якої потужності і лампи розжарювання понад 42 В одиничної потужності 500 Вт і більше допускається захищати плавкими вставками запобіжників або расцепителями автоматичних вимикачів на струм силою до 63 А.

Кожна групова мережа повинна забезпечувати підключення на фазу не більше 20 приймачів: ламп розжарювання, дугоразрядних люмінесцентних (ДРЛ), дугоразрядних йодідного (ДРІ), натрієвих ламп. До цього числа входять і встановлюються електричні розетки.

Для групових ліній, що живлять світлові карнизи, панелі, а також світильники з люмінесцентними лампами, допускається приєднувати до 50 ламп на фазу. Для ліній, що живлять багатолампові люстри, кількість ламп на фазу не обмежується.

У житлових і громадських будівлях до однофазних групам освітлення сходів, поверхових коридорів, холів, технічного підпілля і горищ допускається підключати до 60 ламп розжарювання кожна потужністю до 60 Вт. У групових лініях, що живлять лампи потужністю 10 кВт і більше, на кожну фазу повинно приєднуватися не більше однієї лампи.

Однофазна групова мережа освітлення прокладається в невеликих приміщеннях, а також в середніх і великих приміщеннях при установці світильників з лампами розжарювання невеликої потужності (до 200 Вт) і люмінесцентних світильників.

Трифазна групова мережа освітлення прокладається в великих приміщеннях, де є розташовані безперервними рядами світильники з лампами розжарювання потужністю 500 - 1000 Вт, а також дугоразряднимі і люмінесцентними лампами.
