Цей метод профілактичних випробувань найбільш простий і тому знайшов досить широке поширення.

Струм витоку в ізоляції може підвищуватися, в порівнянні з нормальною величиною при підвищенні провідності діелектрика або його поверхні.

При цьому струм витоку істотно зростає тільки в тому випадку, якщо провідність збільшилася на всьому шляху між електродами. Тому розглянутий метод може виявити тільки розподілені дефекти, що тягнуться від одного електрода до іншого.

Вимірювання струмів (опору) витоку може здійснюватися за допомогою випрямляча високої напруги, в ланцюг якого включається чутливий гальванометр постійного струму. Такі вимірювання завжди виробляються попутно з випробуваннями ізоляції з підвищеним постійною напругою. При застосуванні методу в якості самостійного використовуються індукторні або електронні мегаоометри.

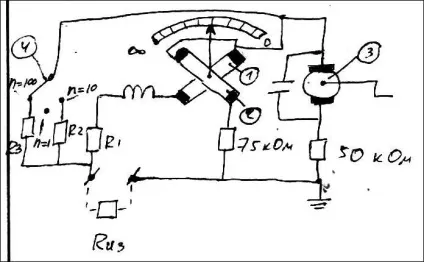

Схема индукторного мегаомметра:

1 - велика рамка

3 - індуктор (генератор постійної напруги)

4 - перемикач чутливості приладу

Для зміни чутливості приладу передбачені опору і. шунтуючі основний опір.

При включенні цих опорів показання приладів діляться відповідно на 10 і на 100. На основній шкалі нанесені поділки від 0 до 10000 Мом. Конденсатор З згладжує пульсації індуктора 3, розвиваючого напруга 2,5 кВ.

При використанні приладу необхідно підтримувати постійну швидкість обертання індуктора, що забезпечується спеціальним відцентровим регулятором.
