Виконання реплікації dfs

Реплікація вмісту папок загального доступу з одного древа DFS на інше.
Реплікація вмісту папки SYSVOL між контролерами доменів.

Установка реплікації DFS

Для того, щоб наочно показати, яким чином конфігурувати і використовувати механізм реплікації DFS, давайте використаємо простір імен, який ми створили в моїй попередній статті Використання просторів імен DFS. Бухгалтерія використовує два файлових сервери: BOX 162 і 163 (BOX162 володіє достатніми ресурсами Кредит і Дебет, а BOX163 - ресурсами Інвойси, Опис та Звіти. Дані ресурси загального доступу були об'єднані за допомогою використання простору імен DFS в віртуальне древо папок з коренем в папці Бухгалтерія, яка була створена на сервері BOX162 при створенні простору імен DFS. Наведена нижче таблиця описує, яким чином папки древа DFS співвідносяться з ресурсами на двох серверах:

Папка загального доступу

\\ r2.local \ Бухгалтерія \ звітна база даних

Запам'ятайте, що ресурс «Інвойси» розташований на сервері BOX163; доступ до нього може бути забезпечений лише за допомогою шляху DFS \\ r2.local \ Бухгалтерія \ Рахунок \ Інвойси, де r2.local-ім'я домену Active Directory, з яким ми працюємо (в даному прикладі наводиться простір імен DFS, що використовує технологію доменів, а контролером домену є BOX161). Іншими словами, ресурс «Інвойси» (C: \ Інвойси на BOX163) є цільовою папкою. асоціюється з папкою \\ r2.local \ Бухгалтерія \ Рахунок \ Інвойси в просторі імен \\ r2.local \ Рахунок.

Тепер давайте використаємо механізм DFS для реплікації вмісту ресурсу «Інвойси» з сервера BOX163 на сервер BOX162. таким чином, ресурс на сервері BOX163 стане недоступним, а користувачі все одно будуть мати до нього доступ з сервера BOX162. Звичайно ж, для зайвої безпеки Вам найкраще скопіювати також і простір імен. Те, що ми зробимо тут - всього лише створимо другий ресурс «Інвойси» на сервері BOX162, скопіюємо вміст \\ BOX163 \ Інвойси в \\ BOX162 \ інвойси, і додамо \\ BOX162 \ інвойси в список цільових папок для папки \\ r2. local \ Бухгалтерія \ Рахунок \ Інвойси в просторі імен. В даному випадку, якщо клієнт (наприклад, XP-191) спробує отримати доступ до файлу Sample.doc, розташованому в \\ r2.local \ Бухгалтерія \ Рахунок \ Інвойси на сервері BOX163, але, при цьому даний сервер неробочий, то доступ буде забезпечений до копії файлу, розташованої на сервері BOX162.

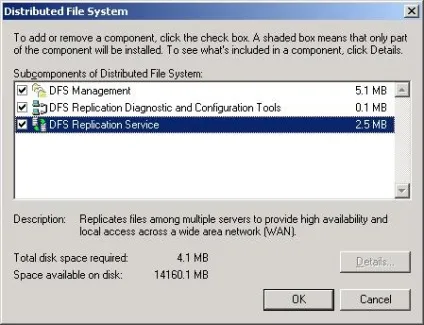

Малюнок 1. Установка механізму Реплікації DFS

При необхідності вставте Disk 2 для R2, або вкажіть шлях до папки \ CMPNENTS \ R2 в ресурсах загального доступу Вашої мережі для завершення процесу установки компонента. Тепер, створіть нову папку з ім'ям C: \ Інвойси на сервері BOX162 і зробіть її доступною для всіх встановивши права Повного контролю для Кожного (це не означатиме, що папка не охороняється як загальний ресурс). Тепер приготуйтеся встановити компонент Реплікації DFS на сервер BOX163, так як всі файлові сервери, які будуть задіяні в реплікації, повинні мати у своєму розпорядженні даним сервісом.

Ви можете використовувати для цього вже згаданий пункт Установка і видалення програм, які опції Управління сервером. Тепер, давайте додамо \\ BOX162 \ Інвойси в якості другої цільової папки для \\ r2.local \ Бухгалтерія \ Рахунок \ Інвойси. Відкрийте консоль управління DFS і виберіть наступний вузол консольного древа: Управління DFS, Простору імен, \\ r2.local \ Бухгалтерія \ Рахунок \ Інвойси. Запам'ятайте, що є лише один цільовий об'єкт для поточної папки (Малюнок 2):

Малюнок 2. Існуючий цільовий об'єкт

Перевірте з машини клієнта (наприклад, XP-191), що користувач може відкрити файл Sample.doc просто натиснувши на Пуск, а потім - Виконати ..., набравши \\ r2.local \ Бухгалтерія \ Рахунок \ Інвойси і виконавши подвійне клацання на файлі. Тепер давайте додамо другий цільовий об'єкт (\\ BOX162 \ Інвойси) для даної папки. Клацніть правою кнопкою миші папку Інвойси в консольному дереві і виберіть пункт Додати цільовий об'єкт. Тепер визначте шлях до нової мети, як показано на рисунку 3:

Малюнок 3. Додавання другого цільового об'єкта до папки

Інвойси в просторі імен \\ r2.local \ рахунок Після додавання другої мети від Вас зажадають створити групу реплікації (див. Наступний Малюнок).

Група реплікації представляє собою зібрання файлових серверів, які беруть участь в процесі реплікації однієї або декількох папок в просторі імен. Іншими словами, якщо ми хочемо піддати реплікації вміст \\ BOX163 \ Інвойси з \\ BOX162 \ Інвойси, то BOX163 і BOX162 повинні бути спочатку внесені в групу реплікації. Групи реплікації можуть бути створені вручну, якщо натиснути правою кнопкою миші на вузлі Реплікація DFS в консолі управління DFS; проте, набагато простіше, якщо ми кликнемо кнопку Yes в діалоговому вікні. Так, буде запущений Майстер реплікації папок, простий метод реплікації вмісту DFS файлових серверів R2 (див. Малюнок 5):

Малюнок 5. майстер реплікації папок

Ми не будемо розповідати про всіх щаблях робота майстра, а зупинимося лише на деяких загальних моментах:

Прийнятність реплікації. Ця функція відображає, які цільові об'єкти можуть брати участь в реплікації обраної папки (Інвойси). В даному випадку Майстер показує \\ BOX163 \ Інвойси і \\ BOX162 \ Інвойси.
Головний елемент. Засвідчує, що Сервіс реплікації DFS виконує роботу на тому сервері, куди будуть перенесені цільові об'єкти. Один сервер є головним елементом групи реплікації. Коли група виявляється остаточно визначеною, все здійснюється на мультіелементной основі. В якості головного елемента ми виберемо BOX163, так як файл Sample.doc буде перенесений на ресурс Інвойси, що знаходиться на даному сервері (ресурс Інвойси на сервері BOX162 виявляється порожнім).
Вибір топології. Тут ви можете вибрати «повне зачеплення», «спицю» або будь-який інший вибір топології, який опишіть пізніше. Я розповім більше про топології реплікації в одній з моїх наступних статей на WindowsNetworking.com. При виборі топології «Повного зачеплення» відбувається перехід до Списку групи реплікації і пропускної здатності.
Список групи реплікації і пропускної здатності. Ви можете встановити максимальну пропускну здатність і встановити список реплікації (її план) (ми виберемо першу опцію-продовжена реплікація).

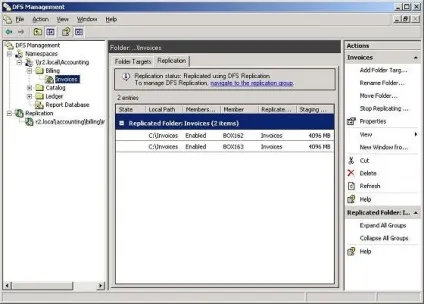

Малюнок 6. Стан реплікації для папки

Інвойси швидка перевірка папки C: \ інвойси на сервері BOX162 за допомогою Windows Explorer показує, що файл Sample.doc був переміщений з сервера BOX163 на BOX162, що і очікувалося. Якщо ви деактівіруете Локальне з'єднання на сервері BOX163 і вкажете шлях до \\ r2.local \ Бухгалтерія \ Рахунок \ Інвойси клієнту XP-191, то файл Sample.doc залишатиметься доступним, оскільки користувач залишається прив'язаним до наступного доступного файлу на сервері BOX162. якщо ж у файлі Sample.doc виробляються будь-які зміни (на BOX162 або BOX163), то подібні зміни практично негайно вносяться в реплицироваться файл на іншому сервері.
