У багатьох технічних пристроїв, а також у більшості предметів домашнього вжитку є нарізні сполучення, які людство почало використовувати з найдавніших часів. До основних інструментів, за допомогою яких виготовляються елементи таких з'єднань, відноситься мітчик. Його застосування дозволяє швидко і без особливих труднощів нарізати на внутрішній поверхні отвору точну і якісну різьблення.

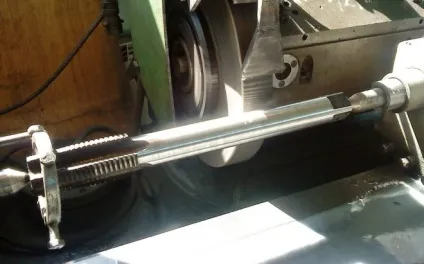

Мітчики для нарізки різьблення

Конструктивні особливості

Перші інструменти для нарізки внутрішньої різьби відрізнялися примітивною конструкцією і представляли собою чотиригранний стрижень, на робочому кінці якого, заточеним під пологий конус, випилювалися ріжучі зуби. Різьба при використанні такого мітчика нарізалася за допомогою його загвинчування у внутрішню частину гайки або в попередньо підготовлений отвір в оброблюваному виробі. Природно, такий інструмент мав безліччю недоліків, до найбільш значущих з яких слід віднести відсутність на ріжучої частини задньої поверхні, а також негативне значення переднього кута. Згодом конструкція мітчиків стала більш продуманою, і сьогодні вони дозволяють створювати точну і якісну внутрішню різьбу.

У будь-якому Мітчики для нарізування різьблення на внутрішніх поверхнях оброблюваних виробів незалежно від його геометричних параметрів і призначення є наступні елементи:

бічні канавки (їх може бути від 2 до 6);
конічна для огорожі частина;
калібрує частина, яка має циліндричну форму.

Канавки, розташовані на бічній поверхні інструменту, уздовж всієї його довжини, одночасно виконують дві функції: забезпечення відводу стружки із зони обробки і полегшення підведення в таку зону смазивающе-охолоджувальної рідини (МОР). Форму, яку канавка мітчика має в поперечному перерізі, визначають дві її поверхні, одна з яких є передньою гранню ріжучого зуба інструмента, а друга - його спинкою. За типом профілю стружкові канавки бувають наступних видів:

однорадіусние (з канавками такої форми виробляються переважно мітчики каліброваного типу);
з прямолінійними передньої і задньої поверхнями (інструменти з канавками такої форми використовуються для нарізки різьблення всередині гайок);
з прямолінійною передньою і радіусного задньої поверхнями (більшість мітчиків проводиться з стружковими канавками саме такого типу).

Профілі стружкових канавок мітчиків

Канавки можуть розташовуватися по-різному: розрізняють прямолінійні, а також спіральні праві або ліві. З канавками прямолінійного типу виготовляються універсальні мітчики загального призначення. Зі спіральними левонаправленнимі канавками виробляються мітчики, використовувані для нарізування різьблення на прохід. Стружка, створювана таким інструментом, рухається попереду нього по оброблюваного отвору, тим самим виключається ризик псування вже нарізаною різьблення. При використанні мітчиків з правим напрямком закручування канавок стружка виводиться із зони обробки до хвостовика інструменту. Правобічні мітчики з цієї причини оптимально підходять для нарізки різьблення в глухих отворах.

Сітка для частина мітчика, як уже говорилося вище, має конічну форму, що полегшує процес входження інструменту в оброблюваний отвір. Конкретне значення кута нахилу забірної частини, який може знаходитися в діапазоні 3-20 °, вибирають в залежності від того, для якого типу обробки буде використовуватися інструмент - чорновий, проміжної або чистової.

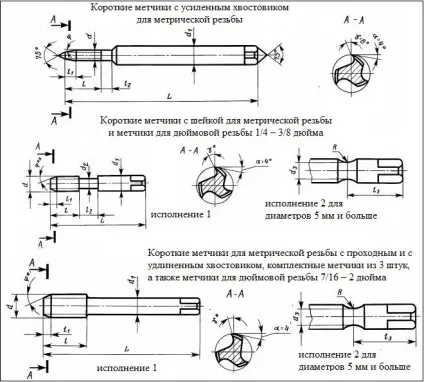

Конструкції мітчиків по ГОСТу

Циліндрична калібрувальна частина виконується зі зворотним заниженням величиною до 0,1 мм, що необхідно для того, щоб зменшити сили тертя, що виникають в процесі нарізки різьблення. Зменшити силу тертя між робочою частиною мітчика і оброблюваної поверхнею дозволяє також затиловка задньої поверхні ріжучих зубів, виконувана від їх вершини на 1/3 їх ширини. Таким чином, створюється заниження задньої поверхні ріжучих зубів, величина якого для інструментів діаметром 12-30 мм становить близько 0,1 мм.

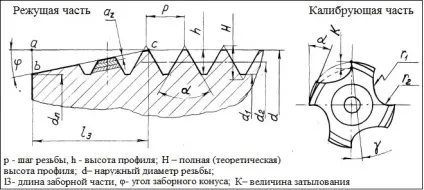

Геометрія ріжучої і калібрує мітчика

Види за призначенням

Сучасна промисловість випускає різні види мітчиків, які відрізняються один від одного конструктивним виконанням і функціональними можливостями. Так, за своїм призначенням мітчики можуть належати до одного з наступних типів.

Дані інструменти найчастіше є ручними і використовуються в комплекті зі спеціальним воротком, за допомогою якого Мітчики повідомляється обертання. Як правило, вони випускаються і використовуються комплектами, що складаються з двох-трьох інструментів, кожен з яких знімає з оброблюваної поверхні лише частина припуску. Розміри мітчиків, що входять до такого комплект (зокрема, їх робочі діаметри), розрізняються. Перший з інструментів, на хвостовик якого нанесено позначення у вигляді однієї рисочки, використовується для виконання чорнової обробки, другий (з двома рисками на хвостовику) - для проміжної, а третій (відповідно, з трьома рисками) - для фінішної обробки нарізати різьблення.

Мітчики ручні комплектні

Машинні або машинно-ручні

Це інструменти, за допомогою яких різьблення може нарізатися як вручну, так і на верстатах різного типу (токарних, свердлильних, агрегатних і ін.). Від слюсарних такі мітчики відрізняються лише кілька укороченою забірної частиною і більш високу стійкість до механічних навантажень.

Мітчики машинно-ручні потрійні

За допомогою таких інструментів, як випливає з їх назви, виконують нарізування різьблення в гайках. Гайки, в яких таким мітчиком вже нарізано різьблення, що не скручуються з інструменту, а переміщаються на його подовжену хвостову частину. Хвостовики гучних мітчиків, за допомогою яких різьблення нарізається на свердлильних верстатах, мають прямолінійну форму. Гайки з уже нарізаною різьбою, переміщені на такий хвостовик, просто стряхиваются з нього після вилучення інструменту з патрона верстата. Для нарізування гайок на різенарізальних автоматах використовуються мітчики, хвостовкі яких мають вигнуту форму. При виконанні різьби таким способом гайки під напором один одного проштовхуються по зігнутої хвостовику інструменту, досягають його кінцевої частини і падають в підготовлену тару.

Нарізування різьблення за допомогою гайкового мітчика

Вимоги до конструкції і розмірам як ручних, так і машинних мітчиків для нарізання метричної різьби обумовлює ГОСТ 3266-81, який так і називається: «Мітчики машинні і ручні. Конструкція і розміри ».

Ознайомитися з вимогами ГОСТ до ручних і машинні Мітчики можна, скачавши документ у форматі pdf по посиланню нижче.

ГОСТ 3266-81 Мітчики машинні і ручні. Конструкція і розміри
завантажити

Види за конструкцією

За своїм конструктивним виконанням мітчики також підрозділяються на різні види. Так, в залежності від даного параметра розрізняють інструменти:

зі стружковими канавками укороченою довжини, які також називають бесканавочнимі (конструкція таких мітчиків спеціально розроблена для того, щоб нарізати різьбу в деталях з в'язких низьковуглецевих сталей, алюмінієвих сплавів, а також високоміцних легованих сталей);
з канавками, розташованими по гвинтовій лінії (встановлюють такі інструменти на обробні центри і використовують для нарізки глухий різьблення);
з ріжучими зубами, розміщеними в шаховому порядку (за рахунок того, що ріжучі зуби на калібрувальної частини такого інструменту зрізані через один, вдається домогтися зменшення сили тертя при обробці);
ступеневої типу з робочою частиною, розділеної на дві ділянки, кожен з яких виконує свою функцію (наприклад, є ступінчасті мітчики, перша ділянка яких працює по генераторної схемою, а другий - з профільної; у східчастих інструментів інших типів першу ділянку виконує ріжучу функцію, а другий - вигладжують);
комбіновані (це фактично два інструменти в одному: їх ріжуча частина, виконана в єдиній конструкції, починається зі свердла, а закінчується метчиком);
мітчики-протягання, що використовуються для нарізування різьблення в наскрізному отворі будь-якого діаметру (з їх допомогою різьблення нарізається на токарних верстатах, в патроні яких закріплюється оброблювана деталь, а в резцедержателе - хвостовик використовуваного інструменту; переміщення мітчика в процесі нарізування різьблення забезпечується автоматичною подачею супорта верстата, а обертання оброблюваної деталі - обертанням шпинделя);
з внутрішньою порожниною, за рахунок якої відбувається охолодження інструменту в процесі обробки (використання таких мітчиків, встановлених на спеціалізованому або багатоопераційним обладнанні, дозволяє значно підвищити продуктивність нарізки різьблення);
дзвіниці (такі мітчики використовуються для нарізування внутрішньої різьби великого діаметра (50-400 мм) і мають збірну конструкцію, що складається з окремих ріжучих елементів).

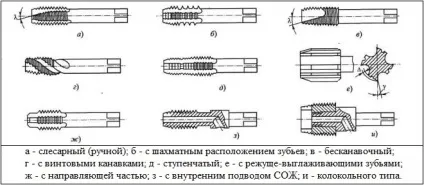

Конструкції основних типів мітчиків

Конструктивно всі перераховані вище мітчики настільки різняться між собою, що відрізнити їх один від одного можна навіть по фото.

Типи нарізати різьблення

Це мітчики, за допомогою яких нарізаються метричні різьблення. Нарізати елемент різьби в таких випадках має форму рівнобедреного трикутника, а всі її параметри вимірюються в міліметрах. У маркуванні таких мітчиків міститься буква «М». Для підбору мітчиків метричних і діаметра підготовчого отвори використовується спеціальна довідкова таблиця.

Робоча частина таких мітчиків має конічну форму. Діаметр дюймових інструментів вимірюється в дюймах, а крок - в кількості ниток на один дюйм (25,4 мм). Ухил середньої поверхні мітчиків даного типу становить 1 ° 47'24 ".

Сюди відносяться циліндричні і конічні мітчики, використовувані для нарізки різьблення в елементах трубних з'єднань.

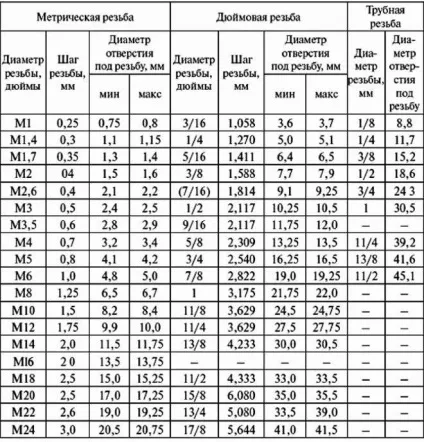

Таблиця 1. Параметри мітчиків і розмір отвору під різьбу

Мітчики можна використовувати для отримання отворів як з правого, так і з лівим різьбленням. Мітчики для лівої різьби, якщо порівнювати їх в реальності або по фото з інструментами правого типу, відрізняються від останніх лише напрямком підйому гвинтової лінії своєї ріжучої частини.

Матеріали для виробництва мітчиків

Для виготовлення мітчиків різних типів використовуються наступні матеріали:

високовуглецеві інструментальні стали (У10А, У12А та ін.) - для ручних інструментів;
швидкорізальні сталі (Р6М5, Р6М5К5 та ін.) - для машинних;
тверді сплави - для мітчиків, що працюють в комплекті з високопродуктивним обладнанням.
