Вигрібна яма з бетонних кілець конструкція, типи і як зробити своїми руками
Жителям приватного сектора рано чи пізно доводиться стикатися з організацією автономних систем каналізації, оскільки централізоване водовідведення є не у всіх приміських районах, не кажучи вже про віддалені селищах. Одним з найдешевших і часто застосовуваних варіантів вважається вигрібна яма з бетонних кілець. Вона являє собою бетонний резервуар з наявністю або відсутністю дна для зберігання і відстоювання рідких відходів. Обсяги ями залежать від багатьох чинників: кількості проживаючих людей, кількості водопровідних кранів в будинку, що найчастіше використовується пральних і посудомийних машин і т. Д.
Що стосується недоліків такого типу ям, то вони являють собою:
- залежність від послуг асенізаторів;
- просочування смердючого запаху при несвоєчасній очистці;
- повинен бути доступним під'їзд до спорудження (за використання довгого шлангу стягується додаткова плата);
- забруднення ґрунтових вод (при використанні конструкції без основи).
Але існує і ряд переваг:
- дешевизна конструкції;
- довговічність;
- легкість в експлуатації і обслуговуванні.
З огляду на міцність, довговічність і вологостійкість бетонних виробів, можливий термін експлуатації такого типу зливної ями складе близько 100 років.

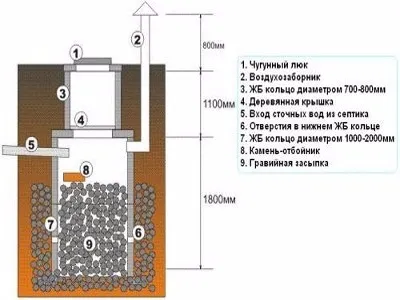

Конструкція вигрібної ями
- залізобетонні кільця (близько 1 м і 0,7 м в діаметрі);
- люк (залізний або дерев'яний);
- стояк для вентиляції;
- залізобетонне перекриття;
- опорне кільце з бетону;
- залізне кільце для опор;
- стяжка цементна;
- донна плита.
При бажанні збільшити обсяг резервуара для відходів, можна збільшити глибину закладки кілець або використовувати їх більшого діаметра. Так, застосування знаходять і кільця з бетону діаметром 1,5 і 2 метри. Перед установкою проводять суворі виміри відстані від ями до житлових будинків, колодязів і майданчиків. Їх норми прописані в законодавстві. Глибина септика залежить від бажаних обсягів. В середньому це 3 метри.
Типи вигрібних ям
Всі види таких резервуарів можна розділити на кілька типів.
Конструкція з перетіканням
Являє собою двокамерний резервуар, в якому тверді опади залишаються в першому герметичному резервуарі, а в другому відбувається грунтова фільтрація. Камери з'єднуються між собою за допомогою труби з певним ухилом. Якість очищення стоків такого септика є максимальним, але процес монтажу ускладнюється і підвищується собівартість на бетонну вигрібну яму.
Такий тип конструкції не передбачає додаткової фільтрації відходів, по суті він є закритим накопичувачем, постійно потребують очищення за допомогою асенізаторських машин. На перше місце виходить відносна дорожнеча експлуатації, оскільки очищати такі резервуари доведеться не рідше ніж раз на місяць. Для забезпечення герметичності між кожними елементами конструкції налагоджують шар цементно-піщаного розчину (бажано із застосуванням рідкого скла). Пристрій фундаменту роблять шляхом заливки суміші бетону на піщану подушку.
Такі септики ще називаються ямами з фільтруючим дном. Цей тип конструкції не потребує герметизації стиків і бетонуванні основи. Передбачається розміщення піщано-щебеневої подушки. Таким чином забезпечується простота і дешевизна конструкції, часткове очищення стоків і їх дренаж в грунт. Зрозуміло, що вдаватися до послуг асенізаторів доведеться рідше, що дозволить заощадити на експлуатації автономної каналізації.
Разом з тим, існує ряд причин, що заважають реалізувати такий проект:
- неглибоке розташування грунтових вод (норма - більше 100 см від передбачуваного підстави конструкції);
- глиняна грунт, яка може стати герметичним перешкодою проникненню води.
Варто врахувати, що відповідно до санітарних норм, забороняється використовувати вигрібні ями без бетонного підстави, якщо передбачуваний стік нечистот складе більше 1 м3 в день.
Зливна яма своїми руками
Щоб зробити зливну яму своїми руками, передбачається кілька етапів. Першим з яких є вибір і підготовка ділянки під котлован. Розташування ближче 5 метрів від фундаменту згодом може стати причиною деформації бетону і усадки будинку. Відстань до сусідньої ділянки не повинно бути менше 3 метрів. Відстань від водозабірних свердловин в залежності від типу грунту може становити 20-50 метрів.
розрахунок обсягу
На наступному етапі проводять планування будівлі. Її обсяг планують з урахуванням кількості проживаючих людей і величини стоків в день. Згідно з санітарними нормами, обсяг, вміщує вигрібної стічної ямою, повинен перевищувати літраж використовуваної води за добу усіма мешканцями в три рази. Норма витрати води на одну людину - 200 л / день. Відповідно, для сім'ї з 4 осіб розрахунок наступний:
Таким чином, мінімальний обсяг стоку в бетонній ямі складе 2,4 м3.
риття котловану
Котлован копають власноруч або за допомогою спеціальної техніки. Його ширину потрібно зробити в залежності від діаметра вбудованих кілець з бетону. Глибина становить 3м, в цьому випадку асенізаторської машині вдасться відкачати всі нечистоти. До того ж, близьке прилягання грунтових вод не дозволяє викопати більш глибокий колодязь. У такому випадку для збільшення обсягів стоку доведеться скористатися великими по діаметру бетонними кільцями. Для зручності подальших робіт, діаметр котловану повинен бути ширше діаметра кілець на 60-100 см.
приготування розчину
Для монтажу бетонних ям з наявністю дна можна використовувати як нижнє кільце з раніше залитим дном на поверхні, так і відлити його безпосередньо в котловані. Для цього на утрамбовану подушку з піску і щебеню заливають розчин бетону. Пропорції такого розчину складають 4: 6: 1 - піску, щебеню та цементу, відповідно. Щоб «схопитися», розчину знадобиться 3-4 дні.
прокладка труби
Якщо мова йде про конструкції з перетіканням, то необхідним стає спорудження другого відстійника, але на відміну від першого, він конструюється вже без дна. Такі резервуари з'єднуються між собою трубою на відстані 50-80 см від поверхні. Ухил проводиться в сторону дренажного резервуара. Далі до резервуару підводяться стічні труби з діаметром 15 см. Обов'язковою умовою виступає дотримання ухилу близько 15 °.
Стіни вигрібної ями
Після остаточного затвердіння основи приступають до монтажу безпосередньо кілець з бетону. За допомогою крана або лебідки їх по черзі встановлюють один на одного. Після підведення стічних труб проводиться герметизація стиків і з'єднань розчином бетону і здійснюється гідроізоляція, найчастіше, бітумом.

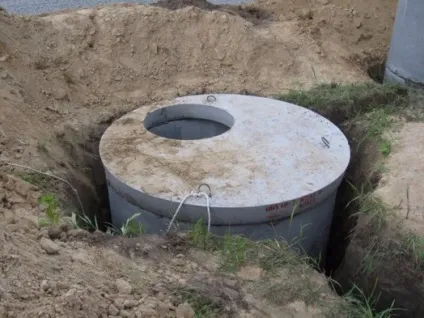

Після з'єднання труб з резервуаром проводиться контрольна перевірка. Якщо відтік здійснюється вільно, приступають до накриття ям. Для цього на останнє з кілець для зливної ями накладають перекриття з діркою для люка. Накривають дерев'яною кришкою з утеплювачем. Після чого котлован засипають піском і щебенем, а потім роблять бетонне покриття - готової плитою з бетону або заливають розчином, залишаючи отвір для люка, через який буде проводиться відкачка відходів.
монтаж вентиляції
Вентиляційний стояк повинен бути над рівнем землі не менше 60 см, а його діаметр становитиме близько 10 см. Пристрій патрубка має бути на рівні 30 см від позначки максимального наповнення. Вентиляційний отвір варто накривати нещільно прилягає кришкою. Бетонуючи майданчик після завершення всіх робіт, в тому числі і монтажу вентиляції.
Поради з будівництва
- Варто чітко дотримуватися норм санітарії: відстань від житлового приміщення має становити більше 5 м, від колодязів і свердловин - від 25 м.
- Вигрібна яма з бетонних кілець повинна розміщуватися на ділянці з мінімальною кількістю талих і близько розташованих ґрунтових вод.
- Якщо ж води розташовані близько - рекомендується проводити гідроізоляцію бетону не тільки на стиках всередині, але і зовні.
- Варто заздалегідь подбати про безперешкодний під'їзді асенізаторських машин.
- Щоб уникнути неприємних запахів, вентиляційний стояк можна підняти над землею на рівень 3 м. Хоч це менш естетично, зате практично.
- Не рекомендується копати ями глибше 3 метрів.
- При холодних зимах, можливо, доведеться теплоизолировать баки.
- Ні в якому разі не допускати переповнення резервуарів і вчасно їх очищати. Контролювати наповнюваність можна за допомогою спеціальних поплавцевих індикаторів.
- Свердловини для водозабору повинні розміщуватися вище по ухилу, а стічні ями - нижче.
- Якщо в ході експлуатації ви відчуваєте неприємний запах з вентиляційного отвору, скористайтеся спеціальними бактеріями для переробки нечистот.
висновок
Влаштувати вигрібні бетонні ями на ділянці можна декількома способами. Важливо вибрати відповідну ділянку, спланувати тип резервуара і розрахувати норми витрат матеріалів і розміри споруди. Будівництво вигрібної ями з бетонних кілець є самим маловитратними і швидким.
Необхідно приділити увагу контролю за наповнюваністю ями і своєчасному її очищенню. І не варто забувати, що при спорудженні будь-якого виду вигрібних ям потрібно дотримуватися встановлених санітарно-технічних норм.
