Шиберная засувка для вентиляції, димоходу і воздуховода

Словосполучення «шиберная засувка» знайоме професіоналам, монтують повітровідвідні, вентиляційні та димохідні системи своїми руками. Дане визначення звучить витіювато, але воно відповідає значенню поширеного слова «заслінка», яке знають у самому глухому українському селі. Без заслінки не робиться жодна піч або камін, вона не дає теплому повітрю швидко виходити назовні.

види заслінок

Шибер - це простий клапан, який перекриває / регулює потік повітря або інших рідких / сипучих матеріалів. Засувки даного типу можуть також застосовуватися в магістралях, що перекачують стічні води, інші агресивні середовища.

Промисловість виготовляє два види подібних заслінок: поворотний шибер і горизонтальний. Перший вид шибера має ще одну назву: дросельна заслінка. Цей вид запірного механізму менш надійний, ніж горизонтальний. Тому він застосовується тільки в тих ситуаціях, коли монтаж своїми руками горизонтального запірного механізму технічно неможливий.

Горизонтальний шибер, як правило, застосовується в сталевих і цегляних димоходах. Для того щоб він затуляв канал печі повністю, запірна пластина в даному механізмі перфорована або має пропив - такі вимоги пожежної безпеки.

Шиберная засувка для вентиляції, повітроводи, димоходу

Запірний механізм, в залежності від розміру шибера може функціонувати по напрямних двох типів:

• розмір воздуховода до 25 см - в щелевом кишені;
• якщо воздуховод більшого розміру - засувка фіксується парою куточків. Таку конструкцію запірного механізму легше відкривати / закривати, очищати від забруднень.

Установка шибера - підбір кута

Стандартна засувка перекриває потік повітря під кутом 90 градусів. Така конструкція має істотний недолік: навіть слабкий потік повітря сприяє утворенню шуму, який негативно впливає на оточуючих.

Конструктори знайшли вихід: запірний механізм перекриває потік повітря під кутом в 45 градусів. При такій конструкції завихрення значно менше. Тобто, немає фактора, що викликає небажаний шум.

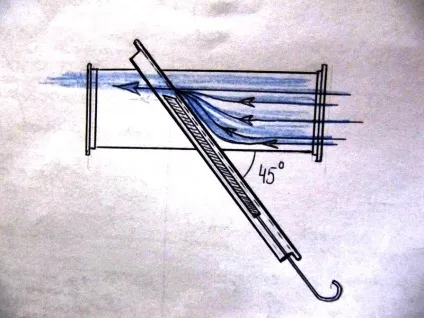

шиберная засувка з запірним механізмом під кутом в 45 градусів. Даний тип шибера (його називають «косою») застосовують у пневмотранспорті і в промисловості

Горизонтальний поворотний шибер: конструктивні особливості

На конструкцію запірного механізму впливає:

• форма і діаметр випускний, воздуховодной системи;
• температура середовища / матеріалу, переміщуваного по системі;
• умови проходу і інші фактори.

Основою шиберной засувки є металевий лист (з хромований, високолегованої, нержавіючої сталі) потрібної товщини. Запірний механізм рухається в щелевом кишені або по металевим куточках.

Шиберні засувки розрізняються за типом приводу запірного механізму: ручні, електричні, гідравлічні, пневматичні.

Монтаж шиберной засувки в своїми руками

Найбільш поширеним місцем, в якому встановлюється шиберная засувка, є вихід вентилятора. Якщо вентилятор встановлюється разом з регульованою засувкою, таку конструкцію називають пусковий шибер. У даній конструкції засувка виконує функцію захисної заглушки, що не дає двигуну вентилятора перегріватися.

Запускати в роботу двигун вентилятора потрібно при закритому шибері, так як при відкритому запірному механізмі на електродвигун буде впливати додаткове навантаження. Таке додаткове вплив може привести до виходу з ладу електрообладнання.

Під час монтажу шиберного пристрою своїми руками потрібно враховувати той факт, що наявність прямого димоходу ускладнить технічне обслуговування випускної системи.

Деякі особливості монтажу шибера для димоходу своїми руками

шиберная засувка для димоходу

Шибер для димоходу встановлюється двома способами:

• труба в трубу - запірний пристрій монтується в димохід, без будь - яких кріпильних елементів;
• запірний пристрій встановлюється безпосередньо в печі або вихідному відвести. Тобто засувка є частиною конструкції. В даному варіанті запірний механізм монтується на висоті не більше одного метра. Це дає можливість легко приводити механізм в рух.

Застосовуйте шиберні засувки в печі так, щоб не отруїтися чадним газом.

Знання про те, коли можна закривати заслінку в печі, щоб не йшло з неї тепло даремно, передавалося від батьків дітям. Правило просте: поки в печі «рухаються» язики полум'я, повністю закривати заслінку не можна, щоб люди не могли отруїтися чадним газом. Як тільки полум'я в печі зникало, заслінку можна сміливо закривати, не боячись отруїтися.

Своїми руками можна зробити все, що не вимагає наявності спеціального інструменту або матеріалів. Монтаж шиберной засувки не вимагає ні першого, ні другого, а тільки елементарних знань і уважності під час роботи.
