Виготовлення та застосування шаблонів
Струмки штампів обробляються по розміченому контуру на поверхні роз'єму і по шаблонах, що дозволяє перевіряти розміри і профіль заглиблень. На рис. 110 показана схема нижньої половини молотових штампа і комплект шаблонів для перевірки правильності виконання всіх перерізів порожнини, розміченій на її лицьовій поверхні.
При виготовленні штампів для гарячого штампування розрізняють наступні види шаблонів: загальні, контурні, для замків, профільні та допоміжні.
Загальні шаблони застосовують багаторазово при виготовленні будь-яких штампів для проміру хвостовиків, гнізд під сухарі, пазів під шпонки, штампувальних ухилів, радіусів заокруглень і інших нормалізованих елементів штампів.

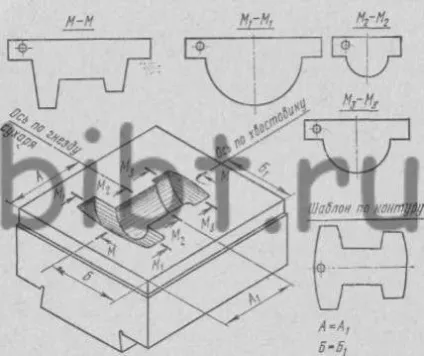

Мал. 110. Схема половинки молотових штампа і шаблони для перевірки порожнини і струмка в процесі виготовлення
Шаблони для замків служать для підгонки замків при механічній обробці; їх також застосовують і як допоміжні для розмітки струмків.
Контурні шаблони представляють собою точний контур струмка на площині роз'єму штампа. Ці шаблони застосовуються для розмітки половин штампів, перевірки струмка після фрезерування і остаточної перевірки його контуру після виготовлення штампа; по ним також підганяють матриці для гарячої обрізки і фрезерують контур матриць і пуансонів на копіювально-фрезерних верстатах. Крім контуру струмка, на цих шаблонах іноді фіксують окремі лінії для його ділянок, а також наносять лінії, відповідні внутрішнім кутах струмка штампа, які виходять від перетину різних кривих поверхонь і площин фігури.
Профільні шаблони служать для вимірювання струмка штампа при фрезеруванні або слюсарної доопрацювання.
Допоміжні шаблони застосовуються як доповнення до контурним і профільним при виготовленні складних струмків штампа, особливо якщо перетин тіла поковки змінюється при зміні її довжини.
При виготовленні точного шаблону спочатку виготовляють контршаблони, за яким обробляють складні ділянки шаблону, заточують фасонні фрези і перевіряють колишні у вживанні шаблони після закінчення виготовлення штампа. При роботі по розмітці на вертикально-фрезерному верстаті за шаблоном виконують розмітку, а по контршаблони - фрезерування, наприклад, гибочного струмка або замку. Виготовити симетричний шаблон без контршаблони неможливо, потрібно уникати виготовлення будь-якої частини складного профілю струмка «на око».
Робочі поверхні всіх шаблонів повинні виготовлятися рівними з плавними переходами в межах допуску. Допуски на виготовлення шаблонів приймають по відомчим нормалям.
