Виготовлення світлової букви

У цій статті ми розповімо вам про спосіб виготовлення класичної об'ємної світловий літери.
Для виготовлення букви потрібні наступні матеріали:

• АЛС-профіль.
• Елькамет.
• Спінений ПВХ.
• Оргскло (акрил) молочного кольору.
• Світлодіоди лінійками, або модулями з кутом розсіювання 120 градусів.
• Блоки.

• Фреза (якщо немає фрези, фрезерування можна замовити окремо в будь-якої виробничої компанії).
• Верстат для гнуття АЛС-профілю.
• Ножиці по металу.
• Шуруповерт, або викрутку.

АЛС-профіль являє собою алюмінієву смужку шириною 90, 130, 180 мм із загнутими під прямим кутом монтажними петлями. Буває різних кольорів. Для маленьких букв (30-50 см) ми використовуємо 90мм-АЛС, для більших-широкий (130 або 180мм).

Елькамет -обкладочний профіль з армуючої алюмінієвої смужкою всередині, який використовується для кріплення боковини з АЛС-профілю до «особі» світловий літери.

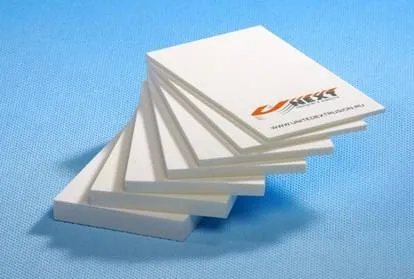

Спінений ПВХ являє собою пористий пластик полівінілхлорид, буває різної товщини. Використовується для задньої стінки літери. Легко фрезерується, є основою для кріплення електрики всередині літери. Для виготовлення дрібних букв можна використовувати пластик товщиною 4-5 мм.

Оргскло (акрил) всім відомий не з чуток прозорий пластик. Для виготовлення «особи» букв використовують оргскло товщиною 3 мм, але «молочне», «каламутне» для светорассеивания.

Світлодіоди, які використовувати не можна. вони йдуть не для внутрішнього засвіти, а на контражур, мають кут розсіювання 90 градусів:

Для зовнішнього застосування блок живлення для заживлення світлодіодів повинен бути обов'язково герметичним, вологостійким:

Якщо букви будуть розташовуватися усередині приміщення, тоді, навпаки, використовуйте блок з конвекційним охолодженням:

Процес складання літери:

1.Фрезеруем ПВХ для задньої стінки букв і молочне оргскло для особи, причому, особа повинна бути трохи більше, ніж задня стінка (1-2мм). Це робиться для того, щоб потім без проблем вставити особа в АЛС.

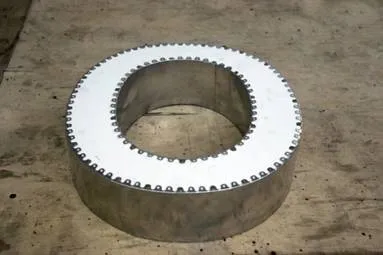

2. Монтуємо АЛС-профіль на задню стінку їх ПВХ, а Елькамет монтуємо на «обличчя»:

P.S. Якщо буква вимагає гнучкі АЛС-профілю, використовуємо верстат для гнуття АЛС:

Деякі персонажі використовують для гнучкі АЛС-профілю цвях, лінійку і руки, на наш погляд, це дуже трудомістким і менш акуратно.

3. Місця з'єднання АЛС-профілю склёпиваем, приміряємо «обличчя»:

Особа має стати чітко, без зазорів, в іншому випадку, буква буде «фонить» світлом.

4.Светодіодние кластери монтуємо на задню стінку ПВХ на відстані 4-5см один від одного. Кластери комплектуються двостороннім скотчем, але монтувати на нього НЕ МОЖНА. Згодом світлодіоди під дією температури відвалюються і купою валяються в нижній частині літери (дуже сумне видовище, повірте). Ми кріпимо кластери космофеном (клей на основі цианакрилата), сидять мертво, відірвати можна тільки з шматком ПВХ.

5. живиться букву блоком, вуаля:
