Виготовлення стійки для болгарки своїми руками - швидко і надійно
Болгарка універсальний інструмент для дому та застосування цього інструменту в побуті досить різноманітно. Їм можна шліфувати, відрізати полірувати обдирати, але найцікавіше, що з неї можна зробити відрізний верстат по металу, пристосування, яке дає можливість різати заготовки з рівними краями, і зменшує навантаження на руки за рахунок надійних притисків і упорів.
Давайте розглянемо, як своїми руками зробити стійку для болгарки?
Оскільки розміри болгарок у різних виробників варіюються в якихось межах і не збігаються до міліметра між собою, то і кількість стійок для кріплення інструменту буде багато і по конструкції різноманітним. У цій справі важливий індивідуальної підхід до проектування і дотримання основних принципів виготовлення стійки. Перерахуємо їх:
- Надійне кріплення інструменту
- наявність противаги
- Надійні упори і затискачі
- Робота з дотримання техніки безпеки, наявність захисту
Розглянемо ці пункти більш детально, щоб визначитися яка стійка нам потрібна.
Надійне кріплення інструменту
Багато, захопившись ідеєю зробити стійку, шукають в інтернеті креслення, не замислюючись, що саме на їх інструмент їх може не бути, оскільки кожна модель індивідуальна і кріплення до неї потрібно робити, як то кажуть за місцем. Пропоную розглянути різні приклади того як люди зробили кріплення, і ми візьмемо з кожного найкраще.
Ось кілька фотографій розташування і фіксації болгарки виходячи на потреби і бажаний функціонал.
№1 Кріплення болгарки в каркас
№5 Ще один приклад цікавого кріплення
Як видно з фотографій кріплення болгарки у кожного індивідуально, але найголовніше, що в кожному з них інструмент кріпитися надійно. На першому знімку інструмент вставляється в каркас і фіксується болтами в місцях кріплення рукоятки.
Другий приклад схожий на перший, тільки каркас має індивідуальну конструкцію і до нього додана ручка управління, у вигляді привареної труби 20х20 для контролю зусилля різання і зручності роботи.
Третій варіант взагалі підкорює своєю простотою і мінімалізмом. Болгарка кріпиться за захисний кожух, в якому виконані отвори під болти і весь верстат складається з мінімальної кількості деталей.
наявність противаги
Вирішувати вам повинна стійка мати противагу, але наявність його полегшує роботу і служить непрямим елементом безпеки. У теорії, якщо ви випустите інструмент з рук, він повинен піднятися в вертикальне положення тим самим припинити різання матеріалу. Я б порадив вам зробити кінцевий вимикати в крайньому верхньому положенні щоб, прийшовши в нього болгарка просто відключиться, цей захід посилить заходи безпеки вашого саморобного пристосування.
Якщо поглянути на фото вище, то видно, що на двох з них є противаги, в третьому випадку його немає. Що, на мій погляд, є недоліком даної конструкції. Ось ще кілька прикладів як можна зробити противагу. Досить поставити пружину, підібравши її під вагу вашого інструменту, просте і ефективне рішення.
З противагою розібралися, щоб не робити конструкцію громіздкою краще поставити пружину як на фото №5 Стойка проста у виготовленні і дозволяє відкидати болгарку більш ніж на 90 градусів на відміну від тієї, що на фото №2, ця властивість може стати в нагоді в роботі з габаритними предметами .

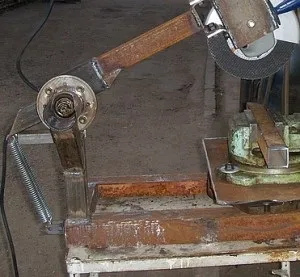

№6 Противага - пружина знизу
№7 Противага - пружина зверху
Надійні упори і затискачі
На всіх п'яти фотографіях видно різні пристосування для затиску деталі, всі вони по своєму гарні і зручні і, тим не менш, з них можна вибрати одне найбільш правильне рішення. Найнадійніший і вірний варіант кріплення - лещата.
Вони надійно фіксують заготовку
Вам немає необхідності притримувати її руками
У разі руйнування диска під час різу утримати деталь в руках вкрай складно і якщо вона буде в лещатах, ризик отримати травму знижується
А якщо придбати поворотні лещата і в підставі стійки зробити поздовжній паз для переміщення кріплення уздовж лінії різу то ви зможете робити косою рез, що збільшує функціонал вашого верстата.
Підведемо підсумок.
Що необхідно щоб своїми руками зробити стійку для болгарки.
- 2 метра профільної труби, за умови, що у вас ніде не завалялася основа для вашої стійки, звичайна металева рамка розміром 400х300
- Пружина для створення противаги, можна купити в магазині або взяти від еспандера
- Пару болтів і кілька трубок щоб зробити якусь подобу підшипника, якщо не хочеться мучитися з вузлом обертання
- Металевий лист 400х300х3 для твердого грунту
Робота з дотримання техніки безпеки, наявність захисту
У всіх розглянутих прикладах кабель від болгарки вільно бовтається, а повинен бути закріплений до рухомої частини стійки, а в останньому випадку, фото №6, взагалі тягнеться через робочу зону за спину оператора, що робить нашу стійку вкрай небезпечним, уникайте подібних недоглядів при конструюванні і роботі. Рекомендую, перед початком роботи все ж закріпити мережевий шнур на звичайні пластикові хомути в декількох місцях, щоб уникнути попадання його під ріжучий інструмент і, взагалі, він просто не заважатиме під рукою.
Важливо! забувайте перед початком роботи оглянути ріжучий круг, на ньому не повинно бути відколів і видимих пошкоджень, що може привести до його руйнування при обертанні. Обов'язково одягайте захисні окуляри. Одягнути окуляри набагато швидше, ніж лікувати очі.
