Все-таки знайшов я місце, де можна взимку поставити деревообробний верстат і поєднувати корисне з ще більш корисним. Місце це - на будівництві. Доба через три я охороняю цілий дев'ятиповерховий будинок (недобудований). В одному з під'їздів вирішив обладнати собі тимчасову майстерню і освоїти виготовлення рамок для вуликів.
Тільки т-с-ссс, насяльника не повинен знати. Взимку тут взагалі ніхто не з'являється, можна не тільки рамки, а й самі вулики до весни стругати, було б з чого. Так що, не "здавайте» мене ...

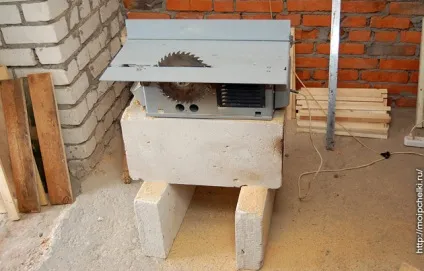

Ось такий простенький побутової станочек люб'язно дав мені у тимчасове користування один хороший товариш.
У батька в селі теж є верстат, але він саморобний, важкий і моторошно непрактичний. Якщо буду далі бджоляр - однозначно потрібно купувати свій, а поки виходимо з того, що початківець пасічник нічого свого не має.

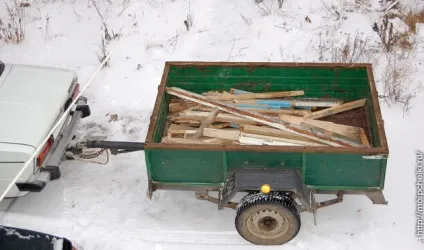

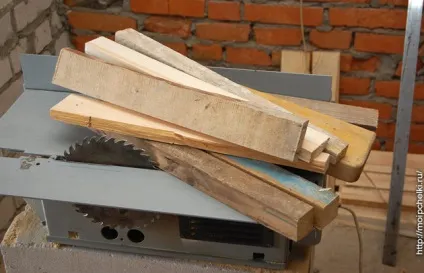

Приміщення незаконно орендував, верстат випросив, а де ж знайти матеріал? Купувати суху ділову деревину - дорого буде. У підвалі будинку, де я живу, вигріб все деревинки, які могли б піти в справу: дверні коробки, якісь бруски, рами та інший «сміття», на який раніше не звернув би ніякої уваги. Сосна, тополя, вільха - дерево залежане, сухе і легке - то, що потрібно. Назбиралась майже половина причепа.

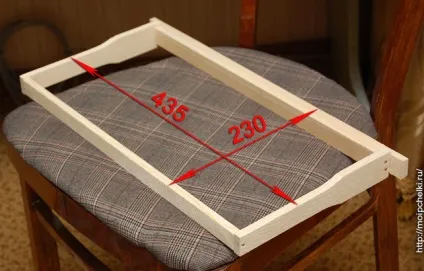

Перебрав цей мотлох ще раз, повитягали цвяхи, петлі, почистив, як зміг від фарби (вона швидко тупить пилки і ножі). Можна починати виготовлення. Креслення рамки для вулика типу «Рута» давно вже в голові, ось вона в зібраному вигляді:

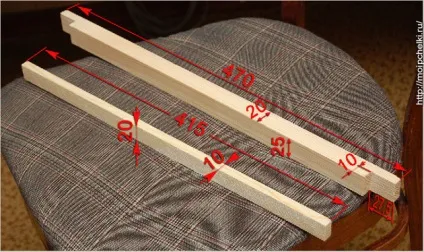

Для одного корпусу потрібно 10 рамок. А ось складові деталі і їх розміри:

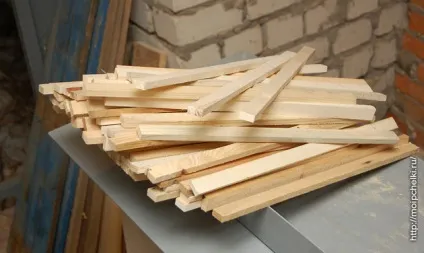

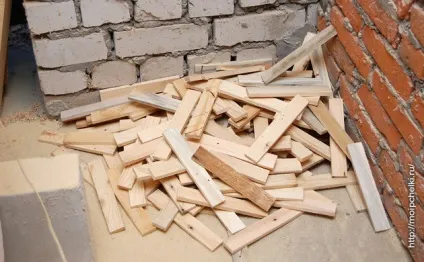

Начебто все просто і зрозуміло. Нарізав я заготовок. Це для верхніх брусків - довжиною 470 мм:

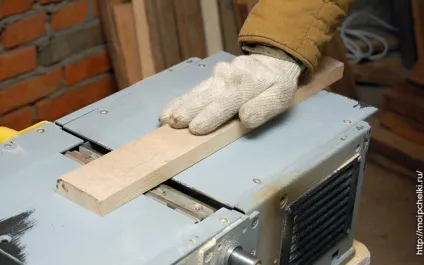

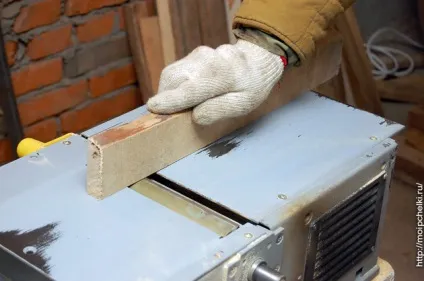

Для нижніх і бічних планок - довжиною 415 і 220 мм відповідно. Кожну заготовку прострогать з двох сторін.

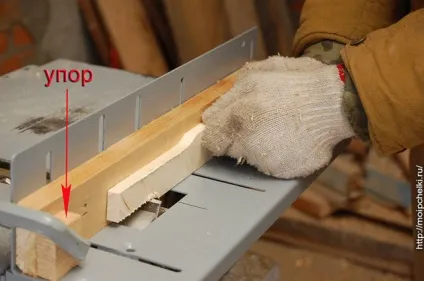

Роблю верхні брусочки. Поставив у пилки бічний упор на відстані 25 мм.

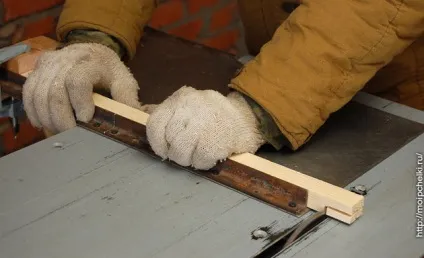

Притискаючи строганнимі площинами до столу і упору, розпускаю заготовки. Пальці тримаю подалі від пилки, користуючись дерев'яним товкачем.
Тут поспішати і позіхати не можна - можна позбутися пальчика, а то і відразу декількох. Взагалі, якщо поспішаєш - біля верстата робити нічого. Сторонні думки при такій роботі не повинні відволікати, не кажучи вже про те, що жодна крапля алкоголю не повинна затуманювати свідомість. Ціна помилки дуже велика. Секунда - і вже нічого не повернеш. Як би не хотів, які б гроші не платив ... Палець назад не пришиєш, функціональність кисті не відновиш. Гіркий досвід, на жаль немає. Кілька операцій і рік реабілітації ...
А тепер поставив бічний упор на розмір 20 мм і обрізаю планки з іншого боку.

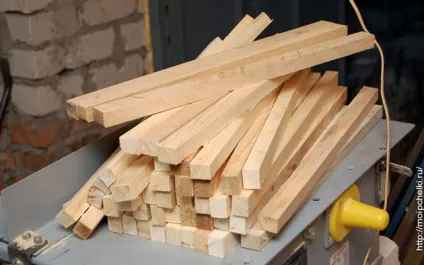

Виходять ось такі верхні бруски для вуликів рамок.
Намагаюся, щоб планки виходили без сучків. З такими ось, дрібними ще згодяться:
А ті, що ближче до країв - це вже шлюб. Брусок з великими сучками викидаю без жалю. Він важкий, виділяє смолу, на сучках потім згинається, а при забиванні цвяхів під час збирання - розколюється. А найнеприємніше, що може статися - рамка на сучку може просто зламатися і якраз тоді, коли її повну меду або розплоду буду виймати з вулика. Закон підлості…
Далі подібним чином нарізав нижні планки.
І дощечки для бічних планок.

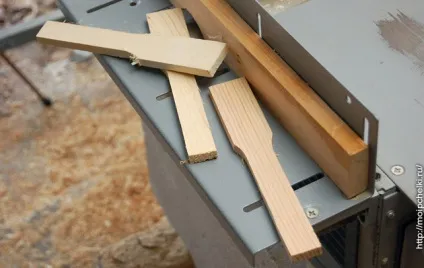

Це ще не все. У верхніх брусках потрібно вирізати плечики. Роблю один пропив:

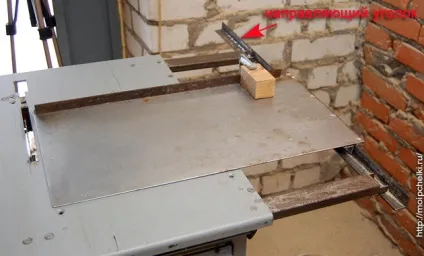

Я трохи модернізував верстат, зробивши для нього ось таку накладну столик, який ковзає уздовж площини пилки по основному столу і направляючої куточка.
Від бічних зсувів стіл фіксується двома куточками, які утворюють «санчата».
Пристрій дозволяє набагато спростити і полегшити виготовлення рамок для вуликів. Поставивши бічний упор, я можу швидко, без лінійки нарізати по одному розміру заготовки, причому зріз буде під прямим кутом до краю заготовки. Конструкцію підглянув на Youtube, в одному з роликів.
Ось тепер верхні бруски готові повністю, тільки уздовж по центру роблю ще проріз для того, щоб в неї входив край вощини.
Справа в тому, що розмір між нижнім і верхнім бруском рамки - 200 мм, а вощину виготовляють з розміром 205-206 мм. Якщо наващівать рамки за допомогою катка і шпори, то ці «зайві» 5 мм підгинаються і накочуються до рамки. Але при електричному способі наващіванія, даний край вощини виявляється в повному сенсі зайвим, його потрібно або обрізати, або робити в верхньому бруску проріз, в яку і вставляти.

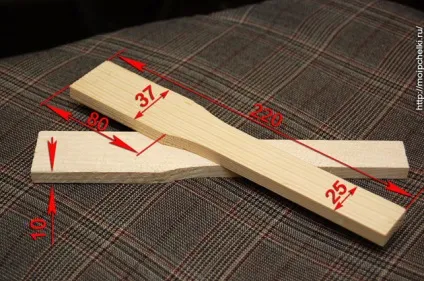

Наступна операція - доведення до розуму боковушек. Виготовляю їх відразу з постійними роздільниками. Це такі розширюються догори виступи, які не дозволяють рамкам в вулику зрушуватися, залишаючи між ними проходи для бджіл. Використовую навісний барабан з ножами.
Виставляю ножі над рівнем столу на 6 мм, ставлю наголос для обмеження довжини обробки заготовки і роблю вибірку.

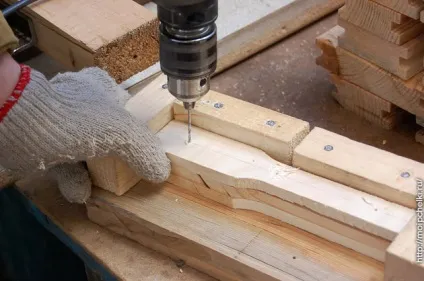

Відразу ж свердлю отвори для протягування дроту. Можна зробити це і потім, на зібраних рамках. Але так, по-моєму, зручніше і швидше. Збив з шматків дощок шаблон, в який вставляю відразу кілька планок, скільки дозволяє довжина свердла. І роблю три отвори тонким свердлом.
Одне - по центру, два - на відстані 25 мм від краю. Важливо, щоб отвори були на одній лінії, щоб вощина згодом не коробилася хвилею. Одну просвердлену планку використовую як шаблон, накладаючи на інші. (Пізніше я став свердлити отвори ось так).

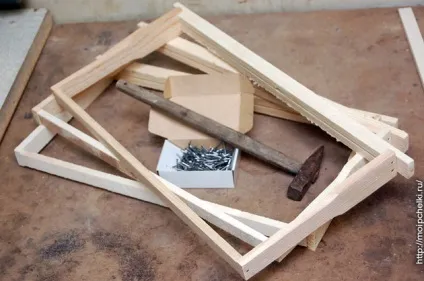

Ну і завершальна стадія виготовлення - збірка. Ті, у кого процес поставлений на потік використовують для цього потужні пневматичні степлери з довгою скобою. Я ж, початківець, скористався звичайним молоточком і цвяхами. Цвяхи для цієї справи мені подобаються 1,6х32 мм - і довжина достатня, і планки не розколюються.
Прибивши другу боковушку одним цвяхом, перевіряю, чи в одній площині вийшли «роги», якщо потрібно, поправляю, провертаючи планку.
Поки на одному цвяху, це можна зробити, коли на двох - вже немає. Якщо не перевіряти - рамки можуть вийти «пропелером» і будуть заважати один одному в вулику.
Нижній брусок прибиваю з одного боку двома цвяхами - щоб не провертався, з іншого - досить і одного.
От і все. Здавалося б - виготовлення рамок для вуликів не такий вже і складний процес, на папері все швидко. Але довелося потрудитися, постояти на морозі, десь напружити звивини. І побігати з фотоапаратом з вагончика - на холоді швидко розряджаються батареї і замерзає механізм фокусування.
А мені така робота подобається ... З деревом, так своїми руками. Ну, якщо немає верстата і матеріалу - вихід один - купувати рамки в магазині. А ціни там ... У нас, наприклад, одна зібрана рамка коштує 6 гривень, це приблизно 70-80 американських центів або 24 рубля. В інтернет-магазинах можна знайти набагато дешевше, наприклад, по 3,5-4 гривні в розібраному вигляді. Але доведеться заплатити за доставку. Ось вощину я купував в інтернеті. але про це іншим разом.
На все добре і до нових зустрічей!
PS Рамки на 145 мм я майстрував вже за іншою технологією, з замками, тонким верхнім і нижнім бруском. Подробиці тут. А потім зробив ще і кондуктор для збирання відразу десятка рамок.
