Виготовлення домашньої ручної млини з електромотором

Мал. 1. Перероблений ротор електродвигуна:
1 - отвори; 2 - жолобки; I - місце виходу готової продукції.

Можу поділитися своїм досвідом виготовлення домашнього млина (правда, ідею млини подав один знайомий, а я допрацював її до зразка).

Виготовлення домашньої млини з електромотором

Для млини я підшукав несправний електродвигун (потужністю близько 300. 1000 Вт). Двигун насамперед розібрав. Стартер залишив без змін. А ось з ротором (рис. 1) виконав наступні операції:

- просвердлив в ньому отвори по похилій лінії свердлом діаметром 10 мм на глибину 7 мм (відстань між отворами 1. 1,5 см);

- з'єднав отвори жолобками шириною 7 мм і глибиною 3,5 мм за допомогою відрізного кола.

Слід зазначити, що в місцях виходу готової продукції, тобто в точках I жолобки формують особливо обережно, обмежуючись глибиною 1,5. 2 мм. Адже встановлюючи методом підбору глибину жолобків на виході, вдається регулювати якість помелу;

- з верхньої частини ротора знімають фаску (наждаком);

- вставляють ротор в статор і в кришках статора висвердлюють або вирубують зубилом отвори для засипки зерна і виходу готової продукції.

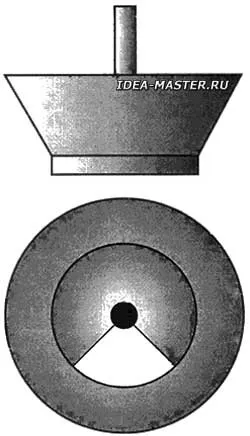

Мал. 2. Бункер (бляшаний) для засипки матеріалу, що подрібнюється продукту.

Для зручності засипки в млин роздрібнюють продукту на кришці зміцнюють завантажувальний бункер, зроблений з жерсті. Розміри бункера залежать, зрозуміло, від розмірів двигуна (рис. 2). Зверху на вал двигуна (тепер уже млини) кріплять ручку (за допомогою штифта, болта або (якщо на валу є різьблення) гайками. Конструкція ручки може бути будь-хто.

Для зручності користування млин (зібрану) пригвинчують до дошки, яку потім встановлюють на лаві або табуретці, де випив отвір для виходу борошна (рис. 3). Під лаву ставлять (при роботі) перевернуте відро, а на нього ємність для борошна. Мелють продукти, або рухаючи ручку вперед-назад (на 180 °), або здійснюючи спочатку п'ять оборотів ручки за годинниковою стрілкою, а потім два. три оберти проти годинникової стрілки (інакше відбувається засмічення жолобків).

Перевагою даної млини є те, що вона виготовляється з легко доступних непридатних матеріалів. Недолік - мала продуктивність. Так, якщо застосувати для млина двигун потужністю 300 Вт, вихід борошна складе всього 700 г / год. А виготовивши млин з двигуна (повторюю несправного) потужністю 1 кВт, продуктивність млина підвищиться до 2,5 кг / год. Зрозуміло, чим більше потужність двигуна, тим більше розміри і його, і ротора, а значить, тим швидше йде помел. До речі, для збільшення продуктивності замість ручки можна спробувати приєднати до валу млина електродриль і включити її на малі обороти.

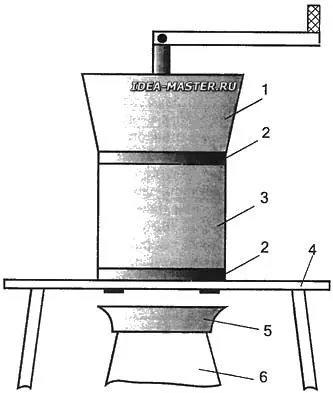

Мал. 3. Млин в зборі:
1 - бункер; 2 - кришка двигуна; 3 - статор; 4 - лава з отвором; 5 - ємність для борошна; 6 - перевернуте відро (дошка, до якої зазвичай кріплять млин, для простоти не приведена).

Поради починаючому мельника:

- раз на тиждень проводити чистку ротора;

- зерно засипати невеликими порціями, щоб уникнути засмічення.
