Виготовлення арбалета пістолетного типу
Майстерня: Виготовлення арбалета пістолетного типу
Здорова друзі і подруги. Сьогодні я вас порадую відмінним звітом по виготовленню арбалета у вигляді пістолета, з силою натягу 11кг.
Справа була ввечері, робити було нічого. Вирішив зайнятися виготовленням арбалета, так як мій середньовічний арбалет був не дуже зручний в обігу та й надто потужний, віддав я його батькові шоб грався а собі приготую маленький і надійний у вигляді пістолета. Невід'ємна властивість пістолетного арбалета в тому що він компактний і легкий. Кожен крок я увічнив на фото. Ну ладно почнемо.

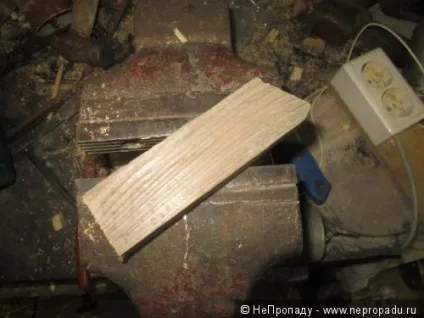

Отже нам знадобиться майбутнє ложе для арбалета

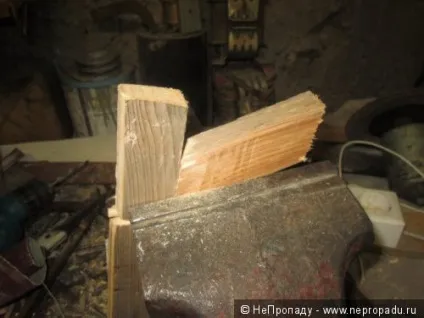

відпилюємо непотрібне

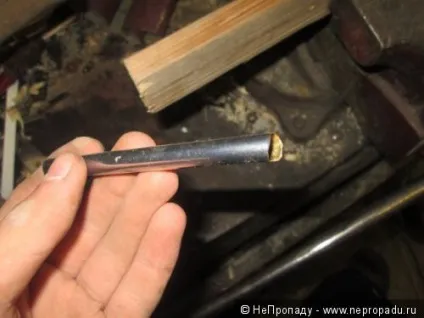

Тепер найскладніше, потрібно зробити жолобок для стріли глибиною 3-5 мм, для зручності я взяв трубку від антени і трохи її підточив

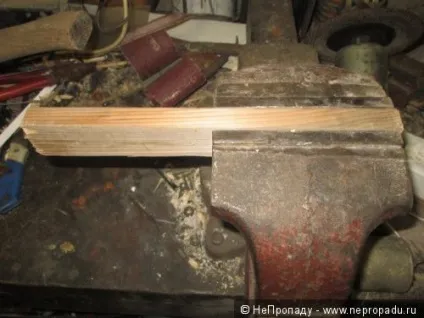

далі ми впивалися цієї трубкою в брусок і починаємо потихеньку бити молоточком і знімати шматочок за шматочком тріски, шоб утворився такий жолобок, потрібно його зробити під кутом 10 градусів, тобто на підйом
потім робимо пропив на 1 см і сточуємо трохи за пропилом
кінчик арбалета треба трохи загострити
далі робимо пропив для дуги

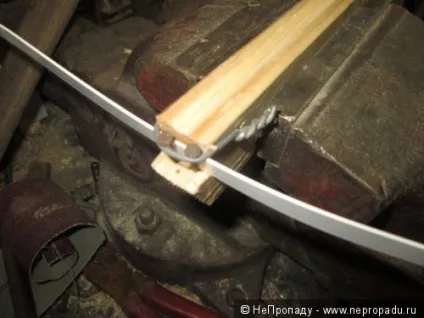

прибираємо непотрібне і притискаємо дугу двома цвяхами
далі за капелюшки ми чіпляємо дріт, і пропускаємо через отвір в ложі
і справах ось такі дії

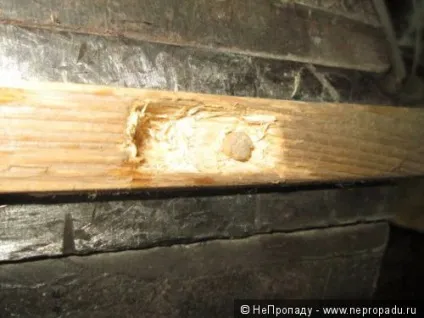

далі нам треба просвердлити наскрізний отвір через пропив
на іншій стороні вибиваємо ямку для спускового механізму (на фотке видно Чепик який буде спускати тятиву)

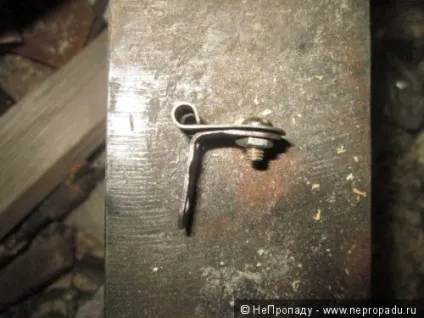

ось він сам механізм
його ми прикріплюємо на шарнір у вигляді цвяха пройшов крізь ложе
при натисканні на гачок, Чопик повинен вилізти вище поглиблення
робимо рукоять зручну для вас
потім прибивають її до ложу
маємо отримати так
залишається прокляття пріжімалку для стріли або дротика, і натягнути тятиву

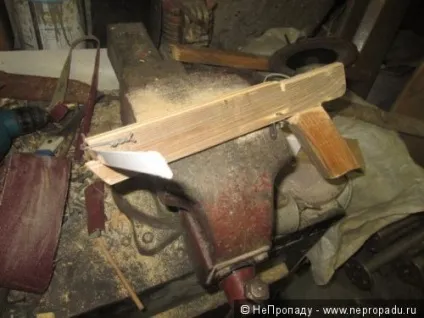

власне і все арбалет готовий
Висновки тепер. Отже арбалет я робив 1 годину, матеріал шукав 10 хвилин десь в результаті я зробив хороший надійний арбалет за менш 70 хвилин.
плюси: легкий, компактний, простий у виготовленні, зручний, точний
мінуси: слабенький на далекі дистанції
А тепер параметри
сила натягу 11кг
дальність польоту стріли близько 100 метрів
ефективна дальність 10-50 метрів (в залежності від вітру)
кучність 3-5 см з 5 метрів (в закритому приміщенні)
натягування тятиви виробляється двома пальцями без упору
Народ фоток як стріляв немає, будуть завтра.
Власне і все, чекаємо нових статей.
Удачі вам.
