Відповіді на питання - як зняти або розібрати
У зв'язку з питаннями як зняти або розібрати ту чи іншу частину нашого XL, рекомендую звернутися сюди: Online Service Manual
Далі інформація для не володіють англ.мова - в меню Contents можна вибрати наступні пункти:
- 42A Body (кузов)
- 51 Exterior (зовнішні елементи)
- 52A Interior (нутрощі)
- 54A Chassic electrical (електрика і підключення)
- 90 Circuit diagrams (схеми з'єднання)
Прихований текст
1. Передня частина автомобіля (тільки для XL.)- Як зняти передній бампер >>>
- Як зняти передній бампер на Outlander XL JFG >>>
- Як вставити вискочили частини переднього бампера (в'їхав в замет) >>>
- Чи є можливість поставити бампер з омивачами фар >>>
- Як зняти не Ламая пістони утеплювача капота, і чи є де фото цих пістонів (як вони виглядають)? >>>
- Як поміняти (зняти) фару? >>>
- Заміна лампи ВТФ - >>>
- Як знімається пластикова накладка на п'ятій двері, на якій прикріплено значок Мітсубіші (Сітроен, Пежо) >>>. додаток >>>
- Збираюся поміняти гумку заднього двірника - сам двірник знімається або треба прямо на машині цю операцію виконувати? >>>
- Як зняти задній щіткотримач? >>>
- Як зняти закруглену частину заднього бампера (район противотуманки) - боковина заднього бампера >>>
- Зняття панелі полки відкидного борта (порога багажника) заднього бампера >>>
- Як зняти задній бампер XL - >>>
- Як зняти (демонтувати) рейлінги даху -> Демонтаж рейлінгов на XL
- Як зняти люк бензобака >>>
- Розбирання зовнішнього дзеркала (як зняти накладку дзеркала) >>>
- Як поміняти праве дзеркало все в зборі >>>
- Зняття порогів - >>>
- Як зняти центральні повітроводи системи опалення та вентиляції на панелі приладів? >>> або >>>
- Як зняти штатну магнітолу? >>>
- Як зняти або розібрати - фотоінструкцію
- Як простіше дістати шурупи, що впали в отвори повітропроводів обдування лобового скла (з боку керма) >>>
- Як дістатися до верхнього (центрального) бардачка >>>
- Як знімається кришка верхнього бардачка (того, який охолоджується) в салоні >>>
- Як зняти бардачок >>>
- Як зняти декоративну накладку передньої лівої (правої) стійки >>>. ФОТОінструкція >>>
- Як зняти значок Мітсубіші (Сітроен, Пежо), який на кермі? >>>
- Як зняти рукоятку важеля перемикання передач (набалдашник) >>>. >>>
- Як розібрати двері або як зняти обшивку дверей? Послідовність дій по зняттю обшивки двері >>>
- Як розібрати блок електрорегулювання дзеркал >>>
- Як зняти стелю, оббивку стелі >>>
- Як зняти чорну пластикову накладку порога отвору передніх дверей з боку салону >>>
- Зняття панелі обробки передньої стійки (в ногах у водія / пасажира) >>>
- Зняття облицювання порога передніх дверей >>>
- Зняття облицювання порога задніх дверей >>>
- Зняття панелі преднатяжители ременя безпеки на центральній стійці >>>
- Зняття нижньої панелі центральної стійки >>>
- Зніміть верхні панелі центральної стійки >>>
- Як зняти пластикову обшивку 5-й двері >>>
- Як зняти пластикову накладку нижньої откідушкі двері багажника (внутрішню) >>>
- Як зняти пластикову накладку нижньої откідушкі двері багажника (зовнішню) >>>
- Як зняти праву обшивку багажника (де люк для домкрата) >>>
- Як зняти розетку багажника з метою підключення до неї харчування >>>
- Зніміть верхні панелі задньої бічної стінки (боковини) багажника >>>
- Зняття нижньої лівої панелі (боковини) задньої бічної стінки багажника >>>
- Зняття нижньої правої панелі (боковини) задньої бічної стінки багажника >>>
- Розбирання підлокітника - >>>
- Зняття подушки безпеки пасажира - >>>
- Заміна лампочки підсвічування АКПП / варіатора >>>
5. Питання "зняти-розібрати" при технічному обслуговуванні
- Як поміняти повітряний фільтр салону >>> і >>>
- Як поміняти повітряний фільтр двигуна >>> і >>>
- Як дістатися до бензонасоса в бензобаку? >>>
- Як дістатися до паливного фільтра >>>. можна подивитися тут (з фото), і ще >>>. >>> (з фото)
- Який момент затяжки пробки на піддоні при заміні масла в двигуні >>>
- Як поміняти лампочку підсвічування підігріву сидінь >>>
- Як поміняти лампочку підсвічування регулятора ручного управління коректора фар >>>
- Як поміняти лампочку підсвічування накладки селектора варіатора >>>. >>>
- Як замінити тосол на двиг 2.4. >>>
Повідомлення від konstantin941:
Тобто ?
Як зняти передній бампер на Outlander XL JFG
Бампер перед зняттям дуже бажано помити, особливо в районі кріплення пістонів, тому що брудні пістони погано відкриваються і закриваються.
Нам знадобиться плоска викрутка для виколупуванням пістонів і головка на 10 з воротком.
по ходу розбирання запам'ятовуємо, де які встановлені пістони, вони скрізь різні!

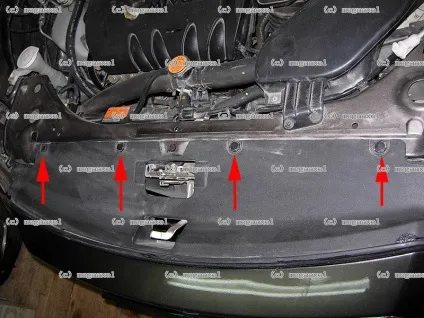

Відкриваємо капот, виколупуємо 4 пістона накладки:

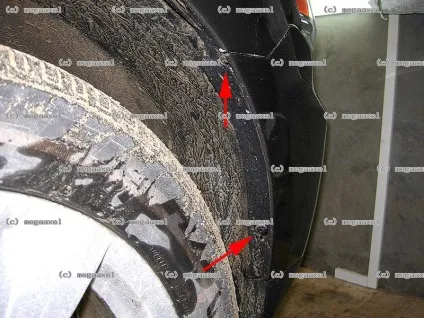

Ліворуч і праворуч під крилами виколупуємо по два пістона:

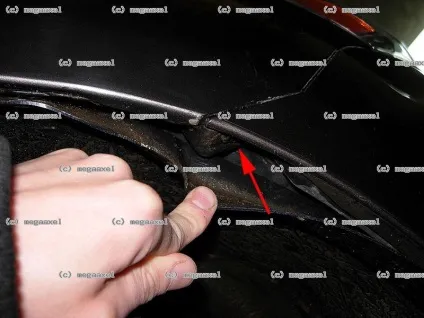

Якщо стоять доп. підкрилки, верхній пістон захований під ним:
Тепер краю бампера можна зірвати з пластикових кріплень, акуратно, щоб не поламати перемички.

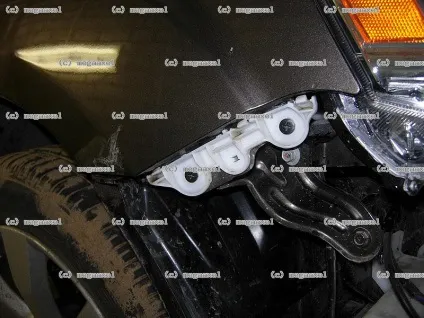

Самі кріплення виглядають ось так:

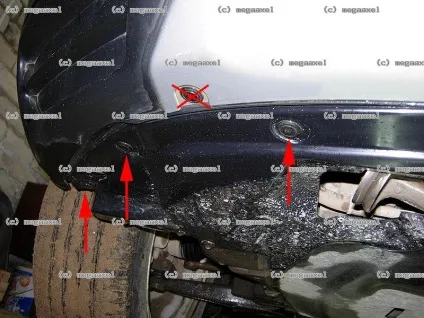

Тепер потрібно вийняти пластикові пістони знизу, 3 справа, 3 зліва:
Закреслені пістони, які на сріблястій накладки, чіпати не треба!
Потрібно викрутити 5 болтів:
І саме хитре - ще два пістона, які заховані в отворах (див. Фіолетові стрілки). Ці пістони кріпляться ось до цих кронштейнів:
Тепер зверху, всередині бампера, відключаємо роз'єм ВТФ:
І роз'єднувати шланг омивача фар (якщо є) - здавлюємо цю фішку з боків і розмикаємо:
Прямо по центру, під номером, піддаємося викруткою пластикову заглушку:
Під нею викручуємо болт:
Остання операція: викручуємо 3 болта зверху:
Тепер беремося за бампер зверху двома руками і знімаємо його на себе.
Збірка в зворотній послідовності.
Як видно, нічого складного.
У шапці не знайшов. Соррі якщо баян.
Йдемо в магазин і купуємо лампочку довгою 19мм
20руб. взяв 1.2W (є 2W кому треба посветлее). Рідна 17мм. краще її купити.
Віджимаємо стакан на ручці АКПП вниз двома плоскими викрутками, можуть залишитися сліди на склянці.
на жаль, зображення втрачено
Знімаємо ручку і вставляємо в неї залізний затиск який у мене залишився на штоку, буде потрібно при складанні.
Знімаємо накладку з прикуривателем, тягнемо вгору.
Знімаємо центральну накладку у ручника, тягнемо вгору, якщо не йде, то дивимося пост 145-146.
Знімаємо накладку селектора, віджавши дві засувки спереду, тягнемо перед вгору і на себе. Селектор перевести в положення D.
Піддягаємо скельце маленькою викруткою і бачимо предмет заміни, пінцет дуже бажаний.
Збираємо в зворотній послідовності, в кінці надягаємо ручку до упору потім стакан піднімаємо і не забуваємо поставити в положення P.
