Відкрита прокладка кабелів

Місця відкритої прокладки кабелів. Відкрита прокладка кабелів може виконуватися поза будівлями і всередині приміщень - по стінах, будівельних конструкцій і на естакадах.

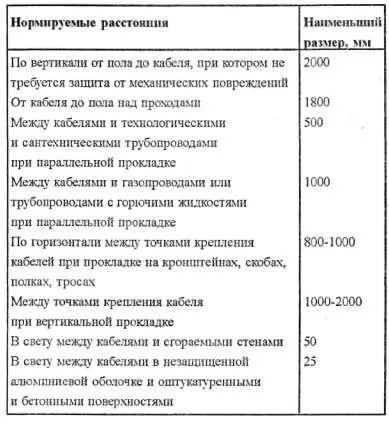

Таблиця 3.13 Допустимі габарити при відкритому прокладанні кабелів

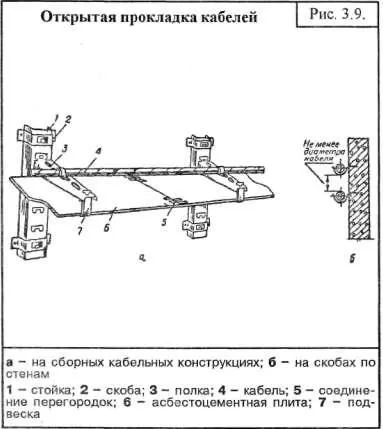

Мал. 3.9. Відкрита прокладка кабелів

Кабелі прокладають на скобах, кабельних конструкціях і по лотках (рис. 3.9). Допускається прокладка кабелів напругою до 1000 В на трасі всередині приміщень (між колонами і стінами будівель) і поза приміщеннями (між стінами будівлі). Габарити наведені в таблиці 3.13.
Для прокладки в приміщеннях використовують кабелі без зовнішніх захисних покривів з горючих волокнистих матеріалів, а також кабелі, що мають поверх броні, що не згорає волокнистий покрив або шланг з полівінілхлориду.

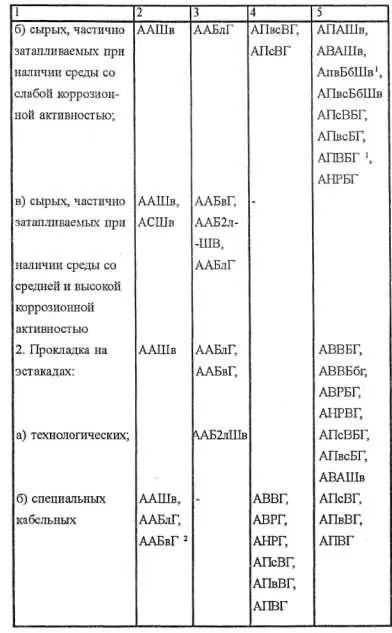

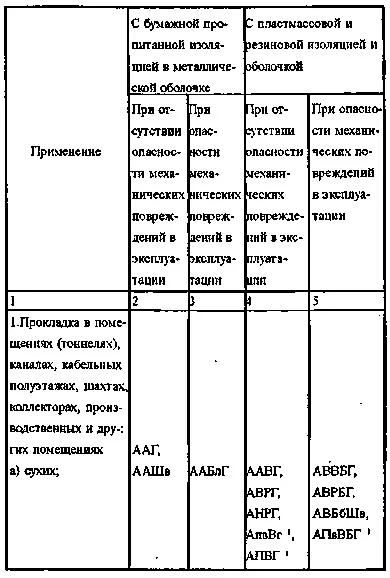

Таблиця 3.14 Марки кабелів для прокладки в повітрі

Кабелі повинні бути доступні для ремонту і захищені від механічних пошкоджень. Захисту підлягають ділянки кабелю, розташовані на висоті менше 2 м від рівня підлоги або землі,
У табл, 3.14 наведені марки кабелів для прокладки в повітрі.
Примітки:
1 Для одиночних кабельних ліній, що прокладаються в приміщеннях.
2 Застосовуються при наявності хімічно активного середовища.

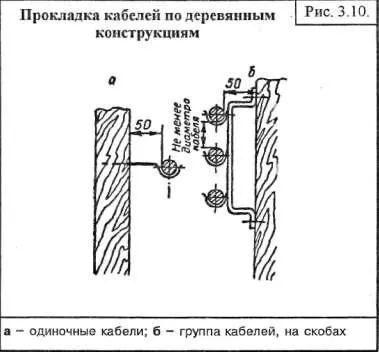

Мал. 3.10. Прокладка кабелів по дерев'яним конструкціям

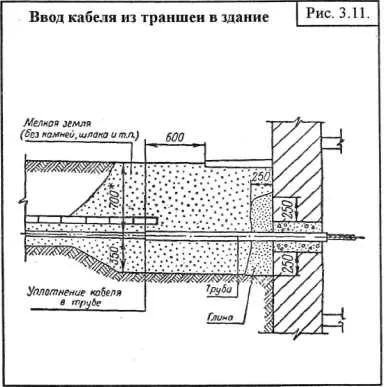

Мал. 3.11. Введення кабелю з траншеї в будівлю

1. Для прокладки кабелів по неоштукатуреними дерев'яним і інших горючих поверхнях і конструкцій потрібно встановлювати виносні кронштейни (рис .3.10).
2. У дерев'яних горищних приміщеннях прокладка броньованих кабелів допускається на кронштейнах з зазором між кабелем і згорають елементами не менше 50 мм.
3. Стаціонарна прокладка кабелів по горючих споруд повинна виконуватися в окремих трубах.

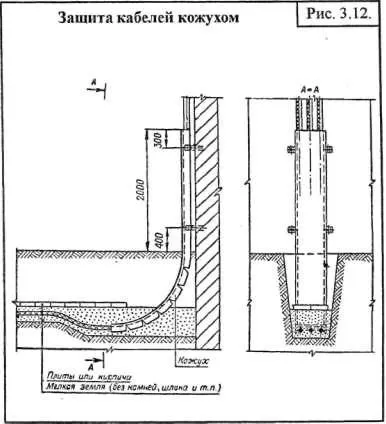

Мал. 3.12. Захист кабелів кожухом
