Відкатні ворота з хвірткою схеми монтажу своїми руками
Компанія "Російська Огорожа". Ми займаємося установкою заборів, воріт (в тому числі автоматичних), установкою стовпів і ліній ЛЕП по всій Москві і Московській області. Телефонуйте: +7 (499) 490-00-13 c 10:00 до 21:00 щодня.
Ворота і в наш час вважаються особою власника будинку. При їх виготовленні робиться наголос на практичність, комфортність і можливість полегшити процес управління ними. Найпопулярнішими вважаються відкатні ворота з хвірткою, які досить зручні у користуванні, і, на відміну від орного типу, у відкритому вигляді не займають багато місця.

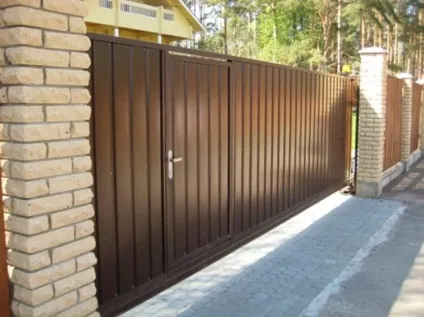

Типові відкатні ворота
Місце для спорудження воріт
Дії по установці воріт починають з визначення місця їх установки і робіт по влаштуванню ідеально рівній поверхні, тому що це потрібно для установки напрямних. Крім того, слід виділити територію, де є достатньо місця по обидва боки від в'їзду, щоб стулка розміщувалася у відкритому положенні. Практичним вважається встановлювати відкатні ворота на готові полози, які вільно можна купити в будівельних магазинах, або в особливих випадках зробити на замовлення.
Схема воріт
При цьому часто встановлюють двигун, потужність якого зможе забезпечити плавне кочення полотна воріт, іноді застосовується і редуктор для зниження кількості оборотів і збільшення тяги. Все це доповнюється спеціальними системами активізації електроживлення за допомогою дистанційних пультів управління або прихованих контрольних датчиків.
Схематичний проект із зазначенням всіх додаткових елементів
виготовлення каркаса
Серйозною проблемою для експлуатації відкатного воротного полотна стала висока ймовірність утворення перекосів. Вони виникають, так як велику площу поверхні необхідно утримувати в вертикальному положенні мінімальним числом металевих ребер жорсткості, щоб уникнути обважнення ваги конструкції. Розрахунки жорсткості і накопичений практичний досвід, кажуть, що при величині прольоту 4 м найкраще підходять для використання профільні труби 50х50 мм.
Початком створення воріт є зварювальні роботи по створенню каркаса, розміри якого будуть відповідати параметрам воріт. Для більшої надійності деякі майстри воліють робити їх у вигляді половини равнобокой трапеції. Кути цієї трапеції при закритому стані полотна воріт служать додатковим посиленням, перебуваючи за надійною стіною. Усередині каркаса розміщуються ребра жорсткості. При цьому, якщо ви вирішили робити відкатні ворота з хвірткою своїми руками, то наступним кроком в роботі буде пристрій дверного отвору.

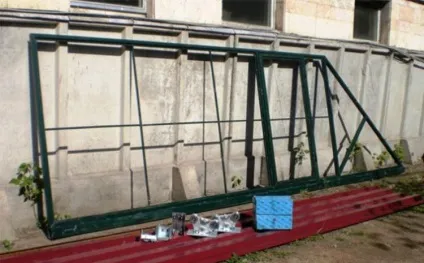

Готовий каркас з встановленої хвірткою
Монтаж хвіртки в отворі
Хвіртку не рекомендується розташовувати в центрі, а й розміщення занадто близько до країв не вітається. Спочатку приварюють до каркасу труби, які перетворюють великий бічний прямокутний трикутник в два трикутника і прямокутник. З одного боку прямокутний каркас буде краєм воріт. Хвіртку зазвичай розміщують в метрі від однієї з вертикальних труб. Ширину дверного отвору роблять розміром 800 - 1000 мм, з того ж матеріалу, що й основний каркас.
При цьому раму прорізу збирають окремо, і після складання приварюють до загального периметру. Після цього підсилюють жорсткість залишилися 2 метрів воріт. Це роблять за допомогою профільних труб, приварюючи їх у вигляді хреста або решітки.
Порада! Перед виготовленням воріт, зробіть креслення. Це дозволить оцінити майбутній процес, послідовність виконання робіт і позбавить вас від імовірності припуститися помилки в монтажі.

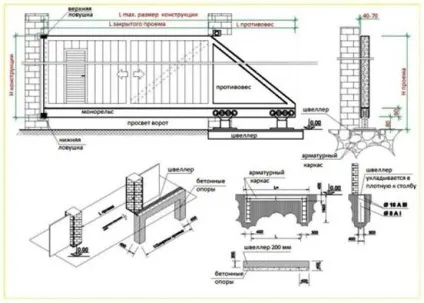

Креслення з деякими розмірами і допусками
На зображення вище відкатні ворота з хвірткою, схема якої дозволяє наочно оцінити обсяг і доцільність вироблених робіт.
Після цього встановлюють петлі на хвіртку. При виборі цих пристроїв не варто економити, слід купувати надійні і якісні деталі з високоміцного матеріалу. Двері варто розташовувати так, щоб вона відкривалася всередину, і не заважала нормальній роботі воріт (за умови монтажу рухомої частини воріт зі внутрішньої сторони паркану). Після цього конструкцію покривають складом, що не дозволяє з'являтися іржі, і гарантують.
Установка рухомих і кріпильних елементів
Процес установки рухливих і кріпильних елементів вважається основним, так як від якості його виконання залежить надійність дії всієї конструкції і виконання функцій відкривання.
Умільцям варто звернути увагу, що для високої міцності і збільшення терміну експлуатації воріт на них слід встановлювати рухливі елементи заводського виготовлення!
Роликові опори встановлюють на готову конструкцію. За інструкцією, що супроводжує кожне роликове пристрій, в якій детально описується механіка роботи даної моделі. Для рухомого механізму обов'язково створюється спеціальний каркас.

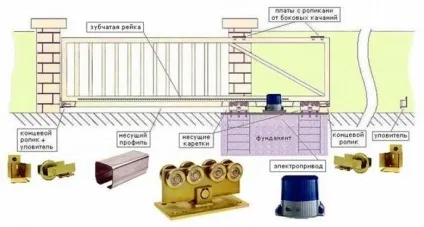

Типова схема установки рухливих елементів на ворота
- На початку зварюють раму, що відповідає розмірам воріт. Її закріплюють на внутрішній стороні паркану за допомогою потужних анкерних болтів або посилених ударних дюбелів. Закріплення виробляють з того боку паркану, де ворота будуть перебувати у відкритому стані. На цей каркас проводиться монтаж по керівництву, виданим при покупці рухомих елементів заводського виготовлення. На них монтують кістяк воріт і вставляють в нього раму двері.
- На наступному етапі відбувається установка двигуна і керуючих елементів. При цьому дроти поміщають в гофровані протипожежні шланги, які повинні вільно рухатися при переміщенні.
При відкриванні воріт вся конструкція перетворюється в досить хитке пристрій. При цьому відкрита в них хвіртка може значно послабити і без того хитке положення, послаблюючи всі рухомі елементи, скорочуючи термін їх експлуатації.
Порада! Рекомендується на хвіртку встановлювати спеціальний контролер, який не дозволить спрацьовувати автоматиці у відкритому стані.

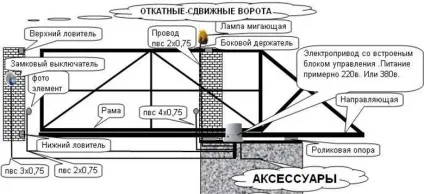

Розміщення всіх елементів електричної системи відкривання
Установка на каркас металевого профілю
Для обшивання каркаса часто застосовують метал в 3 мм завтовшки, це досить для створення міцних і надійних воріт.
Типовий металевий профіль, призначений для цих цілей, має велику кількість різновидів. Для воріт краще вибрати листи з особливим видом профілювання і спеціальним антикорозійним покриттям. Є такі види матеріалу, на яких нанесено зображення або фото. Якість зображення настільки велике, що воно майже не вигоряє на сонці і добре переносить вплив навколишнього середовища.

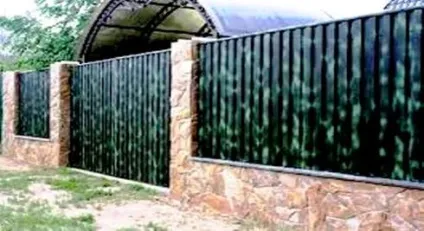

Металевий профіль з нанесеним зображенням
Листи на каркасі закріплюють за допомогою особливих саморізів забезпечених захистом від викручування, або відповідних болтів. Їх капелюшки підбирають під колір поверхні профілю або розфарбовують в тон кольору.
Порада! Вибирайте металевий профіль з нанесеним зображенням. Воно не тільки прикрашає ворота, але і є додатковим захистом для металу.
На заключному етапі проводиться установка воротного полотна на роликові платформи. До готової конструкції прикріплюють підтримуючу планку і уловлювач. Такі ворота можна додатково обладнати своїми руками автоматикою, що дозволяє закривати і відкривати ворота дистанційно.

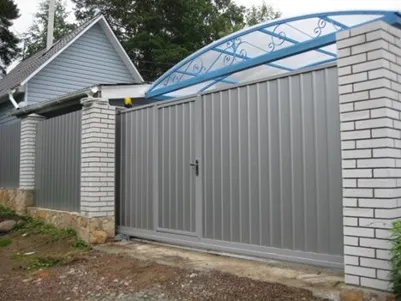

Готовий фасад відкатного порталу
Монтаж і тонкощі установки воріт
