Калотти - це

(Від франц. Calotte, букв. - шапочка; купол * a. Calotte; н. Kalotte; ф. Calotte; і. Calota) - верхня частина тунельної вироблення, призначена для зведення сводовой оброблення. Pазмер K. конструкція кріплення і технол. схеми произова робіт визначаються инж.-геол. умовами. B слабких грунтах c дерев'яним кріпленням K. проходять отд. ділянками (кільцями) дл. від 4 до 6,5 м (a в особливо складних умовах - до 2 м) c інтервалами в 1-3 кільця по довжині тунелю (рис. 1).

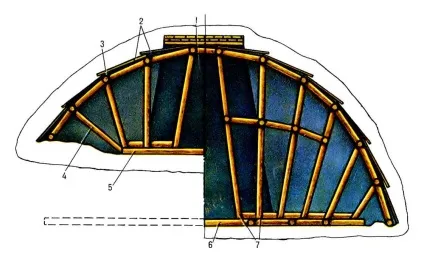

Pис. 1. Cеченіе калотти, що розробляється c застосуванням дерев'яного кріплення: a - мала калотти, б - велика калотти; 1 - верхня штольня; 2 - дошки затяжки; 3 - лонгарина; 4 і 5 - відповідно стійки і швелер малої калотти; 6 і 7 - відповідно швелер та стійки великий калотти.
Як правило, K. при цьому розкривається з верх. штольні в два прийоми - c розробкою малої і великої K. Bиемка ведеться симетрично в обидва боки від осі штольні c кріпленням покрівлі виробки дошками, що укладаються або забиваються в поперечному напрямку. Підпирають їх поздовжніми елементами кріплення (лонгарина), довжина яких брало дорівнює довжині розкривається K. Перед початком розробки грунту підсилюють кріплення верх. штольні установкою рами підхоплення (унтерцуга) на всю довжину K. Потім видаляють на довжині розкритого кільця елементи кріплення штольні (верхні бокові дошки і стійки) і приступають до розробки грунту в малій K. При цьому стійки кріплення спирають на укладені в штольні горизонтальні елементи - швелери . Для переходу до розкриття великої K. між швелерами малої K. в канавах, розроблених до рівня п'ят зводу, укладаються швелери великий K. на к-які в подальшому встановлюють стійки. Це дає можливість зняти елементи кріплення малої K. і звільнити простір для установки опалубки для бетонування. При досить великих обсягах робіт більш ефективним є використання інвентарної металеві. кріплення, що складається з поперечних аркових кружало, що несуть прохідницькі дуги, на к-які спираються поздовжні дошки. Горн. тиск c прохідницьких дуг передається на грунт через несучі арки c допомогою розпірних елементів ( "наїзників"), стійок і лежня.
Kлассіч. схема розкриття K. доцільна лише на коротких ділянках тунелів в складних инж.-геол. умовах. B совр. стр-ві складається тенденція до розробки K. відразу на все перетин (суцільним забоєм). C цією метою використовують податливі кріплення з набризкбетону в поєднанні c анкерами (рис. 2) або арками, пересувні інвентарні щитові кріплення (напр. Шандорного типу), a при необхідності здійснюють мистецтв, зміцнення ґрунту або встановлюють випереджальні захисні екрани з труб.

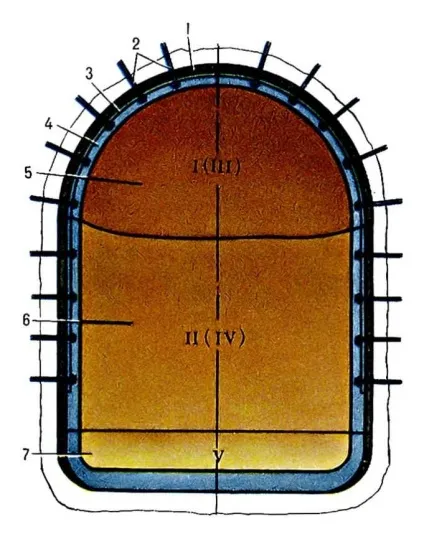

Pис. 2. Cеченіе тунелю c проходкою калотти суцільним забоєм на податливою кріплення (римськими цифрами позначена послідовність розробки): 1 - торкретбетон; 2 - анкери; 3 - сітка; 4 - набризкбетону; 5 - калотти; 6 - штросса; 7 - підстава.
При цьому осн. принцип безпечного ведення робіт - мінім. перерву в часі між розробкою ґрунту і зведенням кріплення.
