Відкатні гаражні ворота своїми руками - виготовлення воріт

Люди все більше переживають про власну безпеку, а також про особисте просторі. Це є причиною будівництва високих парканів. Незайвою буде захист і додаткових будівель у дворі. Саме тому важливо знати, як виготовити відкатні гаражні ворота своїми руками.

Чому не орні?

Кожен має право вирішувати, який варіант буде найкращим для нього. Просто оціните і проаналізуйте переваги відкатних воріт:

• Відсутність радіусу відкриття. Це добре, коли простір обмежений, наприклад, сусідній двір розташовується дуже близько.
• Захист від випадкового удару при поривах вітру. Це неприємна ситуація, після якої доведеться витратити певну суму грошей на виправлення вм'ятини і фарбування авто.
• При правильному монтажі термін служби значно вище, ніж у орних.
• Менша ймовірність перекосу.
• Забезпечать більшу безпеку, тому що зламати їх значно важче, ніж орні, які просто можна зрізати з петель.
• При такому влаштуванні легше провести очищення снігу для того, щоб відкрити ворота. Адже територія при цьому менше, ніж у випадку з орними.
• Якщо вони задумані як автоматичні, то механізм для розсувних воріт значно простіше в експлуатації і дешевше, ніж у випадку зі стулковими.
• Менше навантаження на опорні точки.

Все недосконале, тому є і свої слабкі сторони:

• Відносна складність монтажних робіт.
• Вартість вище, ніж у випадку зі стулковими (не завжди).
• Необхідність наявності вільного простору в сторону відкриття воріт.
• Необхідність підготовки додаткового майданчика.
• Недостатня теплоізоляція.

Види воріт

У деяких випадках конструкція гаража буде задовольняти не всім видам воріт такого типу, або установка зовсім буде неможлива. Саме тому необхідно підібрати той варіант, який підійде особисто вам.

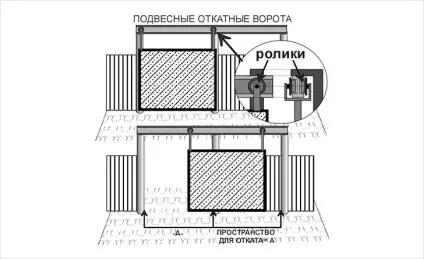

• Підвісні. Швидше за все, подібний вид не раз зустрічався вам на в'їздах на територію підприємств. Суть їх механізму полягає в тому, що у верхній частині встановлюється профіль, по якому переміщаються ролики. Рейки повинна бути досить міцною, щоб витримати вагу всієї конструкції.
• Рейкові. У цьому випадку верхня балка не застосовується зовсім, тому висота не обмежена. Зазвичай застосовується три ролика. Два з них знаходяться в підставі стулки воріт, ще один фіксує верхню частину, не даючи їй зміщатися в іншій площині.
• Консольні. Цей вид є досить цікавим, тому що практично не обмежує в'їзд транспорту. Для нього монтується окремий фундамент, на який фіксується вся система роликів і утримують механізмів. Стулка переміщається практично в повітрі.

Рама практично завжди збирається однаково, а ось сама система роликів потребують особливої ​​уваги.

складаємо проект

Перед початком робіт необхідно буде нагадати собі елементарні поняття з математики і креслення.

• Проведіть виміри отвору, який потрібно буде закрити.
• Проаналізуйте, скільки є простору для відходить стулки.
• Чи дозволяє конструкція стіни монтувати на неї рейки.
• Чи можлива буде установка додаткового фундаменту.
• Чи можливо встановити ворота з внутрішньої сторони.
• Чим буде обшитий каркас.
• Чи буде проводитися утеплення.
• Чи буде встановлена ​​автоматична система для відкривання.

Приступаємо до роботи

З інструменту нам знадобляться наступні одиниці:

Підвісна відкатна конструкція

З матеріалу заздалегідь необхідно придбати трубу квадратного профілю. Для основної рами буде необхідний прокат 60 × 40 мм, можна використовувати варіант 50 × 50 мм або 60 × 30 мм. Для внутрішньої обрешітки підійде 40 × 20 мм.

1. При виконанні креслення ми вже зробили виміри. Необхідно за допомогою болгарки розрізати профіль в злагоді з шириною і довжиною майбутніх воріт. Але важливо пам'ятати, що слід довжину самої рами зробити довше отвору, щоб вона могла заходити в додаткову рамку, яка буде її утримувати.
2. За допомогою зварювального апарату прихватками закріплюємо чотири планки, щоб вийшла прямокутна або квадратна конструкція. Щоб забезпечити прямі кути краще скористатися спеціальними струбцинами для зварювальних робіт, які фіксують два профілі під кутом 90˚.
3. Відміряємо профіль меншого розміру. З нього необхідно виготовити прямокутник, який поміститься всередині нашої рами. Його потрібно буде встановити по внутрішньому периметру, а також зробити вертикальні і горизонтальні перемички, щоб була можливість зафіксувати майбутній настил. Виконуємо зварювальні роботи.
4. Після того як рама буде готова, не варто поспішати кріпити до неї лицьову панель. Тепер потрібно виготовити систему роликів, за якими ворота будуть переміщатися.

Схема пристрою воріт

Зверніть увагу! Після виконання зварювальних робіт всі шви необхідно зачистити за допомогою шліфувального круга болгаркою. Вся конструкція покривається ґрунтовкою, а потім фарбується. Якщо обшивка планується з двох сторін, тоді перемички потрібно розташувати так, щоб вони знаходилися посередині профілю підстави.

Верхній вузол підвісних воріт

Якщо ви вибрали підвісну систему, тоді необхідно буде зробити наступне:

1. Придбати П-подібний профіль. Його розмір повинен перевищувати довжину стулки воріт в два рази.
2. Якщо вага самих воріт дозволяє, то короб можна прикріпити за допомогою анкерних дюбелів прямо до стіни. Дотримуйтесь горизонтальний рівень, щоб згодом ворота не зачинялися мимовільно. Якщо його виліт виходить досить великим, то необхідно буде зробити підпірку з труби.
3. На кінці вильоту рейки необхідно заглушити її торець, щоб коліщатко не зісковзували.
4. Як роликів потрібно використовувати закриті підшипники (у відкриті легко може потрапити пісок, і він вийде з ладу). Щоб переміщення не було занадто гучним, зверху на них можна надіти гумові накладки або укласти гумову стрічку всередину жолоби.
5. Для того щоб закріпити підшипники на рамі, потрібно буде підібрати арматуру по внутрішньому діаметру підшипника і вставити її в середину. Щоб вона не проверталася, робимо прихватки зварювальним апаратом.
6. Далі виготовляються кріплення для арматури до рами. Це можуть бути петлі з відрізків профілю, в яких буде висвердлите отвір відповідного діаметру. Арматура вставляється і обварюється.
7. Після цього стулка навішується на рейок.
8. Необхідно виготовити планку в висоту отвору. Вона повинна бути з П-образного профілю. Встановлюється вертикально, щоб в закритому стані ворота фіксувалися в ній.

Зверніть увагу! Щоб не робити непотрібної роботи з підшипниками, готові ролики можна придбати.

Якщо для монтажу більше підходить система рейок, тоді необхідно буде зробити наступне:

1. Уздовж стіни, в якій розташований отвір, необхідно буде вирити траншею невеликої ширини.
2. Потім треба взяти прямокутний профіль, розмір може бути такою, як і у рами стулок. Його довжина повинна перевищувати розмір стулки в два рази, також необхідно зробити запас 30-50 см.
3. Такий же довжини необхідна труба діаметром ½ ". Її потрібно буде наварити на верхній торець.
4. Далі цю конструкцію потрібно помістити в вириту траншею і забетонувати. Це необхідно зробити так, щоб частина круглої труби виступала над поверхнею, вона буде служити рейкою для нижніх роликів.
5. На верхню частину рами воріт також наварюєш труба в ½ ". Вона буде направляючої для ролика зверху.
6. Далі до рами стулки приварюються два ролика. Колеса в них повинні бути з виїмкою, щоб точно переміщатися по підготовленому рельсу.
7. Верхній ролик кріпиться до стіни практично у самого отвору. Його конструкція повинна бути точно такий, як і у нижніх.

Реалізація консольної системи також можлива для гаража.

1. Починаючи від отвору в бік відкривання майбутніх воріт необхідно вирити траншею. Її довжина повинна бути дорівнює половині ширини отвору, а глибина - 1-1,5 м, ширина - 40-50 см. Ця траншея призначається для того, щоб спорудити в ній фундамент.
2. З арматури перетином 12 мм виготовляється решітка. За розмірами вона повинна бути з кожного боку на 5 см менше, ніж розмір траншеї. Зверху до грат кріпиться швелер шириною в 20 см. Він укладається впритул до стіни.
3. Конструкція опускається в траншею і бетонується. Далі будується протягом декількох тижнів.
4. Підстава самої стулки повинно бути збільшено на 40%. Від нього приварюється откосіна до верхньої планки. Це потрібно, щоб ворота надійно утримувалися системою роликів. Знизу до основи приварюється напрямна шина, в якій будуть знаходитися ролики.
5. З двох торців підстави встановлюється обмежує коліщатко. На величину його розміру необхідно буде зрушити майданчик для роликів, щоб ворота відкривалися урівень, а закривалися в невеликий нахлест.
6. На краю, до якого примикають ворота, в закритому стані встановлюється рейка з профілю. У верхній і нижній її частині монтуються вловлювачі.
7. Ще одна планка з направляючими роликами встановлюється у верхній точці над отвором.
8. Коли все зроблено, ворота встановлюються на своє місце і виставляються по рівню.
9. Майданчики для нижніх роликів прихоплюють до профілю фундаменту. Ще раз перевіряється рівень і проводиться обварка по периметру.

Схема консольних воріт

Тепер ви знайомі не тільки з тим, які варіанти існують, але і знаєте, як зробити те, що вам більше до душі.

Ось так працюють секційні відкатні ворота:
