секрети пижів
Після обтюраторів на порох, відповідно до послідовності спорядження патронів, поміщаються основні порохові пижі. Вони мають циліндричну форму і виконані з різних пружних матеріалів. В основному зараз такі пижі бувають повстяними, деревно-волокнистих або поліетиленовими, поверхні яких, дотичні зі стовбуром, осаліваются спеціальним складом в залежності відльоту або зими.
На основні порохові пижі при необхідності досилаються додаткові пижі, службовці для заповнення вільного простору, що залишається незатребуваним при заповненні усіма іншими елементами спорядженої гільзи з урахуванням висоти дульца гільзи, залишеного під закрутку. Ці пижі повинні бути неосаленний і якомога легше.
Вважається також, що такі пижі через відсутність мастила збільшують тертя всього набору пижів при переміщенні їх по каналу ствола і створюють кращі умови для збільшення тиску форсування (тиску, що розвивається пороховими газами до початку руху дробового снаряда), а значить, більш повного згоряння порохового заряду. Вони можуть бути повстяними, деревоволокнистих, картонними або виконані з інших придатних для цієї мети матеріалів.
Деякі конструкції контейнерів призначені для збільшення точності бою, а значить і дальності стрільби. Інші дозволяють збільшити розкид дробу, що дає можливість успішно стріляти по дичині на короткі дистанції. Тому тепер годі було називати все контейнери для дробу концентраторами, так як деякі з них такої функції не виконують.

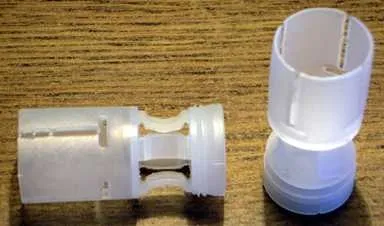

І, в кінцевому підсумку, слід згадати про повністю пластмасових пижах, які замінюють всі перераховані пижі і прокладки, крім прокладок на дріб. В даний час саме ці руді отримали найбільшу популярність серед виробників патронів і мисливців, які займаються самостійним спорядженням патронів. Однак слід зауважити, що їх не слід застосовувати при сильних морозах, так як вони втрачають свою еластичність і перестають виконувати свої функції. Тут можуть допомогти тільки пижі з природних матеріалів, на які негативна температура не робить настільки згубного впливу.
Якщо торкнутися історії створення пижів, то раніше вони представляли собою просто клубок зім'ятого паперу, який заганяли або в стовбур через дуло за допомогою шомпола, або в гільзу на пороховий заряд. Тепер деякі мисливці так само використовують такий метод, але не від хорошого життя. Адже такі пижі не в змозі виконати всі вимоги, які до них пред'являються. Про те, як правильно виготовляти паперові пижі, мало хто з сучасних мисливців має уявлення.
Тому я вирішив привести докладну технологію їх виготовлення із спресованого паперової маси. Для цього спочатку нарізається потрібного розміру газетний папір (її розмір залежить від калібру рушниці і обраної висоти самого пижа), яка потім намочують у воді, в яку бажано додати якогось клейкої речовини. Ця речовина має легко розчинятися у воді, а при висиханні не повинно утворювати жорстку плівку, здатну подряпати ствол.
Після цього шматок паперу бгають і засовується в дерев'яну або металеву трубку з внутрішнім діаметром, що відповідає розміру, при якому діаметр висушеної маси буде відповідати внутрішньому діаметру вашої гільзи. Що знаходиться в трубці паперова маса пресується за допомогою навойника ударами молотка або яким-небудь іншим способом. Приготований таким чином пиж висушується, а якщо він виявився шорстким і з великими раковинами, то його пресують заново.
Після цього пижі осалівают. Замість осалки можна папір вимочувати не в воді, а, наприклад, в натуральній оліфі. Деякі мисливці при спорядженні патронів кладуть на порох товстий картонний пиж або два, потім просто клубок м'якого паперу (наприклад, туалетного) і знову картонний пиж. Можна паперову масу змішати з клоччям або з шерстю. Складність полягає в тому, щоб отримати з цього відносно однорідну суміш.
Мисливець Юрій Котляров, відомий за публікаціями в нашому журналі, запропонував наступний спосіб запижіванія патронів. Береться навойник з градуюванням зусилля досилання пижів і з зусиллям в 10 кг досилається на порох картонна прокладка товщиною 2,5- 3 мм. Потім береться 60 см туалетного паперу і збирається однією рукою, а кінець близько 10 см залишається гладким, в який загортається зім'ята папір у вигляді волана.
Хвостовик загорнутої зім'ятою папери розташовується в сторону порохового заряду. На нього досилається також із зусиллям в 10 кг тонка картонна прокладка. Потім засипається дріб і проводиться закрутка. Для зимових полювань кладеться повстяний осаленний пиж і 30 см туалетного паперу замість додаткового пижа. В якості додаткового пижа туалетний папір хороша тим, що захищає при вильоті зі стовбура дріб від повстяного пижа, що веде до поліпшення купчастості.
Поверхня основного порохового пижа, що стикається з каналом ствола, повинна бути осалить для поліпшення обтюрационних властивостей і зниження коефіцієнта тертя при русі. Для осаливания повстяних пижів застосовують бджолиний віск, бараняче або яловиче сало, парафін, стеарин, технічний вазелін, гарматне сало. Склад осалки для позитивних і негативних температур різний. Для теплої пори року можна порекомендувати осалки, що складається з суміші чотирьох вагових частин воску і однієї частини сала або суміш 80% стеарину (можна замінити парафіном) з 20% технічного вазеліну.
В холоду треба складу осалки змінити і застосовувати з однієї третини воску і дві третини тваринного сала або 65% парафіну і 35% технічного вазеліну. Осалівается в пижі тільки поверхня, дотична з каналом ствола на глибину близько 2-3 мм. Повна просочення осалкой пижа не робиться, тому що він втрачає свої пружні властивості і значно підвищує тиск при пострілі, що може привести до руйнування зброї.
Для приготування осалки необхідно розтопити її компоненти при ретельному помішуванні і довести суміш майже до кипіння. Потім на сковорідку або невелике деко кладуть суконку і просочують її розтопленої осалкой. Після цього на тонке шило наколюють пиж (але не наскрізь) і прокочують його по сукнині, а деко, на якому вона лежить, періодично підігрівається, так само як і окремо знаходиться склад осалки. Його доводиться час від часу підливати для просочення сукнини в міру витрачення осалки.
Осаленний пиж стає більш жорстким і при русі під час пострілу злегка змащує стінки каналу ствола. При позитивній температурі близько 20 градусів осаленний поверхню пижа повинна бути сухою, а при натисканні пальцями на осаленний поверхні не повинна з'являтися рідка осалка, інакше вона може потрапити при несприятливому збігу обставин в пороховий заряд і патрон стане не придатним для стрільби. Осалка при огляді пижа повинна бути сухою, а при стисненні пижа вичавлювати.
В кінцевому підсумку основний пиж повинен бути досить еластичним, щоб при пострілі щільно прилягати до стінок гільзи, а потім до стінок каналу ствола. Оскільки пиж піддається впливу високого тиску і високої температури, то він не повинен займатися при пострілі. Пижі не повинні міняти свої властивості при тривалому зберіганні і зміні температури навколишнього середовища. У пижах повинні бути відсутніми вкраплення твердих частинок, щоб виключити пошкодження стовбура при переміщенні пижа в процесі пострілу. У зв'язку з вищесказаним, не слід вирубувати пижі, наприклад, з підметок старих валянок, так як в них завжди може виявитися пісок, який подряпає канали стволів.
Отже, ясно, що хороший повстяний пиж повинен задовольняти найрізноманітнішим вимогам. Він повинен досить легко м'яти, щоб плавно передати дробового снаряда швидке наростання тиску порохових газів при пострілі, але бути і не дуже м'яким, щоб не збільшувати сильно камеру згоряння пороху, знижуючи тим самим тиск, що виходить в патроні до моменту початку руху снаряда, що призводить до зменшення початкової швидкості снаряда.
Пиж також повинен бути досить щільним, щоб не пропустити порохових газів в дріб, і в той же час еластичним для того, щоб при переході його з гільзи в канал ствола не дати газам прорватися через перехідною конус. Слід знати, що повстяний пиж в момент пострілу стискається по висоті приблизно на 30%. Як бачите, ці якості дуже суперечливі, і тому створити пиж з необхідними параметрами досить важко. Якісний пиж при стисканні його між пальцями повинен прийняти форму барильця і не давати звуження в середній частині, що характерно для неякісних пижів.
Висота пижа в патроні будь-якого калібру не повинна бути менше 7 мм. Практично висота пижа береться рівною не менше 9 мм для 12 калібру і повинна перебувати в межах від половини (бажано не менше) до двох третин калібру. Така висота робить пиж стійким при русі по каналу ствола і не дозволяє йому повернутися, наприклад, боком і пропустити порохові гази в дріб. Більш високі пижі, а значить і більш важкі, при вильоті з каналу ствола порушують стрункість польоту дробового снопа, погіршуючи тим самим якість пострілу. Діаметр повстяних пижів повинен бути при стрільбі бездимним порохом приблизно на 0,2-0,4 мм більше внутрішнього діаметра гільзи, а димним порохом - на 0,8 мм.
Слід застерегти мисливців від використання при спорядженні патронів гумових пижів, так як вони створюють при пострілі в патроні дуже високий тиск за рахунок збільшеного тертя об стінки каналу ствола. Те ж саме відбувається і при застосуванні наскрізь просаленной повстяних пижів. Їх застосування може призвести до роздуття ствола або псування запірного механізму рушниці. Деякі мисливці роблять пижі з берести або шкіри, але вони придатні тільки для стрільби димним порохом, так як дуже жорсткі і абсолютно не еластичні.
В даний час іноді застосовуються замість повстяних пижів деревоволокнисті (ДВП). Вони досить легкі і при вильоті з каналу ствола руйнуються, що створює сприятливі умови для лравільного польоту дробового снопа, але обтюрирующие вони дуже погано, а при довгому зберіганні патронів всихають і зменшуються по діаметру, що ще більш знижує початкову швидкість снаряда. Їх бажано застосовувати тільки в якості додаткових пижів. Якщо патрон споряджається тільки ДВП, то рекомендується кілька збільшити заряд пороху. Для 12 калібру пороху «Сокіл» можна збільшити на 0,1 м
обговорення
I had been honored to get a call from a friend as soon as he uncovered the important guidelines shared.
I really appreciate this post. I have been looking all over for this! Thank goodness I found it on.
I just could not leave your web site prior to suggesting that I really enjoyed the standard info a.
