Види сучасних кабелів для монтажу локальної комп’ютерної мережі

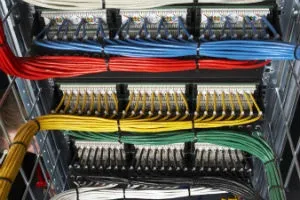

Зараз з'явилися нові безкабельні технології передачі даних, як Wi-Fi і Bluetooth, передають пакети даних через радіохвильові сигнали, проте ці технології далеко не досконалі і мають обмежений радіус дії. Крім того, швидкість передачі даних менше, часто-густо виникають перешкоди при передачі даних, тому великою популярністю користується локальна мережа через кабель як більш надійна і швидкісна.
Однак, кабель кабелю ворожнечу: буває кабель двожильний і багатожильний, кручений і прямий, з цільної житлової або багатожильний, з захистом від перешкод і без неї і т. Д. І т. П. І від усіх цих нюансів залежить швидкість, надійність, довжина пролягання кабелю без підсилювача сигналу. На сьогоднішній день можна виділити такі види кабелів для локальних комп'ютерних мереж:
- коаксіальний мережевий кабель;
- мережевий кабель кручена пара;
- оптоволоконний кабель живлення.
Коаксіальний мережевий кабель
Найбільш старий вид кабелю, який практично не використовується в сучасних комп'ютерних мережах - Коаксіальний мережевий кабель. Його вимирання обумовлено дорожнечею і малою швидкістю передачі даних, все ж якщо Ви вирішили прокласти мережу з коаксіальногокабелю, то найбільш вдалою буде реалізація її топологією «шина». Також вдалим вибором буде топологія «зірка» та «пасивна зірка».

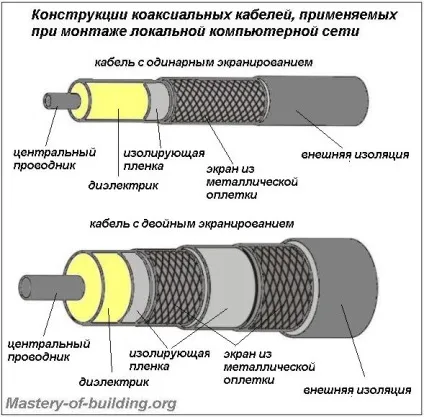

Складається коаксіальний мережевий кабель з двох жив: центральна жила - цілісна мідна (в дуже рідкісному стандарті багатожильний і / або виконана із сплавів, мідна з срібним напиленням), яка представлена серцевиною кабелю, оповита в товсту ізоляцію - діелектрик, він являє собою спінений поліетилен.
З цієї ізоляції йде плетіння так званого «зовнішнього» провідника, який складається з міді, її сплаву або ж алюмінію. Він же іменується як екран. При цьому можуть бути різновиди кабелю з подвійним екраном, коли одне плетіння розділяється від іншого додатковим тонким шаром ізоляції.
Захисна оболонка зовнішнього провідника виконана в основному з поліетилену або полівінілхлориду, стійких до ультрафіолету, але бувають дорогі кабелю з тефлоновим оболонкою.
Види коаксіальний кабель має різноманітні і їх дуже багато, але конкретно коаксіальний кабель для локальної мережі різниться по двом стандартам передачі пакетних даних:
Переваги коаксіальногокабелю полягають в його ефективному екранування, що дозволяє проводити його на далекі відстані і виключає перешкоди, а також високої міцності, яка зменшує ризик механічного пошкодження кабелю. Крім того, коаксіальний кабель легко монтувати, приєднувати штекери, двійники та інші деталі можна звичайними ручними інструментами своїми руками.
Недоліки коаксіальногокабелю полягають в низької пропускної здатності при використанні в локальних комп'ютерних мережах, на тлі цього вагомим недоліком є висока вартість самого кабелю і штекера / двійників / перехідників та інших складових. Плюс мережеві плати для цього виду кабелів вже практично не випускаються, комутатори і концентратори для них вважаються застарілими.
Мережевий кабель кручена пара
Сучасний і найбільш часто використовуваний при проведенні локальних комп'ютерних мереж - кабель з крученими парами. Застосовується як в домашніх, так і в адміністративних локальних мережах з топологією «зірка» і має відмінне співвідношення ціна / якість. Тобто, мережевий кабель для локальної мережі цього виду має порівняно високу швидкість передачі даних по відношенню до коаксіального кабелю, при цьому вартість їх невелика.
Складається мережевий кабель кручена пара для локальних мереж з чотирьох пар провідникових монолітних мідних жил перетином кожної в 0,4-0,6 мм. Товщина жили такого кабелю становить 0,51 мм з урахуванням товщини ізоляції провідника - 0,2 мм. Матеріалом для ізоляції служить в бюджетних варіантах кабелю полівінілхлорид (позначення - PVX), в більш дорогих кабелях застосовується поліпропілен і поліетилен (позначення - PP і PE) і самі високоякісні кабелю кручений пари виконуються з ізоляцією зі спіненого поліетилену або тефлону.
За ступенем захисту від перешкод буває неекранований кабель і кабель з кручений парою екранований. Екранування може бути виконано з дротяних плетінь, з алюмінієвої фольги / алюмінізірованной плівки як окремих пар, так і всього пучка разом.

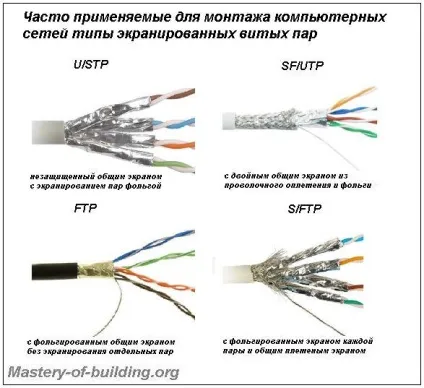

Існують кабелю з такими типами екранування:
- незахищений взагалі ніяким екраном кабель витої пари (UTP);
- незахищений загальним екраном з екрануванням пар фольгою (U / STP);
- з фольгированним загальним екраном без екранування окремих пар (FTP);
- з дротовим екраном кожної пари загальним дротовим екраном (STP);
- з фольгированним екраном кожної пари загальним плетеним екраном (S / FTP);
- з подвійним загальним екраном з дротяного обплітання і фольги (SF / UTP).
При цьому у всіх позначеннях присутній «TP» - це вказує на вид кабелю - twisted pair (з англ. - кручена пара). Ті літери, які йдуть попереду, власне і вказують на наявність / відсутність екранування, тип екранування, а також і матеріал, з якого виконано екранування. Так, буква U (Unshielded) вказує на відсутність екранного захисту, F (Foiled) - позначає наявність загальної фольгованої загальної екранної ізоляції всього пучка пар, S (Shielded) - екран у вигляді дротяного обплітання кожної окремої пари і (Screening) - екран у вигляді оплеток всього пучка кручених пар.
Сучасні кабелю кручений пари застосовуються в наступних стандартах технологій передачі пакетних даних:
- 100BASE-TX Ethernet;
- 1000BASE-T Ethernet;
- 10GBASE-T Ethernet;
- 40GbE, 100GbE.
Стандарт 40GbE і 100GbE - найсучасніші і високошвидкісні технології пакетної передачі даних, які призначені для мережі Gigabit Ethernet з кабелем CAT. 7a. При швидкості передачі даних 40 Гбіт / сек довжина передачі - 50 м, при 100 Гбіт / сек - 15 м.
Оптоволоконний кабель живлення
Всі існуючі на сьогодні види кабелів для локальних мереж поступаються за всіма характеристиками оптоволоконному мережевого кабелю. Однак, його вартість і складність в монтажі не дають йому широкого поширення, він в основному служить для з'єднання локальних мереж на далеких відстанях.
Являє собою оптоволоконний кабель живлення провідник світла. Світло передається в такому кабелі по скляних або пластиковим жилах, відбиваючись від внутрішніх стінок. Існує оптоволоконні види кабелів комп'ютерних мереж, які розрізняють по діаметру серцевини скляного волокна, відповідно і за способом передачі світлових сигналів:
Одномодові оптоволоконні кабелі мають діаметр серцевини скляного волокна, рівний 7-10 мікрон. У зв'язку з таким тонким діаметром, волокно призначене для проходження одномодового випромінювання.
Багатомодові оптоволоконні кабелі мають скляні волокна з серцевиною, діаметр якої за європейським стандартом дорівнює 50 мікрон, 62,5 мікрон - за японським і північноамериканському стандартам. Відповідно, за такими серцевину проходять кілька мод під різним кутом заломлення.
Переваги оптоволоконного кабелю полягають у тому, що швидкість передачі дані просто феноменальна - теоретично, не існує на сьогоднішній день такого мережевого обладнання, яке могло б підтримати таку швидкість передачі даних, на яку здатний оптоволоконний кабель. Крім того, перешкоди для такого кабелю зовсім не страшні.
Недоліки оптоволоконного кабелю дуже вагомі: висока вартість кабелю і допоміжних, монтажних і мережевих елементів для нього. Крім того, монтаж такого кабелю вимагає спеціальних інструментів і кваліфікації майстра-кабельника. Таким чином, вибір кабелю для локальної мережі не доцільно робити на користь оптоволокна, відповідно, не будемо розглядати всі його характеристики.
