види редукторів

Цей механізм можна назвати ключовим інженерно-технічним пристроєм. Його можна описати як механізм перетворення надходить крутного моменту з подальшою передачею на інші системи. Зазначене визначення характеризує загальний принцип роботи, а в більш широкому сенсі редуктором можна назвати будь-який перетворювач напрямку руху, тиску або крутного моменту.

Ключовими характеристиками таких пристроїв вважаються:

ККД;
кількість обертальних валів;
передана потужність;
призначення.

Існує безліч видів редукторів: механічні. газові. редуктори тиску води. турбінні та інші. Вони знижують тиск рідкого або газоподібного середовища і здатні змінювати напрямок потоку. Їх робота грунтується на подібному принципі, однак внутрішній устрій і сам механізм перетворення відрізняються. Коректна класифікація редукторів можлива тільки при комплексному розгляді всіх ключових особливостей конкретного типу.

Класифікація за основними ознаками

Сучасні інженерно-технічні стандарти передбачають класифікацію редукторів за такими ознаками:

конструкція використовуваної передачі;
просторове розташування елементів;
конструктивне виконання.

За просторовому розташуванню ключових елементів ці пристрої підрозділяються на редуктори вертикального виконання і традиційні горизонтальні. Конструктивне виконання передбачає два додаткових виду: чистий редуктор, і редуктор з руховою установкою (мотор-редуктор). Однак загальноприйнятою класифікацією редукторів вважається така по типу використовуваного передавального вузла (передачі).

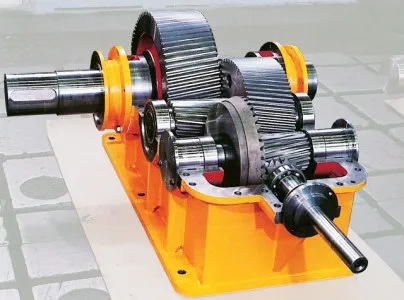

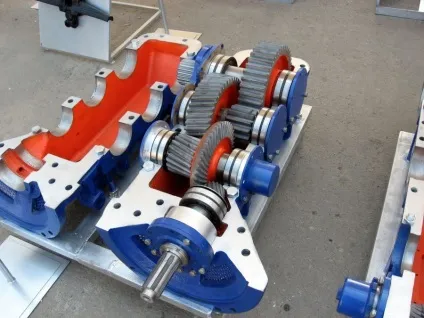

Редуктори з циліндричної і конічної передачею

Як передавального вузла використовується левередж циліндричної або конічної форми. Показник ККД редукторів цього типу надзвичайно високий: від 80 до 98% в залежності від кількості ланок. Важливою особливістю циліндричних і конічних редукторів вважається відсутність елементів, що нагріваються. Через простоту свого внутрішнього устрою вони не потребують додаткового охолодженні або посиленні конструкції, що пояснює їх високу надійність і простоту в експлуатації.

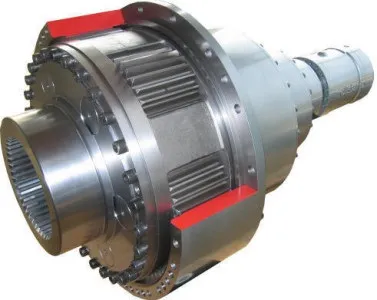

планетарні редуктори

Тут робочим елементом виступає планетарна передача, яка перетворює надходить на неї крутний момент. Планетарні передачі відрізняються від стандартних принципом своєї роботи: в основі перетворення лежить обертальний рух в межах однієї геометричної осі. Особливості будови планетарних вузлів дозволяють створювати вкрай компактні редуктори, які широко використовуються в різних галузях приладобудування і промисловості.

За своїми характеристиками планетарні редуктори займають проміжну ланку між циліндричними і черв'ячними. Вони мають менший ККД, ніж у циліндричних, однак більш компактні і значно довговічніший редукторів черв'ячного типу. Між собою планетарні редуктори відрізняються кількістю передач, їх розташуванням щодо головної осі, конструктивним виконанням.

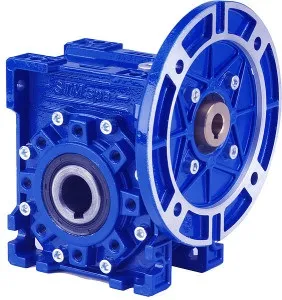

черв'ячні редуктори

В якості основного конструктивного елемента тут виступає черв'ячна передача, яка здатна перетворювати не тільки прямий крутний момент, але і кутову швидкість. Своїй назві черв'ячний редуктор зобов'язаний несе гвинта, який здійснює перетворення. Він являє собою масивний спіралевидні гвинт, зовні схожий на земляного черв'яка. ККД червяних редукторів значно нижче, ніж у традиційних циліндричних.

Страждає і надійність: через складної конструкції черв'ячні редуктори вимагають ретельного дотримання технологічних стандартів, а при підвищеному навантаженні можуть виходити з ладу. Тим не менш, цей тип редукторів незамінний в тих випадках, коли потрібно встановити передавальне з'єднання з перпендикулярно співвідносяться осями.

хвильові редуктори

У конструктивному плані хвильової редуктор складається з нерухомого корпусу з внутрішніми зубами і гнучкого елемента, який з'єднується з ведучим валом. Гнучкий елемент має овальну форму і обертається усередині корпусу, створюючи хвилеподібні обурення.

Хвильові редуктори забезпечують дуже велике передавальне відношення - набагато вище, ніж таке у будь-яких інших видів редукторів. Крім того, відносна простота і компактність дозволяє використовувати їх для з'єднання герметично відокремлених відсіків.

Загальні особливості і додаткові характеристики

Як було зазначено раніше, редуктори практично не зустрічаються в чистому вигляді. Так, вертикальні циліндричні редуктори найчастіше мають кілька конічних передач, розташованих горизонтально. В черв'ячних редукторах використовуються двоступеневі гвинти з додатковим вихідним валом. Крім того, всі редуктори можуть виготовлятися з двох конструктивних варіантах: чисто механічні і мотор-редуктори. Останні набули найширшого розповсюдження і являють собою єдиний пристрій, що сполучає в собі електродвигун, редуктор механізм і різні допоміжні елементи.

Використання редукторів різних типів

Редуктори виступають в якості основного елемента більшості складних пристроїв і агрегатів. Вони знайшли застосування практично у всіх галузях промисловості. У важкій промисловості найбільшого поширення набули циліндричні і черв'ячні редуктори, які використовуються для передачі крутного моменту на робочий інструмент.

В автомобілях редуктор - найпоширеніший елемент. Коробка передач, карданний вал, гальмівні системи, бензинові насоси і регулятори - у всіх цих вузлах використовуються редуктори різного типу.

Газові редуктори і редуктори тиску води використовуються як в газодобувної та переробної промисловості, так і на побутовому рівні (див. Видобуток природного газу: особливості та підводні камені). Вони дозволяють контролювати тиск рідини або газу, змінювати його напрямок.

Мотор-редуктори є ключовими елементами побутової техніки: міксери, комбайни, пральні машини і дрилі використовують планетарні або хвильові мотор-редуктори для створення оптимальних режимів роботи.
