Види і порівняльні характеристики радіаторів опалення та схеми підключення
Напевно, кожна людина хоча б раз у житті відчуває цю ні з чим незрівнянну радість - придбання власного житла. І цілком природно, що кожному хочеться зробити свій будинок красивим, зручним, теплим і затишним. Адже будинок - це основне, що потрібно людині, не дарма ми все життя пам'ятаємо тепло рідного "вогнища", де б потім не жили. Сюди ми приходимо після напруженого робочого дня, тут відпочиваємо від життєвих колотнеч і негараздів, тут ростуть і дорослішають діти, чекають улюблені.
Головна вимога до житла не змінилося з часів кам'яного століття і перших печерних поселень. У будинку повинно бути тепло. Сьогодні грітися біля вогнища або підкидати поліна в піч - доля туристів і жителів неперспективних сіл. Більшість з нас знаходиться в повній залежності від систем більш-менш центрального опалення.
Часті відключення і аварії в тепломережі можуть перетворити навіть не дуже холодну зиму в кошмар. Падіння температури в житловому приміщенні нижче + 15 ° С швидко прирівняє вас до жителів Крайньої Півночі. Однак, не тільки примхи комунальних служб можуть виявитися причиною страждань. Де в чому когось винити крім самих себе. Ретельніше вибирайте опалювальні прилади, громадяни. Ретельніше!
Затеівая розмову про можливості різних опалювальних систем і приладів, представлених на сучасному українському ринку, спочатку визначимося в термінах і поняттях. Непроста опалювальна думка вимагає точності.
Опалення будинку (квартири) може бути місцевим і центральним. За схемою обігріву системи діляться на залежні і незалежні, а за способом циркуляції гарячої води опалення буває з штучною і природною циркуляцією.
По трубах теплоносій добирається до кімнати, де належить виділити тепло в навколишнє атмосферу. Процес випромінювання тепла по-науковому називається радіацією. Тому-то всім знайоме пристрій і звуть радіатором. Його сконструювали таким чином, щоб нагріваючись зсередини, він контактував з повітрям як можна більшою площею поверхні. Саме тому радіатори володіють деколи такими химерними формами. Серед безлічі підвидів радіаторного племені зустрічаються такі:
Види радіаторів опалення
- ребристі труби
- опалювальні панелі
- секційні і панельні радіатори
- конвектори
- гладкотрубние регістри
- рушникосушки
Розглянемо насамперед всім нам звичні чавунні "гармошки" під вікнами.

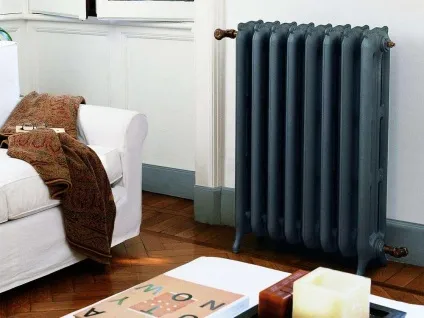

Чавунний радіатор - наш традиційний український опалювальний прилад. У нинішньому вигляді, майже без змін він виробляється вже більше 100 років. Заради нього було побудовано безліч заводів по всій країні. А в Москві, недалеко від метро "Войковська" навіть є кілька Радіаторскіх вулиць, суцільно заселеннних працівниками відповідного підприємства.
"Чавунний радіатор колончатого типу" шанується в народі самим міцним і самим довговічним опалювальним приладом. Сірий чавун рівномірно випромінює тепло, довго його зберігає і має високу стійкість до корозії.
Чавунні радіатори випускають двоколонні секціями. Сантехнічні служби можуть легко збирати з них самі гармошки будь-якої довжини. Крім того заводи-виробники поставляють радіатори в готовому вигляді, по 7-8 секцій в приладі. Найбільш поширена модель - радіатор МС-140 - може експлуатуватися при робочому тиску теплоносія до 8 Ат, всі інші радіатори - 6 Ат.
З величезним запізненням відгукнувшись на зміни в типовому будівництві, заводи, нарешті, стали випускати радіатори, які підходять за розмірами до сучасних домівках. Якщо раніше вам довелося б зменшувати вікно або збільшувати кімнату, щоб встановити чугуніну в панельному будинку, то зараз легко можна вибрати необхідні габарити: від 300 до 700 мм по висоті, і глибиною від 90 до140 мм.
Одним з самих "хворих" питань для вітчизняних радіаторів є їхній зовнішній вигляд. Адже важливі не тільки технічні характеристики приладів, але і те, наскільки гармонійно і співзвучно стилю всього будинку вони виглядають. А виглядають вони жахливо. Тому в масі своїй поважаючи функцію чавунці, мешканці всіляко намагаються прибрати з очей геть ганьба радянського дизайну. Радіатори приховують як спятившего родича. І вигнати не можна, і гостям не покажеш. У хід йдуть фіранки, всілякі екрани і декоративні грати.

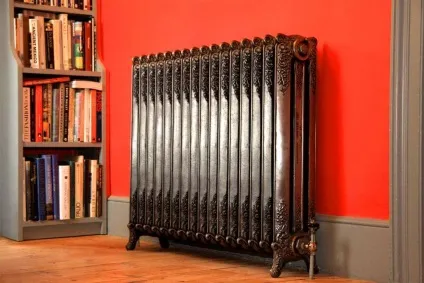

А між тим, Україна завжди славилася художнім литвом. В інтер'єрах дореволюційних будівель зустрічаються химерні скульптури на левових лапах, прекрасні жіночі тіла, ажурні рослинні візерунки. І все це - з чавуну. І все це гріло! За нинішньої любові до пишної меблів, ліпнині, колонам і іншим атрибутам полусветского затишку, просто незрозуміло, чому ніхто ще не зайнявся виробництвом художніх радіаторів.
Основним конкурентом чавуну в радіаторостроеніі є, звичайно, сталь. Сталева батарея важить набагато менше, метал тонше, і тому прилад нагрівається набагато швидше. Для того, щоб чавунна батарея нагрілася до 40оС, температура води в системі повинна бути не нижче 60оС. В "крейсерському режимі" щонайменше десяток градусів піде тільки на розігрів радіатора і кімнатної температури не додасть.
Сталеві радіатори представляє собою лите виріб, з верхнім і нижнім колекторами, і з'єднує їх вертикальним каналом. З обох сторін ребра з'єднуються один з одним перпендикулярними панелями, які не тільки збільшують тепловіддачу, але і утворюють рівну поверхню. Через це пил не скупчується в закутках, і сам радіатор не має потреби в "паранджі", оскільки виглядає не тільки цілком благопристойно, але і навіть з якимось "хай-Файн" шиком.
Радіатори цього типу, зрозуміло, імпортні і завозяться в основному з Європи. Найбільшого поширення набули прилади Calidor, що випускаються компанією Fondital, модель Mix від фірми Global, Radus (Чехія) і IPS - продукція компанії Pasotti. Незважаючи на підозри, що всі ці італійці і навіть чехи нічого не знають про російську зиму і капризи вітчизняних слюсарів, зазначені марки пройшли випробування в НДІ сантехніки і рекомендовані для застосування в українських умовах. Більш того, деякі досвідчені будівельні фірми (див. Статтю "На початку був прект" на стор. 12. - прим. Ред.) Прямо рекомендують їх як дуже надійні і зручні в користуванні.
Іншу велику групу складають панельні радіатори. На українському ринку зустрічається цілий ряд схожих по естетичному оформленню і близьких за своїми техніко-економічними характеристиками марок, серед яких найбільшого поширення набули прилади вітчизняного виробництва, що випускаються на підприємстві Мосварт і радіатори фірм Delonghi, Korado-Radir, Purmo, Roca та інші. З усього різноманіття представлених на ринку моделей найбільшою популярністю користуються радіатори з висотою 600 мм, так як вони найкращим чином вписуються у звичне для опалювальних приладів місце під підвіконням. Модифікації панельних радіаторів, представлених фінською компанією Purmo, італійської Korado і деякими іншими, найбільш адаптовані до українських умов. Їх конструкція забезпечує хороший розподіл теплого повітряного потоку і дозволяє уникнути скупчення пилу на стіні і на самому радіаторі. Це відіграє важливу роль. Особливо при установці опалювальних приладів в будинках з підвищеними гігієнічними вимогами (дитячих установах, лікарнях і т. П.).
Сталеві панельні радіатори розраховані на робочий тиск до 10 атмосфер і температуру до 150 ° С. Випускають радіатори двох типів: РСВ - колончаті з вертикальними каналами між верхнім і нижнім горизонтальними регістрами і РСТ - з горизонтальними каналами. Найбільш дешевими є радіатори серії 11К, а радіатори серії 22К володіють більшою теплопровідністю і компактністю. На думку фахівців, радіатори цих серій є найбільш економічними і привабливими з естетичної точки зору. Подвійне емальоване покриття забезпечує максимальну стійкість фарби. Комфортабельні і витончені конструкції подібних термосістем прекрасно вписуються в будь-який самий неординарний інтер'єр. У заводській забарвленням використовується широка гама кольорів, в тому числі - хром, антрацит, золото.

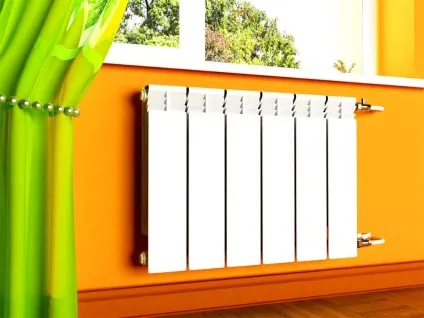

Іншим нововведенням є радіатори з подвійного металу. Біметалічна технологія вважається на сьогоднішній день найбільш "просунутої". У такому радіаторі кожен метал використовує свої переваги: сталевий сердечник забезпечує міцність системи, а алюмінієві оребрення - високу тепловіддачу. Конструкторська документація дозволяє використовувати біметалічні радіатори в системах з робочим тиском до 10 АТ. Монтаж і розподіл теплоелементов значно зменшуються за рахунок абсолютної симетрії і універсальності, а використання каучукових термостійких прокладок гарантує міцність з'єднання між елементами. Ці радіатори випробувані на міцність і сертифіковані в НДІ сантехніки. Фахівці особливо відзначили їх високі енергозберігаючі властивості Ціни на біметалічні радіатори коливаються в межах від 16,50 до 22 у. е. в залежності від технічних характеристик.
Сподіваємося, що змогли вам трохи допомогти розібратися в типології радіаторів, і для орієнтування пропонуємо таблицю порівняльних характеристик опалювальних приладів секційних і панельних радіаторів. У наступних номерах журналу ми припускаємо більш детально розповісти про найбільш популярних моделях, порівняти їх технічні параметри та відгуки вільних і невільних випробувачів. Розповімо і про жахливі події з неякісними радіаторами, і про сумні наслідки неправильного розрахунку робочих режимів опалення. А поки нагадаємо, що монтаж радіаторів повинен вироблятися сертифікованим фахівцем в повній згоді зі Будівельними Нормами і Правилами (СНиП). Таким фахівцем в першу чергу є ваш районний сантехнік. Майте на увазі, що він, як правило, дуже ревно ставиться до того, що вважає своїм пасовищем. Все одно вам не обійтися без його послуг - при монтажі доведеться відключати опалення. І потім, купуючи радіатор потрібно знати робочий тиск опалювальної системи - таємницю, яку ДЕЗ тримає за сімома печатками.
Так що, навіть якщо ви не довіряєте казенному слюсарю братися за новісінький радіатор своїми безцеремонними ручищами, все одно кличте його, поїть і догоджати. Запитуйте ради і давайте чайові. Ремонтні робочі прийшли нізвідки і підуть в нікуди, а ображений сантехнік буде похмуро нудитися в диспетчерській і все пам'ятати. І одного разу ви йому зателефонуйте.
Характеристики батарей радіаторів опалення
Колончатого і секційні
Системи підключення радіаторів опалення
Місцеве (автономне) опалення - джерело теплоносія (котел) і вся трубопровідна мережа знаходяться в приміщенні і повністю забезпечують весь процес обігріву. Ніяких зовнішніх пристроїв дана система не використовує.
Центральне опалення - джерело теплоносія розташований за межами приміщення і подає тепло по мережі трубопроводів в кілька будинків (квартир).
Залежна система найбільш поширена. Нагріта до 150 ° С в котлі вода надходить до вузла управління, де після підмішування холодної води загальна її температура падає до 90-100 ° С, а потім потрапляє в радіатори приміщень. Після цього втратила температуру вода потрапляє в зворотний теплопровідності і надходить знову в котел для повторного нагріву.
Незалежна система. Теплоносій (гаряча вода) надходить у водонагрівач, де температура гарячої води використовується для нагріву води в системі опалення будівлі. При цьому вступник від котла теплоносій (гаряча вода t = 150 ° C) і вода в системі опалення (t = 90-100 ° C) ізольовані один від одного.
Природна (гравітаційна) циркуляція можлива в невеликих системах за рахунок різниці щільності холодної та гарячої води.Іскусственная циркуляція. Рух теплоносія в мережі трубопроводів забезпечується насосами.
