Виразкова корозія - це

корозія металів. яка призводить до утворення питтингов [англ. pitting, від pit-покриття-вать (ся) ямками], т. е. виразок, порожнин в металі, що починаються з його поверхні. Питтингов виникають гл. обр. в захисному шарі (нанесеному або утворився природ. чином) по місцях разл. дефектів (тріщин від внутр. напружень, пор, микровключений, виходу на пов-сть кордонів зерен, дислокацій і т. п.). Залежно від тривалості П. к. І ін. Чинників глибина і діаметр піт-тингу можуть змінюватися від мкм до см. Питтингов можуть порушувати функціонування самих разл. виробів-від тонких мембран і провідників мікросхем до товстостінних апаратів, ємностей і труб. Серед причин корозійних пошкоджень хім. і енергетичних. обладнання частка П. к. складає від 15 до 50%. Від питтингов часто розвиваються корозійні тріщини (див. Корозія під напругою), що значно підвищує небезпеку П. к.

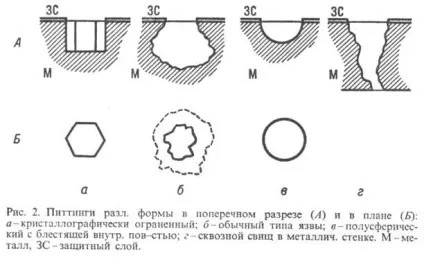

П. к. Протікає по ЕлектроХіт. механізму (див. Корозія металів) .Лінейная швидкість поглиблення питтинга при стабілізованою П. к. металу M може досягати 10-10 4 мм / рік. Це обумовлено тим, що в питтингов локалізується анодная р-ція M = M z + + Zе (z-Зарядове число іона), а катодна р-ція найчастіше протікає в набагато більшій за розмірами зоні пов-сті навколо питтинга, якщо захисний шар досить електропроводів. Таким св-вом мають MH. пассивирующие шари (див. Пасивність металів), окалина, що виникає при високотемпературної газової корозії, катодні металеві. покриття та ін. Наїб. специфічна за своїм механізмом П. к. пасивних металів, зазвичай пов'язана з впливом того чи іншого активирующего аниона A (Cl -. Br -. CNS -.. і ін.) на активні центри фізична хімія (дефекти). Такі центри періодично виходять на пасивну пов-сть в міру се розчинення, утворюючи ділянки з короткочасно покращення. локальною швидкістю розчинення, к-які можуть стати зародками питтингов. У водних і мн. водно-орг. середовищах перетворення зародка в стійко розвивається піттінг зазвичай відбувається за умови, що потенціал корозії металу перевищує недо-рої значення, наз. критич. потенціалом піттінгообразованія Е пк (мінім. потенціал П. к.). Для металу, потенціал корозії догрого знаходиться в пасивній або активної області (Е кор або Е'кор соотв. Рис. 1) (див. Анодное розчинення), при досягненні Е пк відбувається різке зростання анодного струму розчинення. Імовірність розвитку зародка питтинга перевищує ймовірність його загибелі (репассіваціі) внаслідок того, що поблизу активних центрів через прискорений міграц. підведення аніонів-активаторів А підвищена їх локальна концентрація в розчині, а на самих центрах соотв. адсорбція. В результаті при EЕ пк пасивуючий шар MOx втрачає енергетичних. стійкість в системі M (MOx) - А - H2 O. Вважають, що при EЕ пк досягається настільки висока локальна швидкість анодного розчинення в активних центрах (i піт), що вона перевищує швидкість процесу репассіваціі, оскільки йому перешкоджає освіту при розчиненні металу агресивного кін -центрір. кислого розчину солі M і А чи сольового (оксісолево-го) шару, що володіє високою катионной провідністю. Поки при зростанні питтинга значення i піт. пов'язані зі швидкістю u піт відповідно до закону Фарадея, залишаються досить високими, процес самопідтримується. Найважливішу роль відіграє каталитич. участь в р-ції аніонів А. Мабуть, до.-л. з ЕлектроХіт. стадій процесу поблизу Е пк уповільнена, що призводить до збільшення i піт з ростом електродного потенціалу (ділянка AB на кривій, рис. 1); при цьому зазвичай утворюються питтингов типів а і б (рис. 2). В області більш високих значень E (ділянка CD) процес лімітується транспортної стадією (підведення H2 O або відведення M z +) або оміч. падінням потенціалу і має схожість з електролітич. поліруванням металу (утворюються питтингов типу в, рис. 2).

Величина Е пк залежить від природи металу, т-ри, складу р-розчинника, концентрації з А і природи аніонів-активаторів (див. Табл.). При звичайних т-рах у водних розчинах нітрати-іонів Е пк знижується приблизно на 0,1 В з ростом з А на порядок і в ряду Сl -. Br -. I - для одних металів зростає (Fe, Zr, Al і ін.), А для інших убуває (Ti, Nb, Та). Збільшувати E пк і тим самим пригнічувати П. к. Можуть мн. неорг. аніони (в умовах, коли вони самі її не викликають) та деякі орг. в-ва (інгібітори П. к.).

При відсутності анодної поляризації П. к. Пасивного металу розвивається в умовах, коли катодний процес зміщує його потенціал в область EЕ пк (крива 2. потенціал на рис. 1). У зв'язку з цим в якості практич. ЕлектроХіт. характеристики стійкості металу проти П. к. можна використовувати різницю = Е Пкч екор, з підвищенням до-рій ймовірність П. к. різко зменшується. Зростання м. Б. досягнутий застосуванням металів з високими Е пк (напр. титану в хлоридних розчинах) або використанням цих металів в якості легуючих елементів (напр. хрому в сплавах Fe-Cr і Fe-Cr-Ni); корисні гомогенізація структури шляхом рафінування, тримаючи. термомех. обробки, аморфизации; зменшення c А. введення в р-р інгібіторів П. к. води і ін. Можна також збільшити зниженням Е кор, напр, знижувати концентрацію окислювача в розчині. Ефективна електрохімічний захист зі зміщенням потенціалу металу від в область E <Епк.

ЗНАЧЕННЯ КРИТИЧНОГО ПОТЕНЦІАЛУ ПІТТІНГООБРАЗОВАНІЯ ДЕЯКИХ МЕТАЛІВ (0,5-1,0 M водний розчин NaCl при 20-25 0 C)

* Щодо нормального водневого електрода.

Літ .: Колотиркін Я. М. Попов Ю. А. Алексєєв Ю. В. в зб. Підсумки науки і техніки. Корозія і захист від корозії, т. 9, M. 1982; Кеші Г. Корозія металів, пров. з нім. M. 1984; Кузнєцов Ю. І. "Захист металів", 1984, т. 20, № 3, с. 359; Фрейман Л. І. в зб. Підсумки науки і техніки. Корозія і захист від корозії. т. 11, M. 1985; Томашов Н. Д. Чернова T. П. Теорія корозії і корозійностійкі конструкційні сплави. M. 1986. Л. І. Фрейман.

Хімічна енциклопедія. - М. Радянська енциклопедія. Під ред. І. Л. Кнунянц. Тисяча дев'ятсот вісімдесят-вісім.

Дивитися що таке "піттінговой корозії" в інших словниках:

Піттінговой корозії - освіту в металі корозійних виразкових порожнин (питтингов), що починається з його поверхні. Питтингов виникають головним чином по місцях різних дефектів (тріщин, пор і т. П.) В захисному шарі і можуть порушувати функціонування самих різних ... Великий Енциклопедичний словник

виразкова корозія - taškinė korozija statusas T sritis chemija apibrėžtis Vietinė korozija, kurios metu susidaro nuo paviršiaus į metalą plintančios duobutės. atitikmenys: angl. pit corrosion; pitpoint corrosion; pitting corrosion; point corrosion; pointed corrosion ... Chemijos terminų aiškinamasis žodynas

виразкова корозія - освіту в металі корозійних виразок, порожнин (питтингов), що починається з його поверхні. Питтингов виникають головним чином по місцях різних дефектів (тріщин, пор і т. П.) В захисному шарі і можуть порушувати функціонування самих різних ... ... Енциклопедичний словник

виразкова корозія - [pitting corrosion] локальне корозійне руйнування у вигляді точкових виразок Дивись також: Корозія ножова корозія морська корозія місцева корозія корозія при терті ... Енциклопедичний словник по металургії

Піттінговой корозії - освіту в металлс корозійних виразок, порожнин (питтингов), що починається з його поверхні. Питтингов виникають гл. обр. по місцях разл. дефектів (тріщить, пор і т. і.) в захисному шарі і можуть порушувати функціонування самих різних виробів від ... ... Природознавство. енциклопедичний словник

Корозія виразкова - - корозія на ділянках малої площі, що досягає значної глибини. [ГОСТ 9.908 85] Корозія виразкова - корозія на ділянках малої площі, що досягає значної глибини. [Блюм Е. Е. Словник основних металознавчих ... ... Енциклопедія термінів, визначень і пояснень будівельних матеріалів

Корозія - [corrosion] (від лат. Corrosio роз'їдання) разрушеніяе металів і сплавів внаслідок хімічного і електрохімічного взаємодії їх із зовнішнім середовищем. При цьому метал або компоненти сплаву переходять в іонну (окислене) стан. Наука про ... ... Енциклопедичний словник по металургії

корозія при терті - [fretting corrosion] корозійно механічний знос руйнування поверхні металу при стирається впливі іншого тіла і одночасній дії корозійного середовища (Дивись Фреттинг корозія) або непосредстенная истирающим дією самої ... ... Енциклопедичний словник по металургії

корозія при зварюванні - [welding corrosion] корозія, пов'язана зі звареним з'єднанням і йде по шву або околошовной зоні (термічні впливу); Дивись також: Корозія виразкова корозія ножова корозія морська корозія ... Енциклопедичний словник по металургії
