Дмитро Токарев живе в приватному будинку. Все водопостачання в ньому - з колодязя. Щоб вода відповідала всім стандартам якості, винахідливий чоловік самостійно встановив багатоступеневу систему підготовки води і, незважаючи на істотні витрати, пристойно заощадив. Ось його розповідь.

Через високий рівень ґрунтових вод колодязь у нас неглибокий. З цієї причини якість води виявилося не перший сорт. І це ще м'яко сказано. У колодязь потрапляє верховодка - не вода, а каламутна жовто-коричнева рідина. Стоячи під душем, я завжди

відчуваю її характерний металевий запах. Якщо налити її в стакан, то через кілька годин вона стає ще мутніше і випадає іржавий осад. Вся сантехніка в будинку за тиждень покривається іржавим нальотом і плямами. Треба було щось робити.

У пошуках кращого рішення очищення води на дачі

Поглибити колодязь і досягти чистих водоносних шарів не вийшло. Потужний пливун зсував 400-кілограмові бетонні кільця, як іграшки.

І інші мої спроби змінити ситуацію нічим не закінчилися.

Фільтри зі змінними картриджами допомогли лише частково. Зовні ніби чиста вода як і раніше огидно пахла і бруднила сантехніку. Згодом ці фільтри і тракти посудомийної і пральної машин забивалися, а пластикову арматуру унітазних бачків заклинювало. Картриджів фільтрів вистачало на два місяці. Залишалося логічне, але дороге рішення - очищати по-дорослому.

Я поставив собі таке завдання: побудувати систему своїми силами, не використовувати дороге професійне обладнання,

яке зазвичай встановлюють на харчових виробництвах, досягти рівня очищення води, що дозволяє прати, мити посуд і приймати душ. Головний критерій - немає іржавому нальоту і огидному запаху. Додаткова умова видала чоловіка: можливість прати білу білизну.

Технічно з води необхідно було прибрати розчинену глину і з'єднання металів. Я не професіонал водоочищення, тому хімію процесу описувати не наважуся, важливий лише результат. Вивчивши способи очищення води, я

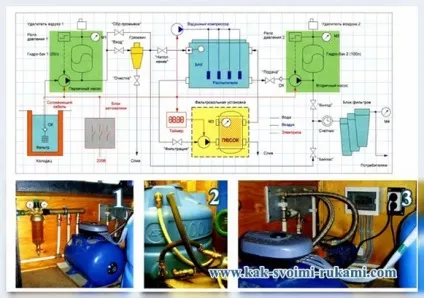

зупинив вибір на системі з безнапірної аераційної колоною. В результаті розробив не зовсім стандартну схему (див. Малюнок).

Конструкція системи очищення води на дачі

Система містить доступні елементи, її легко зібрати самостійно.

• дві насосні станції поверхневого типу з гідробака;
• пластиковий 200-літровий бак, який служить колоною;
• фільтрувальна установка з пісочним фільтром;
• блок з трьох фільтрів зі змінними картриджами;
• грязевик, запірна арматури, з'єднувальні труби і шланги.

Окислюються у воді сполуки, в основному металів - заліза, марганцю та інших, - в процесі аерації переходять в менш водорастворимую форму. У цьому виді вони затримуються механічними фільтрами. Щоб підвищити ресурс «механікі-, доцільно використовувати більш ємкі фільтри з пісочної засипанням. Для цього можна використовувати установку з пісочним фільтром для очищення басейнів. Можливість промивати систему фільтрів масу робить установку вічної. На відміну від безперервно квітучої води басейну частка органіки в колодязної води мінімальна. Тому часто міняти наповнювач не доводиться. Пісок фільтра в процесі роботи «залізо», чим підвищує ефективність фільтрації. Саме тому неспеціалісти не рекомендують змінювати систему фільтрів масу. Штатний насос установки спрощує схему підключення до колони. Можна доповнити систему функцією озонування, але це значно збільшить її вартість.

Збірка і робота системи дачної очищення води

Моя система водоочистки працює так: первинний насос поверхневого типу закачує воду з колодязя в бак-колону через фільтр-грязевик. Поплавковий клапан бака забезпечує потрібний рівень води. У бак з компресора через розпилювачі безперервно подається повітря для окислення домішок. Процес повноцінного окислення досить тривалий, тому механічна очистка води в баку проводиться не безперервно, а із заданою періодичністю. Вода в установку фільтрації надходить з нижньої частини бака - так можна захопити більше

осаду, який випав в процесі окислення. У всіх установках для басейнів є таймер, він включає фільтр один раз на добу, але нам такий режим не підходить - це необхідно робити кожні 2-3 години. Вихід знайшовся швидко. Я купив недорогий програмований таймер управління електричним навантаженням. Тепер фільтрувальна установка включається кожні 2 години і працює протягом 5 хвилин

Очищена вода надходить на вторинну насосну станцію, яка відновлює тиск води в системі будинку. Для роботи насоса в щадному режимі встановлено 100-літровий бак. Єдине призначення цього бака - демпфіровать роботу поплавкового клапана набору води в аераційної колоні. Тиск на виході первинної станції відстежується по вбудованому манометру.

Останнім рівнем очищення стали три фільтра зі змінними картриджами. У колбі першого встановлений механічний картридж з порами в 1 -5 мкм. Він затримує недоробки тандему аераційної колони і пісочного фільтра. Другий - вугільний картридж. Запахи, ефективно видаляються при окислювальних реакціях, «домагаються» тут. Третій картридж виконує функцію знезалізнення. Залишки розчинених сполук заліза, яким вдалося пройти аераційну колону, затримуються саме тут. Повністю позбавитися від заліза непросто, але мені вдалося привести показники до санітарній нормі.

Для статистики я змонтував на вході фільтрів лічильник витрати води, щоб контролювати її споживання і термін служби змінних картриджів. Виявилося, що після установки аераційної колони їх ресурс зріс в 8-10 разів.

Підведемо підсумки

Сконструювавши подібну систему, я вирішив задачу в повному обсязі. Все працює автоматично і не вимагає втручання. Рік безвідмовної роботи слабких місць не виявив: вода не пахне, сантехніка білосніжна. Про іржавому нальоті забули - дружина стирає білу білизну. За весь час ні один змінний картридж я не поміняв, так само як і пісок в фільтрувальної установки.

деякі доповнення

Замість первинної насосної станції з метою економії можна було поставити малопотужний насос вібраційного типу, тобто опустити його в колодязь. Це виправдано, адже мета первинної станції не поспішаючи накачати покладені літри в бак, високий тиск і потужність насоса тут не потрібні. Але хитрість в тому, що, маючи в першому контурі продуктивну насосну станцію, ми можемо використовувати її як резервне джерело подачі води в разі несправності аераціонноі колони, поломки пісочного фільтра або виходу з ладу основний вторинної станції. Також це дозволяє проводити ремонтні роботи або обслуговування системи без відключення споживачів.

У систему входять щит автоматів захисту навантаження і елементи управління зігріваючим кабелем, який проходить уздовж засмоктує труби від колодязя до будинку.

Як очистити воду з колодязя на дачі - саморобна система на фото

1. Грязьовик підключений таким способом, що має два режими промивання, пряму і зворотну. Їх комплексне використання дозволяє краще промивати фільтруючий елемент. Якщо підете моєю наприклад, ставте грязевик побільше. Маленькі фільтри швидко засмічуються і вимагають частої промивки. Скляна колба краще.
2. Ємність стандартної аераційної колони вибирається рівною добовому витраті води. Окислення домішок в ній відбувається в нічний час, а вдень вода витрачається споживачами. Я використовував бак ємністю в 2 рази менше.
3.Пріменен економічний і недорогий компресор для аерації ставка. Він має чотири стандартних розпилювача, подібних до тих, що застосовуються в акваріумах. Потужності 20-ватного компресора вистачає для створення достатньої напору повітря. При ємності колони 500-750 і більше літрів доцільно поставити компресори (наприклад, типу «Топас»), що застосовуються в автономних каналізаціях. Їх потужність 50-100 Вт, а й вартість набагато вище.

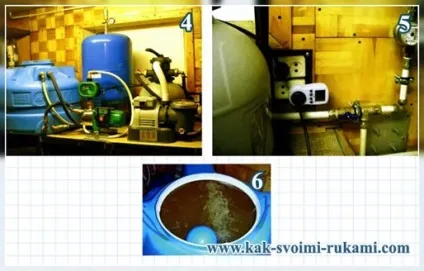

4.Профессіональная колона займає значне місце (найчастіше всю площу бойлерної). Моя система вмістилася на верстаті 1,5 х 0.6 м. Всі елементи мають хороший доступ для контролю і обслуговування.

5. У магазинах і на будівельних ринках продається безліч моделей таймерів управління електричним навантаженням. У них можна запрограмувати кілька програм включення і відключення, як за часом, так і по днях тижня. Це виявилося ідеальним рішенням для управління режимом фільтрувальної установки, вона включається кожні 2 години.

6. Вода, очищена фільтрувальної установкою, надходить в бак через верхній штуцер. При цьому рівень води в баку я відрегулював таким чином, що потужний натиск, що надходить в нього, затягує з собою частину повітря над поверхнею. Бонус - додаткова аерація.

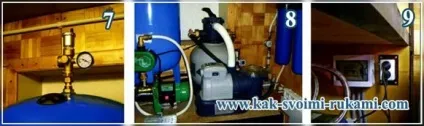

7. На вторинної насосної станції застосовано реле тиску нетрадиційної конструкції. Про всяк випадок в групі безпеки, що розташовується на гідробаку, є резервне місце для підключення стандартного реле. Автоматичний удалитель повітря (сапун) доводиться до речі. Вода перенасичена повітрям, але, поки вона відстоюється в гідробаку, надлишки повітря виводяться тут же.

8. Продуктивність басейнових фільтрів завжди велика (в нашому випадку - 6000 літрів на годину). П'яти хвилин вистачає, щоб установка прокачала і відфільтрувала весь обсяг води в баку кілька разів. Непрактичні гофрошланг, що входять в комплект установки, замінено 20 мм гумовими шлангами потрібної довжини. Для їх підключення змонтовані перехідники 2 "/ 1". При роботі налаштування не створює великого тиску, а шланги досить зафіксувати стандартними хомутами.

9. Всі споживачі підключені до електромережі через автомати захисту. У щиті також змонтовані елементи управління і регулювання температури зігріваючого кабелю.
