Вибираємо материнську плату і вивчаємо, як вона влаштована сторінка 3

«Системна плата», «Материнка», «Платформа», «Motherboard». Все це - назви основи будь-якого сучасного комп'ютера - материнської плати, про вибір якої ми поговоримо сьогодні.

Вибравши процесор, наприклад, AMD Phenom II X3710, ви зможете вибрати відповідну для вас материнську плату, як за ціною, так і за функціями. Насамперед при виборі «материнки» подивіться список підтримуваних платою процесорів на офіційному сайті виробника: раптом саме вашого в списку немає?

З наведених у прикладі процесором вам доступні материнські плати з роз'ємом AM3, який підтримує пам'ять DDR3, і з роз'ємом AM2 + зі слотами під пам'ять DDR2. Процесори з роз'ємом AM3 підтримують обидва типи оперативної пам'яті, тому можлива його установка в материнські плати AM3 або AM2 +.

Продукти Intel влаштовані по-іншому: плати з роз'ємом LGA1366 підтримують тільки пам'ять DDR3, з роз'ємом LGA775 можливі варіанти з DDR2, або з DDR3, або навіть DDR2 і DDR3 одночасно. Майбутні плати на базі чіпсета Intel P55 Express з роз'ємом LGA1156 будуть підтримувати тільки DDR3.

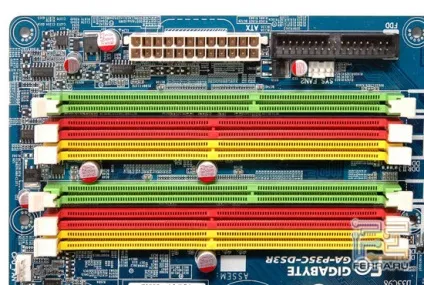

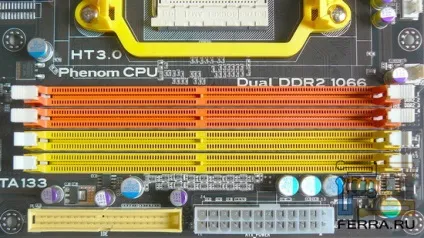

Слоти оперативної пам'яті на материнській платі

Комбіноване рішення з DDR2 і DDR3 від Intel

Відрізнити слоти оперативної пам'яті, звані DIMM (Dual In-line Memory Module), можна по довгастої форми і відкидним засувок на кінцях, що фіксує вставлені модулі пам'яті.

Слоти пам'яті розрізняються за кольором для того, щоб встановлювати пам'ять в двоканальний режим, тобто парами в слоти однакового кольору. На платах з роз'ємом LGA1366 пам'ять може працювати в трьохканальному режимі, тому число слотів на таких платах кратно трьом, але на деяких недорогих платах під цей роз'єм є чотири слота - тільки три з них призначені для установки модулів в трьохканальний режим.

Багатоканальність дає прискорення роботи підсистеми пам'яті, оскільки дані записуються в пам'ять паралельно на два модуля, що в теорії повинно прискорювати підсистему пам'яті в 2 рази, але на ділі це не так: швидкість залежить від пропускної здатності шини процесора.

Модуль пам'яті DDR2 фізично неможливо вставити в слот DDR3 і навпаки. Тому завжди уважно дивіться, який тип пам'яті підтримує обрана вами материнська плата, а також підтримувану частоту пам'яті: наприклад, DDR2-800, вона ж PC2-6400 (цифра 6400 - теоретична максимальна швидкість обміну даними на 800 МГц в Мб / с), або DDR2-667 / PC2-5300 вказуються в списку підтримуваної платою пам'яті, тому завжди вивчайте специфікації купуються продуктів.

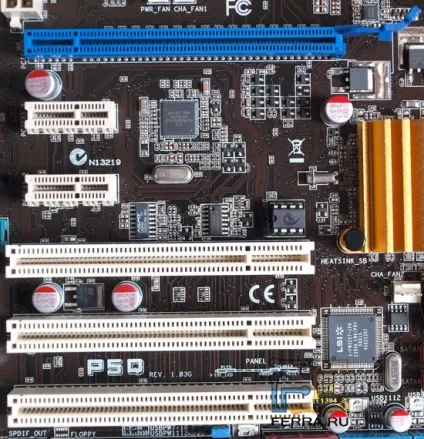

Група слотів PCI / PCI Express на материнській платі

Зараз використовується тільки два основних типи слотів: PCI і PCI Express.

Для жорстких дисків передбачені роз'єми SATA і IDE, в які підключаються відповідні кабелі або шлейфи від жорстких дисків або оптичних приводів. Кількість роз'ємів SATA і IDE залежить від південного моста чіпсета і додаткових контролерів на платі, як і підтримка дискових масивів RAID. Всі ці параметри вказуються в описі плати на сайті виробника або продавця.

Часто на системній платі можна побачити роз'єм Floppy для дисковода. Дисководи сьогодні майже не використовуються.

Застарілий роз'єм Floppy. Зліва гребінка не менше застарілого COM-порту.

Не забудемо відзначити, що на материнській платі присутні також «гребінки», по-англійськи «Header» - голчасті роз'єми для підключення передньої панелі корпусу: кнопок Power і Reset, індикаторів, роз'ємів USB і звуку.

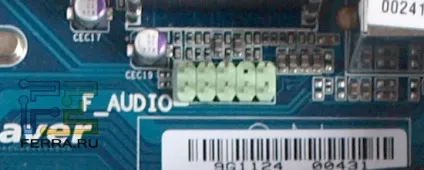

Гребінка для підключення звукових портів

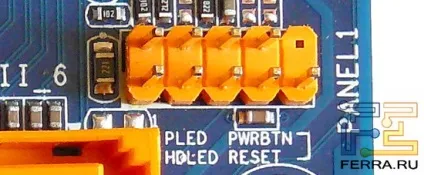

Гребінка для підключення кнопок і індикаторів корпусу

Зверніть увагу на написи біля гребінок: їх розшифровка і нумерація контактів завжди дано в керівництві плати, яке практично завжди на англійській мові, проте часто в комплекті присутній інструкція по збірці (Quick installation guide), на декількох мовах і з кольоровими картинками, що пояснюють процес .

Для того, щоб материнська плата включилася, впізнала встановлені на ній компоненти і забезпечила завантаження операційної системи з жорсткого диска, передбачена невелика мікросхема, що зберігає BIOS - Basic Input / Output System - базову мікропрограму плати. BIOS дозволяє налаштувати функціональність плати через меню BIOS Setup, забезпечує управління компонентами плати і готує комп'ютер до запуску.

BIOS можна оновити (перепрошити), але робити це потрібно обережно: з пошкодженим або відсутнім BIOS материнська плата не буде працювати. Оновлення допоможе виправити можливі проблеми в роботі материнської плати, наприклад, помилки при розгоні або установці деяких модулів пам'яті. Часто BIOS оновлюється для забезпечення підтримки нових моделей процесорів.

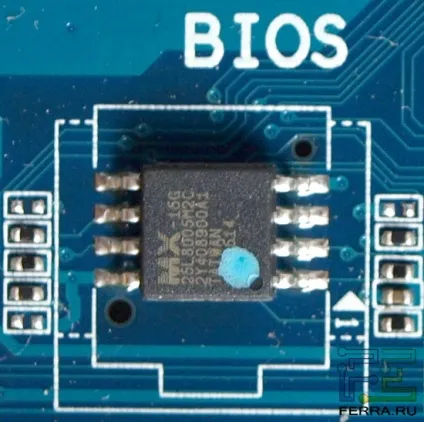

Фото мікросхеми BIOS

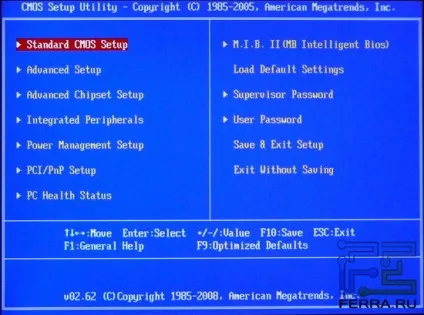

Меню BIOS Setup

Додаткові функції - Wi-Fi, IEEE1394 (FireWire) або eSATA - реалізуються на материнській платі додатковими контролерами-мікросхемами (чипами), які підключаються до південного мосту, використовуючи одну і підтримуваних ним шин PCI / PCI-E, або USB. В результаті на задній панелі плати (яку ви бачите позаду комп'ютера) з'являється відповідний роз'єм і нерідко гребінка-header.

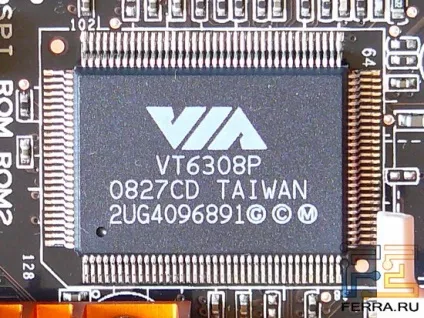

Контролер IEEE-1394 (FireWire), розпаяний на материнській платі

Задня панель плати призначена для виведення деяких роз'ємів (USB, клавіатури і миші (PS / 2), вбудованого звуку, мережевого інтерфейсу і деяких інших) назовні, на задню панель корпусу, для чого в останньому передбачено прямокутний отвір, що закривається спеціальною заглушкою з комплекту плати (IO Shield).

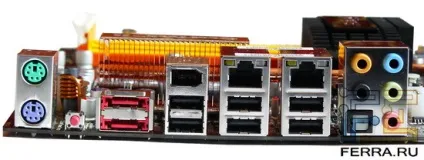

Задня панель плати

Нарешті, для роботи платформи потрібно забезпечити стабільне живлення її компонентів. Для цього призначені модулі харчування, оснащені конденсаторами, транзисторами і котушками, які фільтрують перешкоди і стабілізують подається на компоненти плати напруга. Для отримання живлення від БП призначений основний роз'єм живлення ATX (24 контакту) і додатковий роз'єм живлення процесора (4 або 8 контактів). Слід мати на увазі, що для 2-ядерного або економічного 4-ядерного процесора вистачить чотирьохконтактного роз'єму живлення ЦП, а ось для потужного 4-ядерного потрібно 8 контактів. Зрозуміло, на блоці живлення повинен бути потрібний роз'єм!

24-контактний роз'єм живлення плати

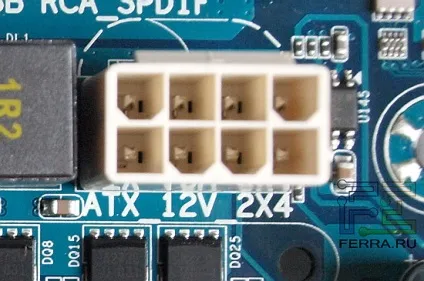

8-контактний роз'єм живлення процесора

Ми завжди намагаємося показати все особливості тестованих продуктів, супроводжуючи їх фотографіями. Якщо ви вже приблизно уявляєте, яка материнська плата вам потрібна, то почитайте огляди на нашому сайті; якщо ж ні - скористайтеся конфігуратором на першій сторінці.
