Вибір автоматичних вимикачів - по току, перетину проводу та по потужності

Автоматичний вимикач є серйозним обладнанням, до вибору якого слід поставитися з великою відповідальністю. Це пов'язано з тим, що коротке замикання або сильний стрибок напруги призводить до виникнення пожежі, виходу з ладу побутових та інших приладів. Крім цього, загоряння проводки - причина виникнення пожежі в будинку.

Робочий механізм, як правило, зірвати в пластмасовому корпусі. Даний матеріал для створення корпусу був обраний через хороших діелектричних властивостей. Внутрішній механізм у відкритому стані несе з собою небезпеку, так як через нього проходить електрику.

Автоматичний вимикач призначений для виконання наступних функцій:

1. Для знеструмлення мережі за допомогою ручного натискання на вимикач.
2. Для автоматичного знеструмлення приміщення при короткому замиканні або стрибку напруги.

Варто відзначити, що подібний пристрій має досить просту конструкцію, і воно не проводить фільтрацію напруги, що подається для виявлення неправильної частоти або низького показника напруги. Спрацьовування відбувається тільки при КЗ і стрибку в більшу сторону напруги.

Як вибрати?

Визначивши важливі показники, можна провести обґрунтований вибір автоматичних вимикачів.

Вибір можна провести за нижченаведеними показниками:

1. За перетину проводу. Певне перетин дроту визначає можливі показники навантаження і сили струму. В даному випадку, слід вибирати автомат, який проводить вимикання мережі при виникненні сили струму, який не перевищує показника максимального сили струму в проводі. Прикладом можна назвати провід, перетин якого становить 1 кв. мм. Величина навантаження може становити 10 кВт. Якщо максимальний показник сили, який пройде через провід, становитиме 10 А, то автомат повинен бути розрахований на вимикання при виникненні струму близько 9,5 А. Якщо не провести вибір з урахуванням подібної інформації, автомат спрацює тільки при короткому замиканні. Однак, значення струму, при КЗ значно перевищує допустимого показника при підвищенні навантаження. Збільшення навантаження призведе до спалаху проводки.
2. По струму короткого замикання. Навіть професіонали в даній області не завжди проводять вибір автоматичного вимикача за номінальним значенням струму короткого замикання. Як правило, подібне значення вказується в технічній документації або на маркуванні у вигляді цифри. Граничний струм КЗ - максимальне значення, при якому буде проведено автоматичний розрив ланцюга. Важливо відзначити, що за цим показником часто проводять вибір при установці в промислових приміщеннях, так як КЗ може виникати в безпосередній близькості з підстанцією. У житлових будинках, значення струму КЗ відносно невелика, що значно полегшує вибір.
3. Вибір за показником потужності. Для того, щоб провести вибір по потужності, слід скористатися спеціальними таблицями. Подібний таблиці дозволяють провести вибір на підставі наступних даних: величина напруги і кількість фаз, кількість полюсів, потужність навантаження. За перетину вищевказаних показників можна знайти значення. який повинен обривати автоматичний вимикач. Як і раніше було відзначено, сумарна потужність може бути розрахована шляхом обліку споживчої потужності всіх підключених електроприладів.

Вся інформація про автоматичні вимикачі міститься в специфікації або маркування.

Автоматичні вимикачі дозволяють захистити як обладнання, так і проводку кінцевого споживача від короткого замикання і високих показників напруги.

Основна класифікація полягає в призначенні розглянутого обладнання:

1. Клас «В» часто використовується в побутових умовах. Цей варіант виконання не призначений для сильних струмів, при виникненні мінімального короткого замикання відбувається розмикання ланцюга. Велика чутливість визначає те, що моделі класу «В» не використовуються в промисловості, де стрибок напруги може виникнути внаслідок включення або виключення обладнання великої потужності. Велика чутливість дозволяє захистити побутові прилади і електроніку, наприклад, комп'ютери від перегоряння.
2. Клас «С» вважається загальнопромисловим варіантом виконання, застосовується в мережах, де також потрібно контролювати напругу в мережі в межах невеликого діапазону.
3. Клас «D» використовується в мережі, до якої відбувається підключення електродвигуна з великим показником пусковий потужності. Цей клас використовується також в промисловості і має невеликий діапазон можливого відхилення від нормального значення.

За кількістю полюсів можна виділити:

• однополюсний;
• двополюсний;
• трьохполюсний;
• четирехполюсний;

Також, класифікація проводітсяпо типу расцепителя:

Залежно від ситуації, може знадобитися проміжок часу, який потрібно витримати після зміни показників подається електрики до його відключення.

За цим показником можна провести наступну класифікацію:

1. Без витримки.
2. З витримкою в незалежності від показників напруги, що подається.
3. З витримкою. яка є зворотним значенням подається електрики.

Вищевказані види автоматичних вимикачів повсюдно використовуються в побуті і промисловості, але при цьому є кілька нюансів, які варто враховувати при їх виборі.

Крім цього, слід звернути увагу натіп встановленого розмикача. Він є основним робочим органом, проводить розмикання ланцюга при певних значеннях.

Даний елемент конструкції різниться по специфікації дії і діапазону струму, можна провести нижченаведену класифікацію:

1. Електромагнітний тип користується великою популярністю, так як в лічені частки секунд проводить роз'єднання ланцюга. У конструкцію входить котушка і сердечник, також пружина. Сердечник при певних умовах втягується, і пружина впливає на розчіплювати пристрій.
2. Біметалічний теплової варіант виконання - часто встановлюється для автоматів, які реагують на струм, величина якого може привести до руйнування кабелю. На коротке замикання він також реагує. Однак, точність роботи подібного розмикача невелика. Прикладом можна назвати випадок, коли по кабелю, який має перетин для 16 А, проходить струм величиною 20 А - виключення станеться через кілька десятків хвилин. Якщо величина струму буде 35 А, то виключення станеться миттєво.
3. Напівпровідниковий використовується вкрай рідко при виготовленні побутових вимикачів. Розчеплення відбувається при роботі спеціального блоку напівпровідникових реле.

Варто відзначити, що при маркуванні рідко відбувається вказівку того, який тип розмикача використовувався при виробництві. Для цього слід ввести номер моделі і вивчити специфікацію.

критерії вибору

Як раніше вже було відзначено, важливо провести правильний вибір вимикача. Це пов'язано з тим, що при неправильному виборі він може або не спрацювати в потрібний момент, або постійно спрацьовувати від перевантаження.

Також, є ймовірність його виходу з ладу.

Провести вибір автоматичного вимикача можна за наступними показниками:

1. Кількість полюсів. Важливим показником можна назвати те, скільки є полюсів. Їх кількість залежить від того, до якого типу мережі проводиться підключення. Одно- і двополюсні варіанти виконання застосовуються виключно в однофазної мережі. Трьох-і чотириполюсні потрібно використовувати в трифазній мережі. Част, про проводиться їх підключення до системи із заземленням нейтралі. Для побутового використання підійдуть і автомати з 1 або 2 полюсами.
2. Номінальна напряженіеавтомата. Він визначає те, на яку напругу розраховане розглядається обладнання. В незалежності від того, в якому місці встановлений автомат і для яких завдань його встановлюють, слід враховувати, що мінімальна напруга автомата повинно бути рівним або більше напруги мережі.
3. Максимальний робочий струм. Ще важливим показником, який варто враховувати, можна назвати максимальний струм. Вибір по ньому проводиться з урахуванням такого нюансу: номінальний показник повинен бути більше максимального значення сили струму, який може проходити по одному із захищених ділянок мережі протягом тривалого або короткого проміжку часу. Для того, щоб визначити величину максимального струму, який може виникнути в мережі, слід провести розрахунок максимальної потужності. Для цього, проводиться підсумовування всіх показників потужності приладів, які підключаються до ділянки. Згідно з прийнятими розрахунками, при мережі 220 В, навантаження 1 кВт визначає максимальну силу струму 5 А. В трифазної мережі з напругою 380 В при тому ж навантаженні, потужність становить 3 А. За допомогою цих даних можна провести приблизний розрахунок того, який максимальний струм може виникнути в ланцюзі.
4. Здатність, яка відключає - ще один параметр, за яким проводиться вибір. Для того, щоб провести вибір по даному показнику, варто провести розрахунок номінального струму. Автомат повинен бути здатний відключити подачу електроенергії, значення сили якої перевищить показник сили короткого замикання в точці встановленого приладу.

Вищенаведені критерії вибору стосуються побутових варіантів виконання.

Для промислових додатково проводять розрахунок наведених нижче даних:

1. Термічну стійкість.
2. Електродинамічну стійкість.

Дані розрахунки проводяться через те, що сильне навантаження при тривалій дії можуть привести до нагрівання елементів автомата. Найчастіше, проводять виробництво вимикачів з номінальними значеннями струму: від 4 до 100 або 160 А. Побутові вимикачі виробляють з номіналом від 16 до 25 А і можливість відключення електрики зі значенням сили до 3 кА.

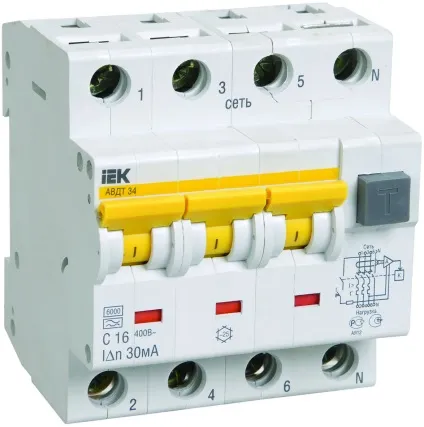

маркування вимикачів

В незалежності від того, хто є виробником, на корпусі проводиться нанесення певної маркування.

Подібна маркування полягає в наступному:

1. З 16. Стандарт, по якій проводиться установка. Буква означає кратність максимального струму. Цифрове значення в даному випадку означає номінальне значення струму, одиниця виміру Ампер. В цьому випадку, 16 Ампер може проходити через прилад в робочому режимі.
2. Цифра «3» означає клас за швидкістю спрацьовування. Чим вище показник, тим краще.
3. «4500» - цифра, яка повинна обов'язково бути в маркуванні. Даний показник вимірюється в Амперах, вказує максимальне значення струму, при якому спрацьовує автоматичний вимикач.
4. Наноситься серія модуля для того, щоб можна було дізнатися всі особливості приладу.
5. Вказується номінальну напругу.
6. Наноситься умовне позначення. яке використовується при створенні схеми.

Всі моделі повинні мати подібне позначення, яке наносять на корпус. Найчастіше, виробник наносить також свій бренд.

огляд моделей

Існує величезна кількість варіантів виконання автоматичних вимикачів. Кожен з них має свої особливості.

Серед всіх моделей відзначимо наступні:

Дешевий варіант виконання, який має робочий струм 10 А. Вартість даної моделі складає 100 рублів.

Найпоширеніший варіант виконання, який має робочий струм 16 А. Його вартість близько 240 рублів. Може використовуватися також для ручного включення або автоматичного обривання мережі.

Варіант виконання для трифазної мережі. Має номінальний робочий струм 160 А. Працює в мережі 380 В. При цьому, вартість даної моделі становить 1200 рублів.

Величезна кількість моделей можна зустріти в продажу в інтернет-магазині. При виборі, крім технічних характеристик також слід враховувати популярність фірми-виробника. Хороша продукція ніколи не буде коштувати дешево. Провести швидкий пошук можна за вказаними параметрами в поле пошуку.

•
