Верстат для гнуття листового металу своїми руками

Застосування листового металу в будівництві індивідуальних будинків набуло широкого поширення, тому для цих цілей потрібні верстати для згинання листового металу своїми руками.

Застосування цього матеріалу пояснюється високою технологічністю, відносно низькою ціною і високою надійністю конструкцій з металу.

При облаштуванні покрівлі доводиться виготовляти відливи для води з металевого листа.

Вироби такого профілю можна замовити у сторонніх виконавців, але дешевше і швидше буде виготовити своїми руками. Для цих цілей використовується листозгинальний верстат.

Конструктивно такий агрегат може бути простим. Всі необхідні матеріали і комплектуючі елементи легко знайти в магазинах господарських товарів.

Технологія загину листового металу

Згідно фізичними характеристиками металів і сплавів, згинати можна тільки пластичні матеріали.

Вироби з чавуну або загартованої сталі для гнучкі абсолютно не годяться, оскільки мають низьку пластичність і високою крихкістю.

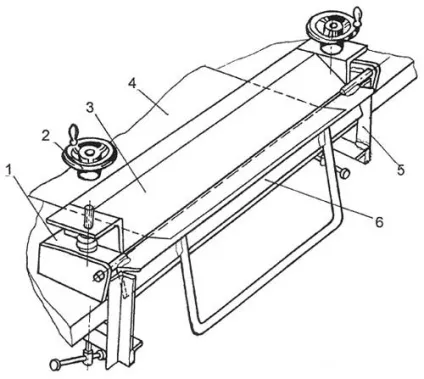

1 - підстава; 2 - гайка-маховичок; 3 - притиск; 4 - згинається лист; 5 - струбцина; 6 - обтискний пуансон.

Операція по Загинання певної ділянки не вимагає різання або термічної обробки.

Згинання листового металу - це дія, в результаті якого металевий лист приймає певну об'ємну форму.

Треба знати, що при згинанні листа зовнішні шари металу розтягуються, а внутрішні стискаються. Якщо заправити в верстат занадто товстий лист, то на згині з зовнішньої сторони може утворитися тріщина.

Щоб такого не відбувалося, вихідну деталь потрібно підготувати. Для цих цілей її піддають певного виду термічної обробки - відпустці або відпалу. Такі операції виконуються рідко.

В основному для гнучкі вибираються такі вироби, які можна виготовити із застосуванням даної технології.

Згинання має ряд переваг перед зварювальним з'єднанням або іншим способом виготовлення деталі.

У їх числі слід відзначити:

• високу продуктивність;
• виріб не має шва і є цілісним;
• на місці згину не утворюється іржа.

Серед недоліків слід відзначити, що процес ручної гнучкі вимагає значних трудовитрат.

Якщо виконувати річний загин листового металу, то для цього знадобляться слюсарні лещата, молоток і киянка. Високої якості при такому наборі інструментів домогтися складно.

Для регулярного виробництва деталей без різання і зварювання такий спосіб не підходить.

Коли для побутових потреб потрібні якісні товари кращим рішенням буде зробити листозгинальний верстат своїми руками.

Сьогодні обладнання для індивідуального застосування і для малого бізнесу виробляється в промислових масштабах.

Верстат для гнуття листів або для їх різання можна придбати в магазині. При обмеженому бюджеті легше виготовити саморобний.

Обладнання для згинання

Процедура згинання металу є кінцевим етапом в процесі виготовлення деталі. Якщо вона буде виконана з низькою якістю, то деталь виявиться бракованою.

Всі попередні технологічні переділи від різання до розкрою виявляться марними. В результаті чого виробнича компанія зазнає збитків.

Для того щоб зробити таку ситуацію неприпустимою, необхідно випускати надійні і продуктивні агрегати.

Такий верстат називається Листогиб або лістогібним пресом.

Сьогодні на ринку представлені лістогиби наступних типів:

Ручний верстат використовується для штучного і дрібносерійного виробництва.

На виробничих лініях великих компаній встановлюються багатофункціональні агрегати, які налаштовуються на певну операцію.

Для різання заготовок використовуються гільйотинних ножиць. Для того щоб надавати отриманої заготівлі необхідну форму, застосовуються лістогібние преси з пневматичними пуансонами.

Заготівлю поміщають між матрицею і пуансоном, який приводиться в дію за допомогою пневматичного приводу. Таким способом формують деталі з листів металу товщиною до 5 мм.

Верстат з поворотним пресом призначений для обробки дрібних деталей зі складним рельєфом.

Листозгинальне обладнання підрозділяється на мобільний і стаціонарний. Стаціонарні верстати використовуються на великих підприємствах для виробництва великих обсягів продукції.

Мобільні агрегати призначені для виготовлення окремих деталей на будівництві або при ремонті об'єкта. Мобільний верстат для загину листового металу можна виготовити своїми руками.

Багаторічна практика показує, що саморобний агрегат, виготовлений за всіма правилами інженерного підходу, нічим не поступається заводським агрегатів.

Щоб зібрати такий верстат, потрібен певний набір матеріалів і інструментів.

Листогиб своїми руками

На відміну від агрегатів заводського виготовлення, які розраховані на обробку металу великої товщини, саморобний листогиб використовується при виготовленні штучних і дрібносерійних деталей.

Вироби найчастіше гнуться з листового алюмінію, міді і тонколистової сталі. Оптимальна товщина листів коливається в межах 0,5-0,8 мм. З листом більшої товщини працювати важко.

1 - підстава, 2 - задня щічка, 3 - згинається лист, 4 - притиск, 5 - затискний болт, 6 - обтискний пуансон, 7 - ручка-важіль, 8 - вісь, 9 - швелер для кріплення в лещатах

Це пояснюється тим, що тут використовується ручний привід, м'язова сила людини.

Щоб надати виробу підвищену міцність, за допомогою верстата можна сформувати додаткове ребро жорсткості. І при цьому уникнути різання смуг для цього ребра.

Механізм лістогібного верстата заснований на простому принципі. Заготівля фіксується на підставі притискної рамою. Заготівля - це лист металу.

Виступаюча частина листа, яку потрібно загнути на певний кут, лежить на поворотній балці. Потрібно тільки повернути цю балку і метал «загнеться».

Поворотна балка піднімається і опускається своїми руками. У верстатах заводського виготовлення ця функція виконується за допомогою електродвигуна або гідравлічного преса.

Максимальний кут загину може становити 180 градусів. Це робиться в два прийоми. За один операційний цикл можна загнути лист на 120 градусів.

Залежно від конструкції саморобного верстата, притиск заготовки виконується різними способами. У найпростішому механізмі застосовується сталевий куточок.

Рекомендується використовувати куточок з товщиною полиць не менше 5 мм.

При виготовленні притискної рами потрібно зварювальний апарат для різання деталей за розміром і дриль, для того щоб просвердлити отвори під установочні болти.

Зробити всі операції своїми руками не складає великих труднощів. За умови, що є певний навик роботи з металом.

Необхідно тільки належним чином підготуватися до складання лістогібного верстата.

Підстава для верстата

Головним елементом верстата для гнуття металу є підстава. В якості основи можна взяти швелер, довжина якого вибирається на розсуд майстра.

Для того щоб забезпечити необхідні умови для роботи, цей швелер кріплять на станині. Або приварюють до нього ніжки. Важливо, щоб ця конструкція мала високу стійкість.

притискний пристрій

При виготовленні притискного пристрою своїми руками рекомендується використовувати два куточка - №5 і №3.

Їх необхідно з'єднати між собою за допомогою зварювання таким чином, щоб в перерізі утворилася жорстка фігура трикутника.

Така конфігурація забезпечує жорсткість і надійність притиску.

обтискний пристрій

Обжимний пуансон найчастіше виготовляють з куточка №5. Його довжина повинна бути менше, ніж у притискного пристрою на 10 мм.

Підсилює важіль можна зробити з круглого прутка або арматури. Він має форму скоби і приварюється до пуансону.

Це з'єднання потрібно виконати з високою міцністю, оскільки навантаження на нього максимальна.

роликовий ніж

У деяких ситуаціях, при роботі з рулонних металом, виникає необхідність відрізати готові вироби.

Для різання металу після обробки на верстат для гнуття встановлюється роликовий ніж.

Цей вузол ускладнює конструкцію в цілому і тому його застосовують рідко.

Обслуговування і техніка безпеки

Верстат для гнуття, зібраний своїми руками, повинен мати наступні характеристики:

• стійкість;
• зручність в роботі;
• безпеку.

За своєю конструкцією верстат для згинання металу є механізмом підвищеної небезпеки.

При роботі на верстаті необхідно дотримуватись відповідних правил експлуатації і техніки безпеки. Особливо при виконанні різання заготовок.

Перед початком роботи необхідно перевірити справність основних вузлів.

Доступ сторонніх осіб до верстата необхідно строго обмежити.
