Тангенціальний вентилятор - тип вентиляторів, в якому переміщення повітря відбувається в площині, перпендикулярній осі обертання робочого колеса (показаний на малюнку 9).

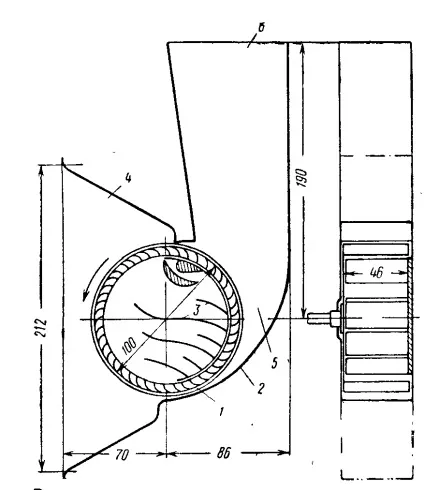

Малюнок 9 - Діаметральний вентилятор

1 - лопатеве колесо; 2 - кожух; 3 - направляючий апарат; 4 -коробка; 5 - коленообразно частина кожуха; 6 - дифузор.

Робоче колесо тангенціального вентилятора виконано у формі довгастого циліндра. Замість стінок у циліндра крильчатка з загнутих вперед лопатей. Крильчатка тангенціального вентилятора вбудована в корпус в форму дифузора, що нагадує корпус відцентрового вентилятора. Тільки повітря забирається ні з торця вентилятора, а по всій його довжині з фронтального боку пристрою. Повітря захоплюється обертовими лопатками, а потім завдяки дифузора набуває прискорення в потрібному напрямку.

Тангенціальні вентилятори широко застосовуються в кондиціонерах, повітряних завісах, фанкойлах і інших пристроях, де не важливий натиск повітря. Відмінною особливістю тангенціальних вентиляторів можна назвати велику витрату повітря, низький рівень шуму і низький створюваний напір. Саме ця особливість і визначає неможливість здійснювати глибоку фільтрацію повітря за допомогою побутового кондиціонера. Будь-фільтр тонкого очищення створює високий опір потоку повітря. І в побутовому кондиціонері установка такого фільтру призведе до непрацездатності системи.
