Виготовлення шкатулок своїми руками
Ваші фрези повинні працювати, а не припадати пилом на полиці. З їх допомогою ви можете робити красиві шкатулки, користуючись унікальною технологією.
Невеликі коробочки, в яких можна зберігати прикраси, фотографії, ключі або пам'ятні речі, надають чудову можливість для творчого підходу до вибору матеріалів. Якщо у вас є пара незвичайних дощок або обрізки від попередньої роботи, то їм можна знайти гідне застосування.
У двох показаних тут скриньках використані різні поєднання порід - ясен і маха- гони для шкатулки з викружками, ялина Дугласа і клен для шкатулки з подвійним «каблучком». Замість того, щоб детально вказувати розміри деталей цих коробочок, ми покажемо всі етапи їх виготовлення. Основні розміри і пропорції будуть обов'язково приведені, коли це буде потрібно, але краще вам самим зайнятися проектуванням та виготовленням з урахуванням власних уподобань, інструментів і матеріалів. Ви можете використовувати будь-які наявні у вашому арсеналі фрези, щоб створювати різні профілі.
Трохи про роботу з фігарейнимі фрезами
Вибирайте фрези з 12-міліметровим хвостовиком для зменшення вібрації та отримання більш чистої поверхні, ніж у 8-міліметрових.
Ні в якому разі не намагайтеся управляти фрезером вручну, а використовуйте тільки фрезерний стіл з двигуном потужністю не менше 1800 Вт і регулятором частоти обертання.
Завжди спочатку обробляйте торець заготовки (якщо це необхідно), потім рухайтеся по периметру, послідовно фрезеруя торці і крайки.
Якщо на фігарейной фрези є додаткові леза, як на фото, зніміть їх разом з гайкою і шайбою, перш ніж почати фрезерувати профіль. (Ці додаткові леза формують на краях фільонки гребінь рівномірної товщини, який вставляється в шпунти стійок і перекладин дверцята, а при виготовленні коробочок цього не потрібно).
Зробіть профіль-викружки і склейте з нього коробочку
Для шкатулки з викружками і кришкою на петлях ми використовували фрезу з радіусом 38 мм, щоб сформувати профіль стінок коробочки і фільонку кришки.
Відокремте профілі від заготовки за допомогою пильного верстата. Профіль з шириною плоскій грані близько 1 / 4-1 / 3 ширини викружки має гарні пропорції.

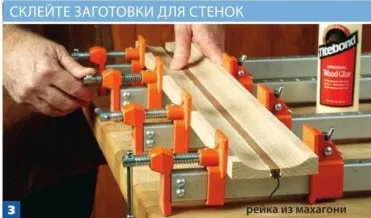

Склейте два профілі, додавши між ними смужку з деревини контрастного кольору шириною не більше 13 мм, щоб в середині не було широкого плоского ділянки. Переконайтеся, що всі три частини склейки спираються на рейки струбцин. Коли клей висохне, гладко відшліфуйте заготовки.

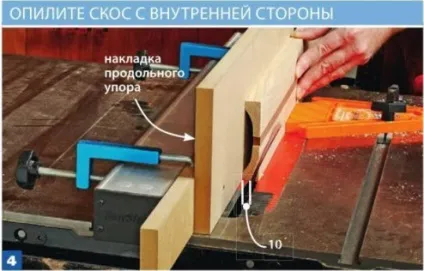

Закріпіть на поздовжньому упорі пильного верстата високу накладку. Потім обпиляєте скіс під кутом 15 ° з внутрішньої сторони уздовж верхнього краю заготовок, щоб стінки коробочки виглядали менш масивними. Залиште стінку товщиною близько 10 мм для міцності.
Кількома пропилами сформуйте шпунт глибиною 6 мм, перевіряючи його ширину обрізком фанери, з якої буде зроблено дно шкатулки (ми використовували 6-міліметрову фанеру).

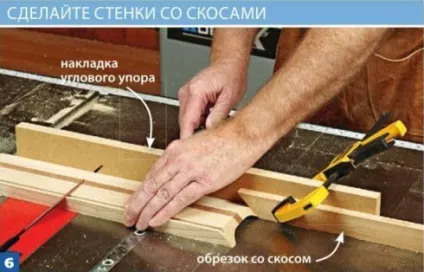

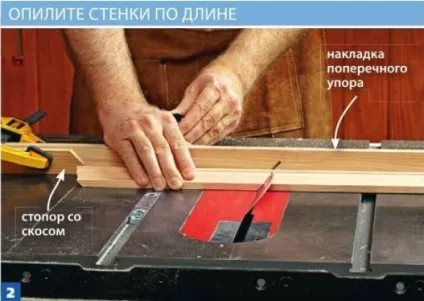

Встановіть в пильний верстат диск для поперечних розпилів (з 60-80 зубами), нахиліть його на кут 45 ° і обпиляєте скоси на кінцях обох заготовок. Прикріпіть до накладки кутового упора обрізок з скосом і відпиляти від заготовок довгі стінки однакової довжини. Наведіть обрізок, щоб випиляти короткі стінки.

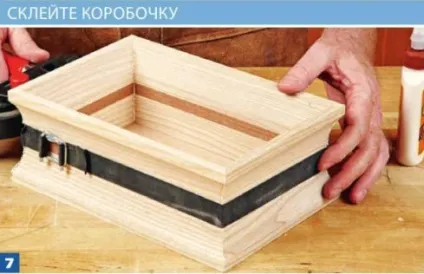

Випиляєте з фанери дно і насухо зберіть коробочку, щоб перевірити щільність всіх стиків. Остаточно відшліфуйте внутрішні поверхні. Рясно нанесіть клей на скоси (торцеві волокна вбирають багато рідини), з'єднайте деталі і стягніть стінки стрічковим затискачем.
Пропив допоможе уникнути відколів
Деякі породи, особливо з візерункової деревиною, схильні до утворення сколів навіть при фрезеруванні уздовж волокон. Наприклад, заготовки з ялини Дугласа, які ми взяли для однієї зі скриньок, розщеплювалися на ребрах, коли ми фрезерувати профілі для стінок і кришки з оптимальними оборотами двигуна, повільної подачею і мінімальною товщиною видаляється шару (ліве фото). Щоб впоратися з цією проблемою, зробіть неглибокий пропил уздовж заготовки, що обмежує ширину вузької кромки профілю (середнє і праве фото).
Потім продовжуйте фрезерувати, знімаючи шари матеріалу мінімальної товщини (не більше 1,5 мм), поки пропив не зникне.
Тепер виготовте филенчатую кришку
Крім фігарейной фрези, за допомогою якої формуються стінки шкатулки, вам буде потрібно пряма 19-міліметрова або спіральна 12-міліметрова фреза, а також фреза для заокруглень радіусом 3 мм, щоб зробити дахів ку, що складається з рамки з сполуками на вус і укладено ної в неї фільонки.

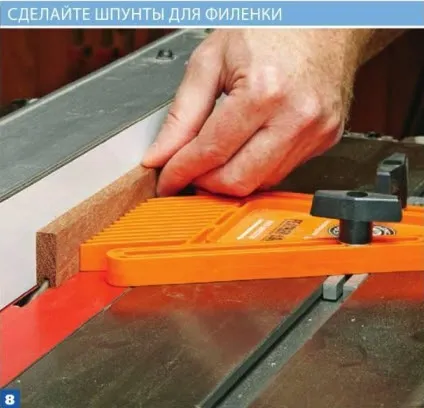

З тієї ж деревини, яку вибрали для рейок в середині профільних стінок, випиляти дві заготовки розмірами 10x32x610 мм для рамки кришки. Зробіть по центру однієї кромки кожної з них пропив шириною 3 і глибиною 6 мм, в який буде вставлена фільонка. Отфрезеруйте 3-міліметрові заокруглення на всіх ребрах.

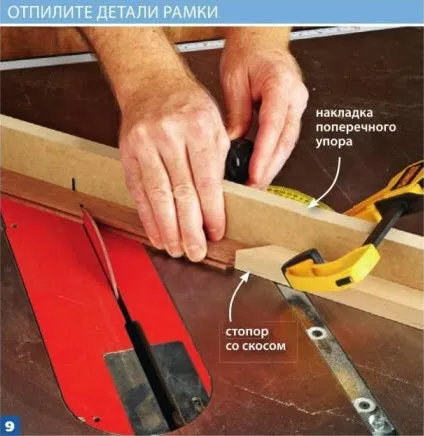

Поверніть кутовий упор на 45 °, розташуйте заготовку пропилом вперед і зробіть скоси на обох кінцях. Потім за допомогою стопора (обрізка з скосом) випиляйте дві пари деталей однакової довжини.

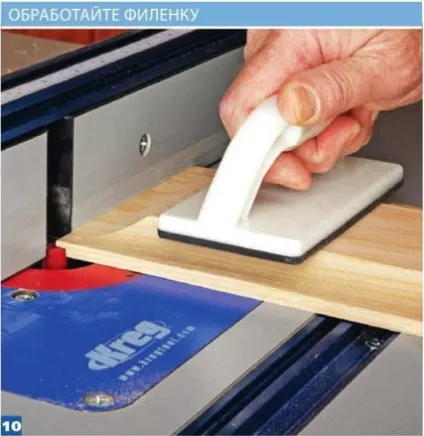

Випиляєте фільонку за розмірами шпунтов рамки і отфрезеруйте викружки фігарейной фрезою. Потім 19-міліметрової прямий фрезою сформуйте фальци на задній стороні, залишаючи гребінь, що входить в шпунти рамки.

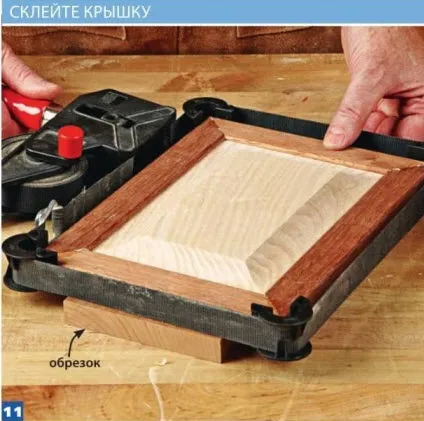

Остаточно відшліфуйте всі деталі кришки, потім склейте їх і зафіксуйте. Наносите клей тільки на скоси рамки, які не вклеівая фільонку в шпунти. Для зручного вирівнювання 10-міліметрової рамки в стрічковому затиску підкладіть знизу обрізок дошки.
Додайте ніжки, петлі і приступайте до обробки
Щоб ніжки відповідали коробці і кришці, ми з'єднали короткі відрізки на вус, сховавши торцеві поверхні. Вам буде потрібно фреза для викружки радіусом 5 мм або 10-міліметрова напівкругла фреза, щоб сформувати профіль. Потім ми прикріпили кришку за допомогою вузької рояльної петлі.

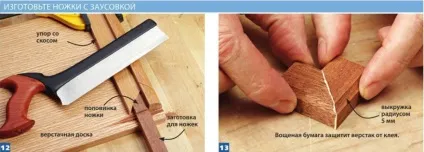

З деревини контрастного кольору випиляйте рейку розміром 13x25x460 мм і отфрезеруйте уздовж одного ребра викружки радіусом 5 мм. Зробіть скіс на одному кінці заготовки за допомогою пильного верстата, а потім, використовуючи обушковой пилу і стусло (або верстачной дошку), відпиляйте одну половинку ніжки. Знову зробіть скіс на заготівлі та повторюйте ці дії, щоб отримати вісім половинок. Нанесіть клей на суміжні скоси, потім, поклавши половинки на вощений папір, притираються їх один до одного, одночасно вирівнюючи, до тих пір, поки клей не почне схоплюватися.

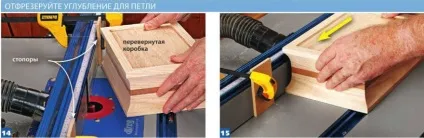

Щоб зробити петельне поглиблення на верхньому краї, вставте в цангу 19-міліметрову пряму фрезу і налаштуйте її виліт, рівним товщині складеної петлі. Відрегулюйте положення упору для вибірки фальца, ширина якого дорівнює ширині складеної петлі. Закріпіть стопори, що обмежують довжину проходу. Притисніть кут коробки до правого стопору, поверніть її до фрези і проведіть уздовж упору до торкання з лівим стопором. Потім акуратно подрежьте закруглені куточки стамескою.

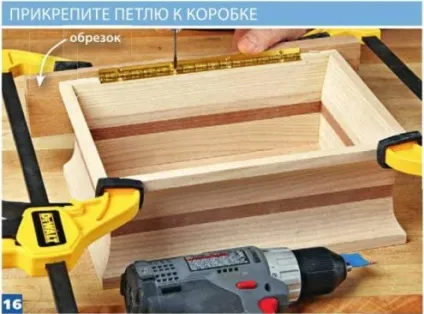

Притисніть струбциною до задньої стінки коробки обрізок дошки і вкладіть петлю в поглиблення впритул до обрізку. Просвердлите напрямні отвори і тимчасово закріпіть петлю двома латунними шурупами, ввернувши їх в крайні отвори (вам буде потрібно видалити петлю перед нанесенням обробки).

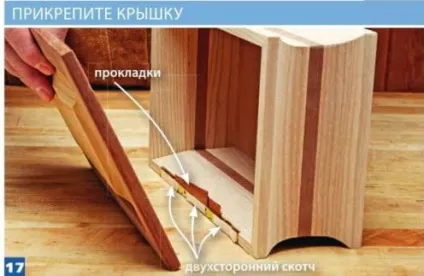

Вставте між половинками петлі тонкі прокладки, щоб вирівняти її верхню частину з краєм коробки. Наклейте смужки двостороннього скотча на верхню частину петлі, притисніть кришку і обережно відкрийте. Потім просвердлите все напрямні отвори і закріпіть кришку тільки двома шурупами.

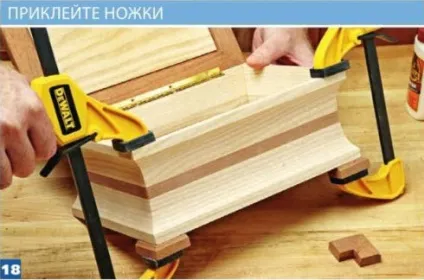

Нарешті, нанесіть клей на нижні кромки коробки і приклейте ніжки на місце. Переконайтеся, що всі вони акуратно вирівняні. Коли клей висохне, додатково відшліфуйте всі місця, які цього потребують, видаліть петлю і нанесіть оздоблювальне покриття. Після ретельного просушування остаточно закріпіть петлю латунними шурупами.
Подвійний профіль для симетрії
Щоб зробити таку шкатулку, просто отфрезеруйте однакові профілі вздовж обох країв заготовок для стінок, залишивши плоску смугу в середині. Одна з переваг такого методу - ви можете виготовити коробку і кришку одночасно з одними і тими ж настройками фрезерного столу. Ми використовували фрезу з хвилястим профілем (так званий «каблучок»), утвореним двома радіусами по 38 мм. Буде потрібно також 19-міліметрова пряма фреза.

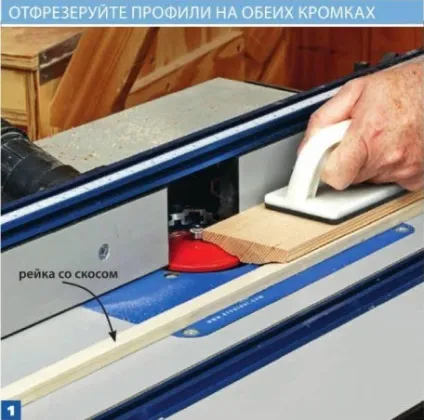

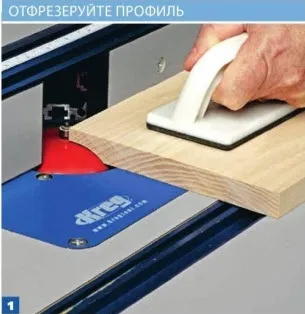

На трьох заготовках розмірами 19x89x610 мм отфрезеруйте профіль уздовж обох країв за кілька неглибоких проходів. Двостороннім скотчем закріпіть на фрезерному столі рейку зі скосом 15 ° для підтримки заготовок, щоб вони не гойдалися. Перед кожним проходом наведіть рейку ближче до упору.
Випиляєте шпунт у нижнього краю двох заготовок на внутрішній стороні для вставки дна. Потім, нахиливши пильний диск на 45 °, розташуйте на іншому кінці накладки поперечного (кутового) упору стопор з скосом і відпиляти дві пари стінок. Випиляєте дно необхідних розмірів, відшліфуйте всі внутрішні поверхні і склейте коробку.

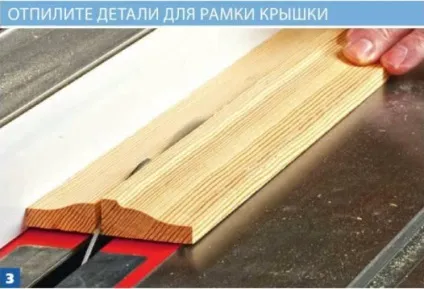

З третьої заготовки випиляти плоску середню частину, щоб отримати дві профільні заготовки для рамки кришки. Зробіть на кожній з них шпунт глибиною 6 мм уздовж широкої кромки з відступом 3 мм зверху. Відпиляєте деталі рамки зі скосами на кінцях, відповідні довжині і ширині коробки. Випиляєте фільонку необхідного розміру. (Ми використовували тиснену фанеру.) Відшліфуйте всі деталі і склейте филенчатую кришку.
Ретельно просушіть кришку, відшліфуйте всі нерівності на стиках деталей. Потім, встановивши пряму фрезу, отфрезеруйте фальци на нижньому боці, поступово збільшуючи їх ширину, щоб виступ кришки входив в коробку.

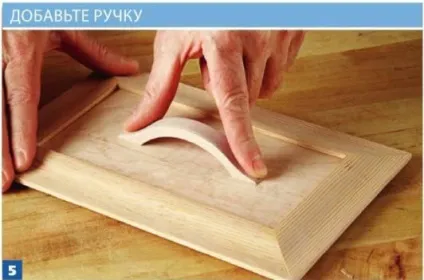

Випиляєте ручку будь-якої форми, гладко її відшліфуйте і приклейте до фільонки кришки. Потім приклейте прості квадратні ніжки з 6-міліметрових обрізків (в цій скриньці ми не стали ховати торцеві поверхні за допомогою заусовку). Остаточно відшліфуйте коробку і кришку, перед тим як приступити до обробки.
Рада майстра. Шукайте способи зробити вашу роботу унікальної
Роблячи подібні невеликі коробочки з плоским дном і кришкою, зручно використовувати 6-міліметрові або більш тонкі листові матеріали.
Пройдіться по секції листових матеріалів і панелей в будівельному супермаркеті. Для однієї з таких скриньок ми зробили фільонку кришки зі звичайної фанери з декоративним тисненням, зворотна сторона якої була облицьована шпоном клена "пташине око". Відмінна знахідка за мізерну ціну!
Купіть 3-міліметровий твердий оргалит і наклейте шпон самі. Таким способом ви можете з мінімальними витратами надати вашим виробам будь-який вид, керуючись власним смаком. Щоб уникнути жолоблення, наклейте шпон з обох сторін основи.
