Вартість одноповерхового будинку з пінобетону

1. Пінобетонний блок d = 300мм;
2. Панель Сайдінговие;
3. Утеплювач d = 50 мм,
4. Вентиляційний проміжок d = 20-50мм;
5. Бетонний армований пояс h = 200мм;
6. Екструзійний пінопласт d = 30-50мм;
7. Перекриття монолітне;
8. Покрівля з профнастилу;
9. Фундамент з монолітної бетонної плити h = 1.8м;

Фундамент з залізобетонної плити і монолітної стрічки

Плитне підставу споруджується по контуру наружних стін будівлі у формі цілісної ж / б плити і зустрічається в незаглублённом або заглиблених виконанні.

У разі заглиблення, залізобетонна плита служить основою, на якій виконуються периметральні стіни фундаменту, які задають підвальний рівень. При неглибокому рівні підземних вод, рекомендується вертикальні стіни фундаменту виконувати методом безперервного бетонування, із застосуванням гідроізоляційних заходів, наприклад, обклеювання, просочення, обмазки.

Незаглублённая фундаментну плиту практикується в малоповерхової забудови, на неоднорідних грунтах: рекультивованих, торфянників, насипних або сильноздимистих, а також при високому рівні підземних вод. Такий фундамент доцільний при зведенні компактних споруд, які не потребують піднятою цокольній частині фундаменту і підвалу.

За наявного досвіду, коли верх плитного фундаменту планується, як заготівля для підлоги 1-го поверху, тобто фундаментну плиту розташовується вище точки промораживания грунту, з'являється задача в теплової ізоляції землі під фундаментної плитою і смугою, шириною до 1,5 м по периметру.

Хорошим рішенням є установка теплового екрану з екструдованого пінополістиролу (наприклад: Styrodur, Прімаплекс, Пеноплекс, Teplex, Ursa XPS, Техноплекс, Поліспен, Styrofoam), через те, що інші теплозберігаючі кошти (скловата, полістирол пінопласт, керамзітова крихта) в короткий термін насичуються вологою, що веде до тимчасовому падінню їх теплоізоляційних властивостей в водонасиченому землі.

Типова послідовність виконання одноплітного фундаменту з бічними частинами у вигляді суцільного залізобетонного периметра:

На початку відкопується шар грунту на задану проектом глибину.
На відриту підоснову висипається щебеневої підготовка, фракції 40/60, шаром 15-20 см, і ретельно укочується катками.
Виконується розчинний прошарок, висотою 4-5 см.
Розкладається гідроізоляційна мембрана з запасом по межі - 200 см, для подальшої гідрозахисту стінок фундаменту.
Для заощадження вологозахисного матеріалу від можливих ушкоджень при в'язанні арматурної конструкції, по гідроізоляції робиться наступний шар з піску-цементного розчину, висотою до 4 см, по межах якого ставлять дошки опалубки по товщині плити фундаменту.

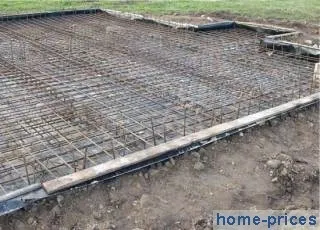

Перед заливкою, фундаментну плиту підсилюють двома гратами із зварених сталевих прутів діаметром Ø12 ... 16 мм типу А300-А400 з осередками 200х200мм.
У разі цельноплітного фундаменту використовується тільки готова бетонна суміш, марки, не нижче М300, що подається бетономіксером.
З відступом до 25 см від країв плитний частини фундаменту, монтують щити опалубки по висоті бічних частин у вигляді нерозривного залізобетонного периметра,
У виконану форму для заливки закладається арматурний пояс, з арматурних прутів типу А300-А400 d10-d14, і проводиться бетонування.
Час застигання бетонної суміші (коли слід знімати опалубку) займає не менше 28 днів в теплу пору.

Стіна з блоків спіненого бетону з обробкою з сайдингового профілю і міжшаровим Теплоізолювання

Кладка з пінобетонних блоків

Сьогодні пінобетон - це дуже популярний, економічний і екологічно безпечний будівельний матеріал, який відрізняється істотною мікропористої і паропроникністю, по відношенню до інших кам'яних матеріалів.

Шпаклювання пенобетонной кладки слід робити лише через кілька місяців (а іноді, до року і більше), у зв'язку з значною сжимаемостью спіненого бетону - від 2-3 мм на метр і можливого розтріскування штукатурного шару, через це, для термінової облицювання житлових приміщень пінобетонних будинків краще орієнтуватися на використання фальш-панелей сухої штукатурки.

За акустичної захисту, пожежної безпеки, показниками теплозбереження піноблок сильно випереджає стандартний цегляний матеріал.

Через проблеми технологічного процесу, піноблоки, на відміну від газосилікатних блоків, звичайно являють істотний розкид лінійних розмірів, в наслідок чого вони кладуться на звичайну будівельну суміш. В цьому випадку, наявність великих прошарків будівельного розчину між пінобетонними блоками, поряд зі збільшенням вартості робіт, провокує формування теплових "щілин" і погіршення теплозахисних властивостей фасаду.

Згідно з нормами теплозахисту споруд, для середньої області досить одношарової зовнішньої стіни з пінобетонних блоків перетином 0.40 м з зовнішнім стекловолоконной теплозахистом, товщиною п'ятдесят міліметрів.

Фасадна обробка стін з пінобетону повинна бути паропроницаемой з внутрішніх приміщень за межі будівлі, тому, неприпустимо пеноблоковие стіни покривати пінопластовими плитами, фарбувати ", який не дихав" фарбами, оштукатуривать цементною штукатуркою.

При влаштуванні стін з пінобетону необхідно пов'язати безліч технологічних нюансів і правил, інакше, замість зменшення витрат на утеплення, реально знайти досить некомфортні, сирі, або зовсім небезпечні стіни.

Згідно монтажної інструкції, чергові чотири-п'ять рядів піноблоків, а також опорні місця перемичок і місця під віконними прорізами потрібно прокладати арматурними прутами.
Трохи випирає або нестандартний пенобетонний блок слід підтесати під потрібний розмір за місцем його монтажу.
Блоки з пінобетону досить просто фрезерувати, пиляти звичайною пилкою, руйнувати, свердлити, стругати безпосередньо на будмайданчику.
До укладання нижнього ряду піноблоків слід підійти максимально педантично, контролюючи оптичному рівню в ході монтажу горизонтальність і вертикальність блоків.
Для монтажу прутів арматури, по верху стіни робляться болгаркою пази товщиною і глибиною 3 * 3 см, які при монтажі арматури затираються клеющим розчином для піноблоків.

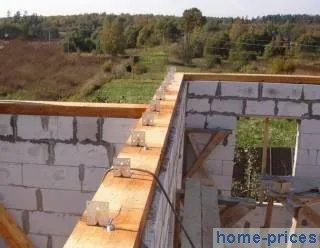

По верху пінобетонних блоків, в щитовій опалубці, влаштовується армований ж / бетонний пояс, висотою 20 см. За фасадній стороні бетонний пояс теплоізолюється 5-см вставкою з екструзійного пінопласту.

Сайдінговие обробка

Через те, що поліхлорвініловий сайдинг досить сильно варіюється в розмірах при різних температурних режимах, то слід застосовувати нещільне фіксування вінілових панелей.

Зараз продавці пластикового сайдингового профілю (наприклад, марки: Varitek, Альтапрофіль, Georgia Pacific, Mitten, Snowbird, Docke, Vytec, FineBer, Gentek, Nordside, Орто, Tecos, Holzplast) анонсують широку кольорову гаму, що дає можливість кожній будівлі виглядати самобутнім.

Полівінілхлоридний сайдинг володіє самозатухания поза джерела вогню, стійкий до кліматичних, хімічним, ударних впливів, що не піддається корозії.

Полівінілхлоридний профіль в присутності відкритого вогню тільки повільно плавиться, спалахуючи при температурах понад 390 ° С (дерево спалахує при 230-260 ° С), скоро згасаючи при ліквідації джерела вогню, причому кількість канцерогенних продуктів нагрівання не значніше, ніж при тлінні матеріалів з деревини.

Важливо знати, що поліхлорвініловий сайдинг може мати гарний зовнішній вигляд і функціонувати багато років, лише при чіткому дотриманні Інструкції.

Типовими будівельними операціями пристрої збірної стіни з піноблоків з облицюванням з сайдінгових панелей і міжшаровим утепленням служать:

Основна кладка з піноблоків кладеться на будівельному розчині, глибиною 390 мм, додатково майданчики перетину стін, чергові п'ять-шість рядів блоків, опорні майданчики перемичок посилюються сталевими прутами.
За вуличної стороні стіни, з метою кріплення сайдінгових панелей, набиваються соснові балки, попередньо оброблені антисептиком, що виступають на 5 ÷ 7 см, через кожні 50 ÷ 60 см.
Простір між стійками закладається щільним базальтоватним утеплювачем (типу: Rockwool, Ізорок, П-175, П-125, ізомін, ППШ-200, Ursa, Knauf, Isover), далі, по балках навішується вітро- і гідрозахисна тканину (Tyvek, Ізоспан, Ютавек).
Спереду гідроізоляційної паропропускающей плівки, по брусів, з метою створення продувається зазору, за яким відводяться пари води з теплоізоляційного екрану, набиваються дерев'яні рейки або оцинковані профілі, які виступають на 30-40 мм.
На отриману обрешітку прикріплюється декоративно-облицювальний екран з сайдингового профілю.

Важливі технологічні моменти застосування ПВХ профілю:

З тим, щоб зробити непримітними шви, розкладку сайдінгових профілів слід вести, починаючи з бічної стіни будівлі, пересуваючись до фасадної стіни, причому кожна чергова Сайдінговие панель буде насуватися на попередню в даному ряду, з нахлестом в дюйм, з тією ж метою, що формуються зчленування , для сусідніх рядових рівнів, треба зміщувати по відношенню один до одного.
Загвинчувати саморезних гвинти або забивати цвяхи в сайдингову панель правильніше в середню точку наявних кріпильних отворів, з тим, щоб не перешкодити температурним переміщень і, відповідно, не викликати точкове вигинання ПВХ профілю.
Сайдингові елементи монтуються так, щоб без зусиль "ходити" з боку в бік, тому, забороняється до упору притягувати гвинти в фіксують канавках.
Слід зберігати зазори, до сантиметра, в вузлах стикування сайдінгової панелі і аксесуарів (зовнішнього кута, Н-профілю, внутрішнього кута, лиштви і т.д.), а також в місцях підведення наружних мереж (труби, кабелі, дроти, кронштейни), з метою компенсації термічних стиснень або розширень сайдингового профілю.
Монтаж вінілових панелей проводиться "від землі", за інструкцією, спочатку ставиться спеціальний стартовий профіль.
В разі монтажу наступної смуги сайдинга, з'єднайте її за причіпний виступ з нижнім рядом і, без натягування, прикріпіть саморізами.

Ж / б монолітне перекриття

Технологія будівництва монолітного з / бетонного перекриття складається з таких основних стадій: споруда опалубки, приготування арматури і бетонування. Від виконавців потрібно точна реалізація конструкторських розрахунків в плані складу бетонної суміші і типорозмірів арматурної сталі, і, крім цього, необхідна наявність практичних знань і використання технологічного обладнання.

Для індивідуального будівництва, застосування литого залізобетонного міжповерхового перекриття доцільно, в основному, в таких проектах, якщо важко скористатися індустіальнимі ЗБВ - плитами, це можуть бути: новаторські дизайнерські композиції або важкодоступні для важких машин ділянки.

Так як повнотілі залізобетонні перекриття мають досить пристойною вагою, їх можливо будувати виключно в цегляно-блокових домоволодіннях з важкими стрічковими, збірно-блоковими і плитними фундаментними підставами.

Робочі параметри бетонного перекриття фіксуються розрахунком, разом з тим, звичайно вертикальний розмір перекриття повинна бути не менше, ніж 0,033 від відстані між опорами.

Слід зазначити найбільш значущі аспекти при виготовленні бетонної плити перекриття (довжина прольоту максимум 6,0 м, висота плити - 0,2 м):

Так як конструкція опалубки зобов'язана витримувати масу укладається бетонної суміші (500 кг на 1 кв.м), то для опалубки краще вживати ламіновану фанеру, товщиною близько 20 мм, що укріплюється стійками з бруса, розмірами 100х100 мм, або металевими трубними підпорами діаметром, 45. 50 мм ,.
З проміжком від країв опалубки - мінімум 30 ÷ 50 мм, за допомогою сталевої катанки артикулу Вр-1 Ø2, з арматурних прутів, типу А400 (A-III), А500 Ø12 ÷ 14мм, роблять пару сіток, нижню і верхню. Армуючі решітки зміщують один від одного по вертикалі, в межах товщини плити, за допомогою примотують вертикальних прутків з арматурного прокату з гнутими торцевими частинами.
Арматурний остов повинен бути по товщині на 50 ÷ 60 мм тонше заливальної форми, інакше формулюючи, поміщатися в обсязі перекриття, для виконання з двох сторін прикордонних шарів з бетону. для цього, що пролягає нижче ґратчастий пояс кладеться на пластикові проставки товщиною 25. 30 мм, а верхня сітка, в ході бетонування, проливається бетонної сумішшю, таким же по товщині шаром.
Варто врахувати, що бетон для укладання повинен робитися лише на якісних щебеневих матеріалах і мати клас міцності В20-В30 (М250 ÷ М400), тому найкращий варіант - це прібретенія бетонної суміші заводського походження.
Потрібно зробити бетонування за один робочий цикл, поки бетон не став застигати.
В процесі твердіння виконаної монолітної панелі, потрібно забезпечити достатні волого-температурні умови. Знімати опалубну конструкцію можна тільки через 4 каледарних тижні.

Покрівля з профільованої сталі

У зіставленні з металлочерепичной покрівлею, головні плюси профнастільной покрівлі виражені в легкості виконання і доступною собівартості.

Профнастільний матеріал - це полотна штампованої сталі з поліефірним колорованого покриттям, трапецивидной форми, які виробляють під марками, типу НС18, Н60, С-21, B-45, НС35, НС44, Н57, МП-35, Н44, де цифри означають розмір перетину хвильового профілю.

Як матеріал для даху використовується профнастил з висотою хвилі не нижче 2 см, для отримання необхідної міцності і економічного расходиванія обрешёточного матеріалу. Робочий кут до горизонту покрівлі повинен бути більше 8 °.

Покрівельне покриття настилається на несучу конструкцію, складену з кроквяних брусів і брусковой обрешітки.

При будівництві малоповерхових будівель, традиційно виконується 2,3-х -пролётная схема з похилими кроквяними балками і внутрішніми опорними стінами.

Інтервал між кроквяними балками зазвичай вибирається близько 0,60 ÷ 0,90 м при перетині крокв 50х150 ÷ 100х150 мм; опорні торці крокв опускаються на мауерлат розміром 10х10 ÷ 15х15 см.

Типова система монтажу гофролистів профільованого настилу:

У випадках планування утепленого горищного простору, покрівля з полотен профільованої сталі, як і будь-яка інша покрівельна основа з заліза, робить необхідним застосування підпокрівельної Влагоізоляціонний плівки, типу: Ютавек 115,135, Ізоспан, Tyvek, Строізол SD130, ТехноНІКОЛЬ, яка попереджає проникнення конденсатной вологи на підпокрівельний утеплюючий шар.
Гідрозахисна полотно настилають горизонтально, від низу до верху, з межполосного напуском 100 ... 150 мм і провисання між кроквами близько 2 см, з подальшою проклейкою місць з'єднання скотчем.
Щоб ліквідувати міжрядні зчленування, довгу сторону профнастільного полотна визначають рівній поперечному зрізі ската даху, з додатком 20-30 см, для нижнього випуску.
Проміжок між обрешётінамі визначається висотою профнастільного полотна і нахилом покрівлі: якщо профільна марка НС-8 ÷ НС-25, а він більше 15 ÷ 17 °, то відстань між брусками обрешёточной конструкції складе 400 мм, а для номенклатури С-35-С-44 - до 700-1000 мм.
Для виключення відривання аркушів профнастилу при вітряною погоді, їх настил рекомендується починати з нижнього краю боковини ската, протилежної до переважної розі вітрів.
Гофровані полотна прикручуються до дощок обрешітки оцинкованими саморізами, довжина / діаметр 30,0 / 4,8 мм, з ущільнювальними прокладками, через нижню півхвилю, а коньковие профілі - в підняту лінію гофри. За карнизної лінії фіксація проводиться на всіх нижніх полицях гофролиста, а норма використання саморезних гвинтів вважається 6 ÷ 8 одиниць на 1 м2 профнастилу.
Вертикальний нахлест профільованих полотен варто робити в одну гофру, а при нахилі покрівельного ската до 12 ° - в дві гофро-хвилі.

Просто перевірити собівартість виділеного проекту споруди можливо за допомогою представленого інтерактивного калькулятора.
