Uvbox - збираємо комп’ютер в форматі mini-itx
Невеликі зміни в специфікаціях, замість блоку живлення PW-200-V буде використовуватися два блоки живлення picoPSU-120. що дозволить скоротити кількість "проводів" і зменшити займаний блоком живлення обсяг.
До першого блоку буде підключена материнська плата і плата мікроконтролера (OLED), а до другого будуть підключені жорсткі диски, DVD-RW і USB плати расшіренія.Почті все залізо вже замовлено / куплено, зі списку осталость придбати тільки bluetooth.
Все usb'шние адаптери як бачите дуже маленькі, ТВ-тюнер навіть менше ніж я очікував.

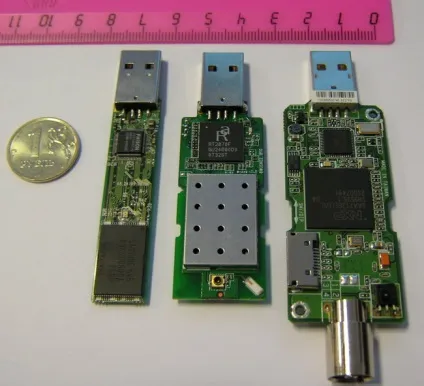

Зліва-направо Apacer HT203 USB flash, DLink DWA-140 USB WiFi adapter, AverMedia Volar AX USB TV-Tuner

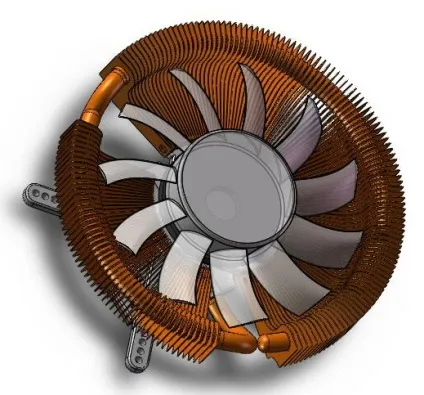

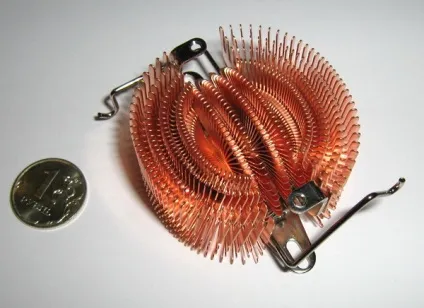

USB роз'єми швидше за все використовуватися не будуть, Випаяв їх і буду підпоювати дроти до платам.Імхо чудовий радіатор для північного моста і всього 300р. Комплектний вентилятор 40х40х20 треба буде замінити на Sunon 40x40x10 (VAPO) для того щоб вписатися по висоті в 1U.
Logitech NANO (w / l mouse receiver):
Замість них можна використовувати знайомі всім хто захоплюється радіо-керованими моделями "силіконові" проводу. Вони виключно гнучкі, Cиликоновая ізоляція витримує температуру до 250C, можна підібрати проводку потрібного перетину. Можна знайти майже в будь-якому магазині для моделістів, приблизна вартість від 30р. за метр.
До 20-го числа я у відпустці
Як тільки повернуся - продовжу звітувати про те, як просувається проект.
ЗИ:
1. Блоки живлення picoPSU-120 вже чекають мене на робочому столі
2. WiFi адаптер можливо буде замінений на DLink DWA-120 (b / g), тому що 140-й (b / g / n) адаптер стандарту "N" вимагає дві антени.
3. Другий жорсткий диск 200Gb / 7200RPM теж є, але я вирішив, що в системі буде достатньо одного "спритного" диска, а другий буде використовуватися в якості "сховища" і тому обсяг важливіше. Швидше за все другим диском буде 2.5 "SATA Seagate 320Gb 5400.5

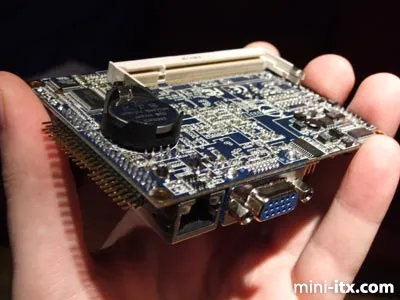

Крім того, я не втримався і купив на оверклокерів материнську плату VIA pico-ITX (PX10000G), тепер думаю, що б такого цікавого зробити на базі цієї крихти.
Існує кілька варіантів підключення, перший - SATA, другий - USB.
1. З того що є у нас - можна купити два перехідника
перший, це ATAPI-IDE, він виглядає якось так:

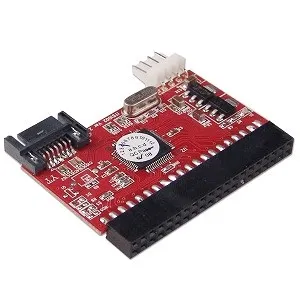

другий, це IDE-SATA, наприклад такий:
Це дозволить підключити привід по інтерфейсу SATA і обійдеться вам в
30 $, але буде займати досить багато місця, що не завжди зручно.
2. За допомогою інтернету можна замовити прямий перехідник ATAPI-SATA, вони бувають двох типів.
У першого типу плата вище ніж сам привід, що теж не завжди зручно, а також не соотв. стандарту. Але такі перехідники найбільш поширені і їх можна купити на eBay, разом з доставкою він обійдеться вам в 20-25 $
Другий тип відповідає стандарту, висота плати 13мм. Однак на відміну від перехідників першого типу їх випускає всього одна корейська компанія, і вони мало поширені. Замовлення такого перехідника з доставкою обійдеться вам в 30-40 $
Крім цього можна підключити привід по інтерфейсу USB. Для цього треба пожертвувати зовнішнім боксом для slim cd приводів, такі бокси можна купити і у нас. Новий бокс обійшовся мені в 900р. як правило ціна варіюється в межах 700-1100р. Не варто дивитися на те, що на них написано (SONY, HP, IBM) все це вироби однієї і тієї ж китайської компанії.

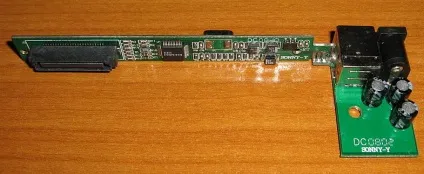

Після цього потрібно витягти з боксу плату адаптера ATAPI-USB

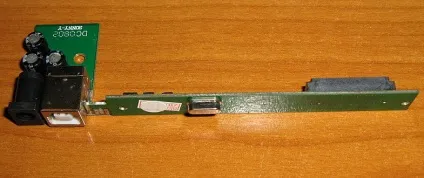

Плата адаптера соотв. стандарту по висоті. До якості виготовлення я не можу пред'явити ніяких претензій.

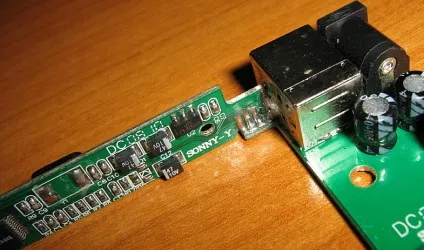

Якщо ви знаєте як поводитися з паяльником - можна мінімізувати займане адаптером простір отпаяв частина плати, на якій знаходяться USB роз'єм і роз'єм зовнішнього живлення. І припаявши дроти USB інтерфейсу безпосередньо до плати адаптера.
Поки все Не дивлячись на те, що всі паплюжать українську пошту - я ні разу не стикався з проблемами. Все приходить за 2-3 тижні, і поки нічого не пропало.
Отже, на даний момент прийшло все, що я замовляв для даного проекту.
1. Блок живлення DC-DC 200Wt, PW-200-V
2. Конденсатори Rubycon 1500Мф / 16В
3. Адаптер ATAPI (slim CD) - SATA

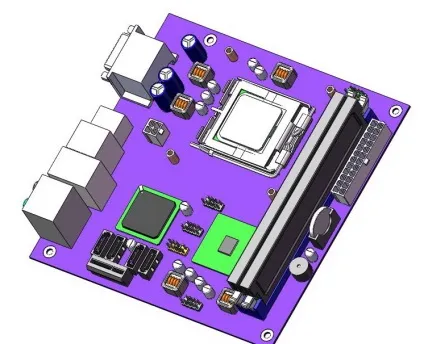

Подражнити парою картинок, всі моделі закінчені на 80%.
Відразу відповім на питання - "а на фіга?". Просто цікаво створити корпус повністю у вигляді моделі, це дозволить уникнути практичних помилок при розміщенні компонентів в настільки тісному просторі.
Крім цього зроблені моделі:
Складні - Zalman VF900-Cu
Спрощені - 2.5 "HDD Seagate, Slim DVD-RW AD-7633A, Corsair XMS DDR2 RAM, Slim CD-SATA adapter
Залишилося зробити: PV-200-V PSU, і прості модельки для всіх USB пристроїв. Це займе ще пів дня, після чого проектування шасі - день чи два. І можна буде ліпити корпус А це блок живлення PW-200-V
ATX'овий роз'єм там так, для історії. Оскільки я його скоро Випаяв! Ще кілька зображень в процесі роботи, на цей раз шасі.
Вид знизу під кутом, вид зверху під кутом, і лінійні розміри отриманого шасі.
171,45 х 181,45 х 69,20 (ШхГхВ, мм.)
Якщо трохи ускладнити конструкцію, то можна зменшити висоту шасі на 2 мм.
Можливо я так і зроблю, але перед цим потрібно провести "стендові" випробування наявного заліза на предмет тепловиділення компонентів в процесі роботи, під навантаженням і без.
Якщо застосувати надтонкий slim dvd-rw привід (9.5мм), то можна зменшити висоту ще на 3,5 мм соотв. Однак у нас не можна купити такий привід з щілинним завантаженням. У штатах таіе приводи є (випускаються Panasonic'ом для комп'ютерів Apple), в ідеалі можна було б купити такий привід з інтерфейсом SATA. Але на скільки я зрозумів, в apple винайшли свій роз'єм для підключення такого приводу. Загалом - скрізь свої хітрості.А це перші начерки на тему корпусу
Матеріал: темно-синє прозоре оргскло.
Основна фішка в тому, що в вимкненому стані не буде видно ніяких кнопок і т.п. На передній панелі - тільки проріз для завантаження дисків.
Включаємо в розетку і клацаємо мікро-тумблером харчування на задній панелі, починається ініціалізація мікроконтролера - загоряється підсвічування сенсорної кнопки "power". Натискаємо "power" - система включається, спалахує підсвічування кнопки "eject", далі мікроконтролер инициализирует дисплей і включає підсвічування чотирьох кнопок управління дисплеєм.
На словах все це звичайно не так цікаво, постараюся зробити в Солід демо-проект.
Корпус складається з 4-х частин, вірніше панель, нижня панель, задня панель і панель поєднує передню, ліву і праву частини корпусу.
У нижній панелі отвори "решітки" вентилятора, виходити тепле повітря буде через задню панель (над нею ще працюю).
Корпус схожий на MAC mini
Ясна річ схожий :)
Уявляєте як тут вже все потоптане, усіма хто не хоче "бути схожим" на мак міні, і всіма кому на $ рать на мак міні?
APPLE
DELL
ASUS
AOPEN
SONY
Сьогодні хотів поміняти в своєму ноут SONY VGN-SZ4XRP жорсткий диск на більш ємний. При чому, один раз я вже це робив, десь рік тому.
Роблю все за інструкцією самої ж SONY, їх можна знайти в інеті.
Потрібно розібрати корпус. (Так, так - розібрати весь корпус. It's SONY)

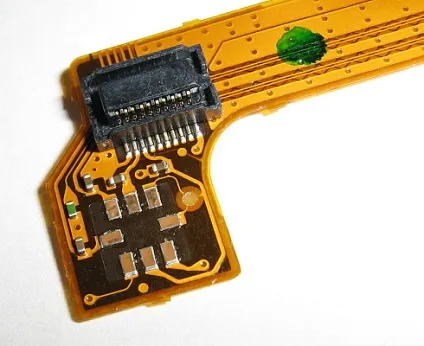

Демонтувати гнучкий шлейф, який з'єднує жорсткий диск SATA з мат. платою. і замінити диск. Шлейф зафіксований на роз'ємі липкою стрічкою, її я попередньо знімаю ессть. Знімаю шлейф і оп-ля, бачу що на короткій смужці скотча, що фіксує кут шлейфа зі зворотного боку, залишився якийсь підозрілий "чорний квадрат Малевича".
$ ^ @. це мікросхема
SONY # @% ^! використовували такий скотч, що мікросхема відірвалася від своїх контактів. (Вони залишилися на шлейфі) і так і залишилася приклеєною до скотчу.
Після того як вдалося розгледіти напис на чіпі (сфоткати його в макро режимі) виявилося, що це 3-х осьовий датчик прискорення "3L02AL". Використовується спільно з софтом від SONY, для того щоб запаркувати жорсткий диск, в разі сильної вібрації та падіння ноутбука. Чіп можна купити у нас, що радує несказанно. Припаяти теж думаю не проблема, де-небудь, де стільникові лагодять.
Підсумки: Новий чіп коштує 400р. ну і запаяти його - поки невідомо скільки.
ЗИ: До речі, ноут прекрасно працює і без цього чіпа. Якщо е ставити софт який відстежує цей датчик, то можна і так жити. Але стрьомно :)
ЗЗИ: До чого це все? Ну так, просто страшна казочка на ніч Ноутбук відремонтований, продовжуємо думати на тему корпусу.
Поки є три варіанти
Поки що Найбільше подобається второйЧтоби трохи розігнати нудьгу викладу картинку верхній частині задньої панелі шасі. На неї будуть виведені роз'єми від блоку живлення і TV тюнера, вимикач харчування і антена WiFi.
Моделі роз'ємів ессть. зроблені з вже наявних в налічіі.І ще один варіант корпусу, це спроба об'єднати другий і третій варіант корпусів показаних раніше. Вийшов такий собі "корпус - кращий подарунок"
Суть в тому, що можна використовувати плати в форматі PCIe-Mini (PCI Express Mini). Цей формат роз'єму широко використовується в нових ноутбуках, і замінив використовувався раніше Mini-PCI.
На даний момент можна знайти в продажу WiFi адаптери, TV тюнери і SSD флеш пам'ять.
На жаль переворушити кілька десятків сторінок за допомогою googl'а. Я так і не зміг знайти "гнучкий" адаптер PCIe-X1 -> PCIe-Mini.
Є лише адаптер зі зворотним функціональністю, тобто PCIe-Mini -> PCIe-X1
Наявний у продажу звичайний адаптер PCIe-X1 -> PCIe-Mini, виконаний у вигляді плати. Занадто громіздкий, і сенсу в його використанні немає.
