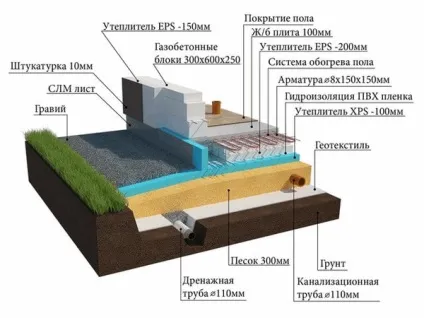

Фундамент утеплена шведська плита (влаштування фундаменту шведська плита) не є новинкою в прямому сенсі цього слова. В європейських країнах ця система давно пройшла випробування і активно використовується для будівництва будинків.

Але в наших широтах шведська плита тільки починає своє «хід», так що повної інформації з приводу її довговічності і експлуатаційним властивостям немає.

Проте, переваги УШП настільки привабливі, що все більша кількість приватних забудовників при виборі типу фундаменту (про плюси і мінуси плитного фундаменту) схиляється саме до шведської плиті.

Рекомендації щодо виконання робіт

Утеплення шведська плита - УШП - має деяку схожість з класичним плитним фундаментом (плитний фундамент - технологія робіт). Однак технологія її пристрою настільки специфічна, що братися за її реалізацію без досвіду вкрай ризиковано.

Навіть набір інструментів і матеріалів, використовуваних для монтажу УШП, незвичний. Бетонна суміш, арматура, пісок і гравій - ось стандартний набір основних матеріалів, які є основними для зведення фундаментів.

До складу утепленій шведської плити - фундаменту нового покоління - входить набагато ширший перелік будматеріалів.

Будівельники, які спеціалізуються на будівництві УШП, рекомендують при виконанні робіт дотримуватися наступних рекомендацій:

1. В процесі розробки котловану знімати верхній шар землі товщиною від 30 до 40 мм. Якщо є така можливість, краще дістатися до материнського грунту.
2. Дно і укоси котловану слід вистилати геотекстилем. Перехлест окремих смуг матеріалу - не менше 150 мм.
3. Дно котловану засипати піском і щебенем пошарово. Пісок проливати водою і ущільнювати за допомогою віброплити. Товщина кожного шару не повинна перевищувати 150 мм.

комунікації

Інженерні комунікації, передбачені проектом, закладаються тільки після підготовки підстави фундаменту і його зміцнення.

До даних елементів відносяться:

• система каналізації;
• введення водопроводу;
• електричні кабелі;
• заземлення.

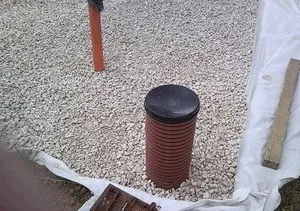

На даному етапі облаштовується і дренажна система. Її монтаж проводиться таким чином:

• на поверхні підстави розмічається проектна каналізаційна система;
• викопуються траншеї, в які закладаються труби каналізаційні;
• проводиться зворотна засипка систем - дренажної і каналізаційної.

Проблеми утепленій шведської плити укладаються саме в способі монтажу комунікацій. У разі їх пошкодження дістатися до них надзвичайно важко. Тому даному етапу будівельники приділяють підвищену увагу.

Після того, як ця частина робіт виконана, в обов'язковому порядку перевіряється горизонтальність підстави і його відповідність проектних позначок.

Читайте також: Пристрій фундаменту шведська плита

Укладання теплоізоляційних плит

При будівництві УШП збірку утеплювача можна проводити двома способами. У першому випадку застосовуються стандартні плоскі плити пінополістиролу.

У другому - так звані L - блоки. При використанні спеціальних блоків процес монтажу значно докоряє, так як відпадає необхідність склеювання конструкцій для утеплення торців плити. Та й опалубка в цьому випадку не потрібно.

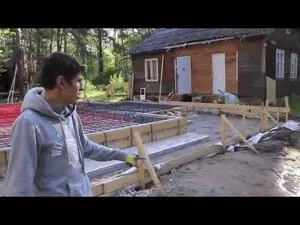

При використанні плоских теплоізоляційних плит бортові частини утеплювача зміцнюються обрізний дошкою по периметру фундаменту - іншими словами, монтується опалубка.

Наступний крок - укладання утеплювача на подушку. Плити розміщуються вразбежку, зі зміщенням стиків. У місцях торцевих примикань утеплювач кріпиться тарілчастими пластиковими дюбелями. Таким чином монтується основний шар теплоізоляції. Його поверхня вистилається пароізоляційною плівкою.

В оформленому коробі розмічаються місця установки ребер жорсткості. Їх кількість і крок визначається розрахунковим методом.

Далі, відповідно до проекту, укладаються додаткові шари утеплювача - один або два.

Армування ребер жорсткості

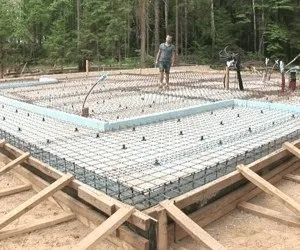

Ребра жорсткості фундаменту тепла шведська плита армуються двома парами стержнів діаметром 10 або 12 мм. Знаходяться вони в поздовжньому напрямку ребра.

Для додання конструкції жорсткої просторової форми стрижні в'яжуться розподільними хомутами, виконаними з арматури діаметром 8 мм. Крок установки хомутів - 300 мм. Каркаси збираються на землі, і тільки потім встановлюються в робоче положення на утеплювач.

Решта площі фундаментної плити (плитний фундамент) армується стрижнями діаметром 6-10 мм, пов'язаними між собою в єдину плоску сітку з розміром осередку 150х150 мм. І каркаси і сітка безпосередньо на теплоізоляційний матеріал не вкладаються: попередньо на пінополістирол ставляться спеціальні фіксатори, виготовлені з ПВХ.

Поздовжня стикування армирующих стрижнів повинна виконуватися з перекриттям не менше 240 мм (20 d).

Монтаж труб теплої підлоги

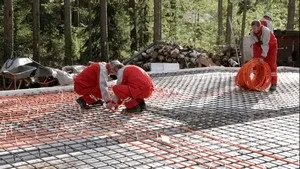

Труби (про труби для теплої водяної підлоги) майбутнього теплої підлоги монтуються безпосередньо поверх арматурної сітки. Їх діаметр і крок також визначаються розрахунковим шляхом в процесі проектування.

Треба сказати, що, на відміну від інших типів фундаментів, для УШП неможливо сформулювати якісь універсальні рекомендації, за якими можна без особливих розрахунків спорудити цілком надійну основу під будинок. Тому утеплену шведську плиту своїми руками без проекту побудувати практично нереально.

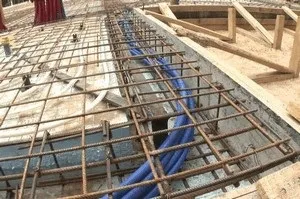

Місця перетину труб з ребрами жорсткості, на які спиратимуться несучі стіни або дверні прорізи, захищаються гільзами. Це може бути як спеціальна гофрозащіта, так і відрізки труби ПНД довжиною 40-50 см.

Після закінчення укладання трубопроводу теплої підлоги монтується колектор (колектор для теплої водяної підлоги). Зазвичай він встановлюється на позначці +0,600. Для установки колектора в потрібному положенні вбивається пара арматурних стержнів (іноді використовується 4 стержня) діаметром 12 мм.

Читайте також: Фундамент плита - розрахунок товщини

Висота їх сягає півтора метра. На проектної позначки кріпиться дошка, на якій і проводиться безпосередньо монтаж колектора (монтаж колектора для теплої водяної підлоги своїми руками).

Труби підключаються до колектора, причому місця їх підйому в обов'язковому порядку захищаються гофрозащітой. Змонтована система теплої підлоги заповнюється теплоносієм, перевіряється під тиском на герметичність і опресовується.

Багато забудовників задаються питанням: чи можна будувати утеплену шведську плиту без теплої підлоги. Фахівці з цього приводу мають єдину думку: зведення УШП без опалювального контуру стає безглуздим.

проміжний контроль

Перш ніж приступити до заливання бетону, необхідно переконатися в якості виконання попередніх етапів робіт:

• проводиться контрольний обмір короба і перевіряється правильність армування і в'язки;
• перевіряється цілісність теплоізоляції, видаляється з короба сміття, листя та інші сторонні предмети;
• за допомогою поліетилену і спеціальних заглушок закриваються висновки всіх комунікацій для запобігання попадання в їх бетонної суміші;

В останню чергу перевіряється надійність всіх тимчасових кріплень, схильних до зсуву під час заливки бетоном.

заливка бетону

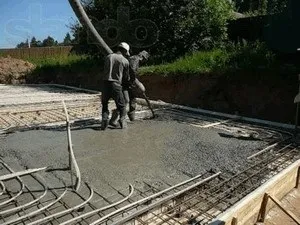

Бетон, вивантажуваний безпосередньо в короб, розподіляють по ньому за допомогою гладилок, совкових лопат. При цьому необхідно забезпечити затікання суміші в важкодоступні місця за допомогою глибинного вібратора.

Час на виконання цього етапу робіт вельми обмежена - не більше години. Якщо з яких-небудь причин допущений перерву в роботі, відновити її можна до моменту набору міцності бетоном до 1,5 МПа.

При цьому організуються робочі шви між уже залитої і знову заливається частинами. Шви перед поновленням заливки попередньо змочується нею і грунтуються цементним молочком.

Після закінчення заливки бетон накривається поліетиленом і залишають у спокої на 7 днів.

фінішні роботи

Після того, як бетон затвердіє, з нього знімається опалубка. Торцеві поверхні пінополістирольних плит облицьовуються плиткою або оштукатуриваются цементно - піщаним розчином (в якості базового шару під фінішну обробку).

Завершальним етапом є облаштування вимощення по периметру фундаменту. Вона також утеплюється теплоізоляційними плитами товщиною 100 мм. Поверх них настилається дренажна мембрана. Потім проводиться зворотна засипка грунтом, дерном або гравієм.

Вищенаведений матеріал описує в загальних рисах будівництво шведської утепленій плити: детально, із зазначенням конкретних розмірів її елементів, розглядати цю технологію можна тільки при наявності всіх розрахунків з прив'язкою до конкретних кліматичних умов будівельного майданчика.
