Устя свердловини - пристрій, обладнання та монтаж оголовка

Устя свердловини за загальним визначенням - це перетин свердловиною поверхні земельної ділянки. Тут назовні виходить верхня частина експлуатаційної труби, в якій розміщуються водозабірні системи і насос. Після буріння в свердловину встановлюються сталеві труби з діаметром 12,7 або 14,6 або 16,8 сантиметрів (такі розміри допускаються ГОСТом на обсадні труби, інші діаметри є ознакою не бурових труб) всередину яких можуть закладатися пластикові труби, які забезпечують екологічність води, що подається .

У яких випадках можна ставити пластикові труби?

У ряді випадків (наприклад, для глибин до 50 метрів) можна встановити тільки пластикові елементи, які мають термін служби близько 50 років, не іржавіють, що не обростають мікроорганізмами і опадами всередині, мають значну стійкість до хімічних впливів і стійкість при осіданні породи або промерзанні грунту . Матеріалом для виробництва таких труб служить, зазвичай, поліетилен, а закінчення окремих виробів з різьбою. Труби з ПВХ практично не зустрічаються і не використовуються, тому що вони виконуються тільки на замовлення і можуть бути пов'язані лише шляхом пайки, що істотно підвищує вартість обладнання свердловини.

Приямки, бункери, кесони або адаптери для гирла?

Для обладнання свердловини в українській практиці досить часто використовуються приямки, крім того, можуть бути обладнані підземні або наземні кесони, а також адаптери. При виконанні приямку риється котлован з глибиною близько двох метрів, на дно якого заливається бетон (можливе застосування арматури). Для стін конструкції беруться колодязні кільця або виконується кладка з червоної цегли. В останньому випадку потрібно приділити особливо увагу гідроізоляції внутрішньої і зовнішньої стороні стінок (зовні можна обробити бітумними мастиками). На приямок встановлюється утеплена кришка з люком, всередині проводиться сходи.

Іноді обладнання гирла свердловини поміщається в залізобетонний бункер довільної форми, які виконують за допомогою заливки опалубки цементним розчином. Тут до досягнення монтажної міцності доведеться чекати близько двох тижнів і присутній ймовірність того, що отримана конструкція буде поступатися за міцністю промисловим кесона.

Чим хороші промислові кесони?

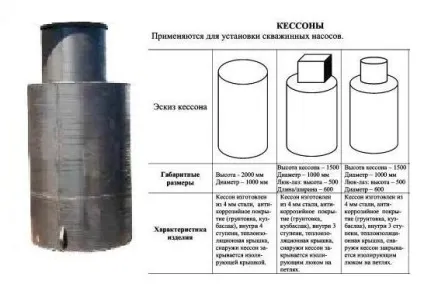

Промислові зразки хороші тим, що забезпечують повну гідроізоляцію, завдяки наявності спеціальних муфт або зварювання в місці з'єднання труби і кесона і виглядають більш естетично. Їх також встановлюють на бетонну основу в викопаному котловані, якщо облаштування свердловини проходить на сухих ґрунтах або в наземних приміщеннях (зі стандартних залізобетонних конструкцій або сталевих листів). Кесони досить дороги, тому що їх потрібно не тільки придбати, але доставити і поставити на місце, що вимагає спеціальної техніки і впливає на вартість.

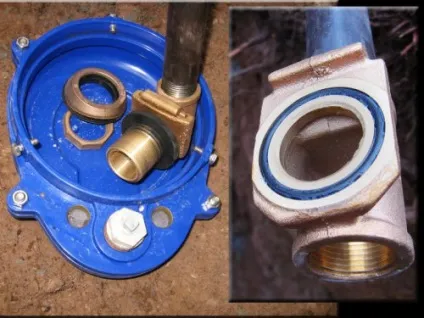

Свердловинний адаптер можна застосовувати, якщо в будинку є підвал, куди може подаватися вода. Для його облаштування на глибині близько 2 метрів в трубу врізається магістраль в теплоізоляції, через яку в будинок подається вода. До верхньої частини свердловини з приміщення подається електричний кабель, а всередину спускається насос.

За допомогою байонетного роз'єму всередині труби стикується водоподаючого трубка від насоса і водопровідна магістраль. Такий спосіб є досить універсальним і часто використовується при розробці свердловин для приватних будинків. До недоліків адаптерів відносять те, що якщо взимку будинок не опалюється і вода в магістралі замерзає, то потрібні додаткові зусилля для того, щоб злити воду і запобігти можливому пошкодженню обладнання. Деякі компанії вирішують цю проблему шляхом установки спеціального зливного крана, який розташовують у верхній частині свердловинного стовбура на оголовке.

Навіщо потрібен оголовок? Його типи та конструкція.

Верхню частину обсадної труби потрібно оформити відповідним чином, щоб в свердловину не були поверхневі води, бруд, а також, щоб напірна лінія не замерзла, і її можна було обслуговувати шляхом прочищення та поточного ремонту.

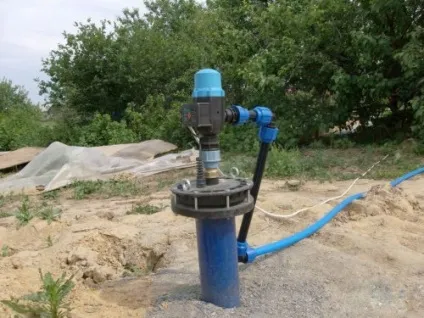

В першу чергу на випускну трубу встановлюють оголовок, діаметр якого перевищує діаметр верхньої обсадної колони. Крім запобігання забрудненню, оголовок може утримувати погружной насос, витримувати значні тиску як зсередини (вода), так і зовні (наприклад, при знаходженні свердловини в районі переміщення транспортних засобів). Оголовки бувають чавунними, пластиковими (для неглибоких свердловин) або сталевими і відрізняються за якістю і конструкції присоединительного фитинга. Слід враховувати, що сталеві артикули можуть витримати підвісний вантаж до півтонни, в той час як пластикові - в районі одного центнера.

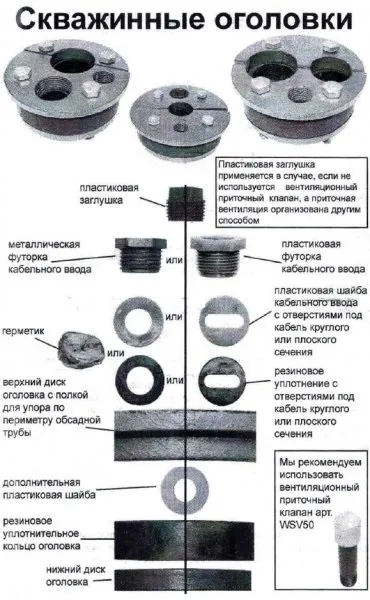

Конструкція оголовка гирла свердловини включає в себе кріпильні деталі, спеціальну кришку, фланець (металевий або пластиковий), карабін, гумові кільця. Зовнішня кришка крім висновків має зовнішні римболти (привариваются) і один зсередини.

Порядок установки оголовка на свердловину

Гирлове обладнання свердловини при формуванні оголовка встановлюється без проведення зварювальних робіт. Спочатку верхня обсадная труба обрізається перпендикулярно осі із зачищенням кромки зрізу. Зовні трубу гарантують і фарбують «антікоррозіонкой». Потім для насосного обладнання кріпиться пластикова труба, трос, кабель. Система стягується за допомогою хомутів. Трос кріпиться через нижній рим-болт на кришці. Кабель і пластикова напірна труба пропускаються через кришку, на обсадних труб потрібно надіти фланець і гумове кільце.

Після цього можна опускати насос і встановлювати кришку, піднімаючи і фланець, і гумове кільце до рівня самої кришки. Потім кришка і фланець затягуються болтами, ніж досягається необхідне ущільнення і герметичність. Оголовок для свердловини може бути куплений в межах 2-4 тисяч рублів (пластик і сталь відповідно), а вартість роботи з його встановлення начитається від 2 тис. Рублів.
