Установка зворотного клапана на каналізацію - каналізаційний клапан

Каналізаційна мережа - це складна система, яка повинна бути обладнана арматурою і приладами різного призначення. До таких відносяться зворотні клапани, які відіграють важливу роль в працездатності каналізації. Далі піде мова про те, як встановити зворотний клапан так, щоб каналізаційна система не давала збоїв.

Принцип дії і установка зворотного клапана

Часто при засмічення в каналізаційних трубах стічна рідина повертається в зворотному напрямку і затоплює не лише сантехнічні прилади, а й підлогу житла. Доводиться викликати аварійні бригади, які приїжджатимуть, як правило, не поспішають. Щоб не бути залежними від комунальних служб і позбавити себе від таких неприємних сюрпризів, в квартирі або будинку потрібно встановити каналізаційний зворотний клапан - один або кілька.

Зверніть увагу! Як показує практика, стічна рідина вище 2-го поверху не піднімається. Тому зайнятися пристроєм зворотного клапана рекомендується жителям квартир, які проживають до 2-го поверху включно.

Цю проблему можна вирішити 2-ма способами:

• придбати один зворотний клапан, розмір якого відповідав би діаметру каналізаційної труби або стояка, що приймає стоки від всіх сантехнічних приладів, і встановити його на відповідному місці;
• встановити по одному клапану на трубу каналізації перед кожним приладом, відводить стоки.

Зробити монтаж загального зворотного клапана представляється можливим тільки для приватних будинків. Для квартир багатоповерхових будинків установка загального клапана проблематична, так як немає вільного місця. У такому випадку рекомендується встановлювати по одному клапану за кожним сантехнічним приладом.

Схема роботи клапана

У торгових точках можна придбати каналізаційні зворотні клапани 2-х видів, які відрізняються місцем установки:

• звичайний клапан, який не дозволить стоків рухатися в зворотному напрямку;
• клапан, який встановлюється на фанової трубі або після унітазу. Цей прилад встановлюється на трубі, якщо в такий є контр-уклону. Цей недолік важко виправити - треба повністю перекладати труби.

Ці 2 клапана працюють по різному принципом дії. Наприклад, для внутрішньої каналізації зворотний клапан, що запобігає зворотний перетікання стічної рідини, складається з приймального і випускає патрубків.

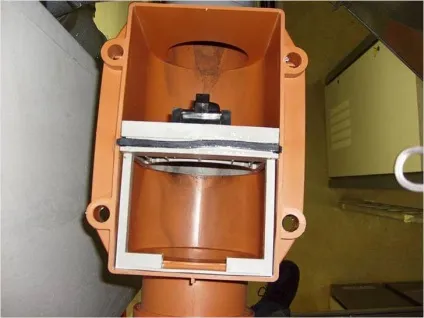

Так виглядає клапан всередині

• В клапані є камера, в якому знаходиться кулька з повітряним наповненням. Якщо стоки починають рух в зворотному напрямку, кулька блокує камеру, і стоки не мають можливості рухатися далі по трубі.
• Щоб клапан був придатний довгий час, його треба постійно обслуговувати - чистити. Для цього в конструкції клапана передбачена кришка, яка при необхідності може зніматися. Крім того, цей прилад має запірним вентилем, що перекриває рух води в каналізаційній трубі, якщо цього вимагає ситуація.
• Монтуються вироби в тих місцях, де труби стикуються між собою. Їх можна встановлювати як на стояках, так і на горизонтальних ділянках трубопроводу.
• Зворотні клапани останнім часом виробляються або з пластику, або з металу. Деякий час назад в продажу пропонувалися тільки металеві прилади, розраховані на фланцеве з'єднання. Їх і в наш час можна придбати. Але так як труби з пластика все частіше витісняють вироби з інших матеріалів, то останнім часом все більш затребуваними стають клапани з ПВХ.

Установка зворотного клапана може бути проведена під час монтажу каналізаційної мережі в місці стиковки труб. При працюючій системі проводиться врізка в каналізаційний трубопровід. Діаметри труб і клапана повинні збігатися. Якщо це неможливо, застосовуються перехідні фасонні частини.

Зверніть увагу! Монтаж клапана повинен проводитися в такому місці, до якого існує вільний доступ, необхідний для обслуговування приладу.

Принцип роботи пристрою

Установка зворотного клапана на каналізацію проводиться в кілька кроків.

• На кожному приладі намічена стрілка, по якій можна дізнатися, в якому напрямку повинні рухатися стічні води. Монтаж клапана повинен здійснюватися тільки за цим вказівником.
• При установці приладу стрілка повинна вказувати напрямок до каналізаційного випуску. Якщо дотримати це правило, клапан буде працювати справно. Якщо простіше, то напрямок стрілки і напрямок руху рідини від прийому стічних вод до стояка повинні збігатися.
• Перед монтажем клапан потрібно протестувати на герметичність. Це дозволить уникнути можливих проблем.
• Якщо герметичність працює мембрани буде недостатня, то при експлуатації приладу буде відчуватися шум і вібрація. Щоб усунути проблему, кришку потрібно буде зняти і замінити затвор. Можливо більш просте рішення задачі - знімається і змінюється герметична окантовка.

Застосування зворотного повітряного клапана

Зворотний повітряний клапан

Каналізаційний повітряний клапан має інший принцип дії в порівнянні з вищеописаним. Цей прилад монтується на каналізаційний стояк, діаметр якого становить зазвичай 110 мм. Діаметр клапана повинен відповідати цьому розміром.

• Не секрет, що від системи каналізації іноді неприємно пахне. Такі запахи з'являються в кухні, ванній, туалеті. Крім того, відведення стоків відбувається з супроводом надмірного шуму. Неначе з каналізацією все в порядку, а проблема існує.
• Щоб зрозуміти суть того, що відбувається, потрібно вникнути в механізм дії каналізаційної системи з стояком. Під час залпового скиду води, наприклад, в унітаз, в мережі відбувається розрядження. Тут важливу роль відіграє вентиляція, за допомогою якої із зовнішнього середовища надходить повітря і призводить внутрішній тиск в нормальний стан. Тоді відсутні і запах, і шум.
• Якщо ж в мережі відсутня вентиляція або вона функціонує неповноцінно, то прихід повітря в стояк здійснюється з сантехнічного приладу, розташованого в безпосередній близькості. З практики відомо, що великі шанси на віддачу повітря має те сантехнічний виріб, в якому вода в сифоні знаходиться в найменшій кількості. В цей час буде відчуватися хлюпання і через спорожнену трубу без всякого перешкоди в приміщення почне проникати сморід з труби каналізації.

Якщо система вентиляції не сприяє нормальній роботі каналізації, то на допомогу може прийти повітряний каналізаційний клапан. Він влаштований просто і з його допомогою в систему постійно подається повітря. Якщо в будинку існує фанова труба, що має випуск на дах, то клапан зазвичай монтується в одному з приміщень, де знаходиться сантехнічний прилад.

Схема роботи повітряного клапана

Монтується вакуумний каналізаційний клапан через установку в розтруб. Висота монтажу залежить від наявності в підлозі трапа, через який зливається вода:

• якщо трап присутній, клапан встановлюється на висоті 0,35 м від поверхні підлоги;
• якщо трапа немає, клапан встановлюється в місці стояка, яке знаходиться над самим верхнім приєднанням відведення.

Установка лічильників води для зовнішньої каналізації має свої особливості. Вони бувають діаметром від 50 до 300 мм і до них висувають такі вимоги:

• так як прилад буде знаходитися під землею, він повинен бути досить міцним;
• з'єднання з трубопроводом великого діаметру повинно бути надійним;
• агресивні середовища повинні мінімально впливати на матеріал клапана;
• якість клапана повинно приводити до рідкісних профілактичних робіт;
• зворотний клапан повинен бути надійним і не потребувати регулярного чищення.
