Установка шноркеля на ниву шевроле

призначення шноркеля

Бездоріжжя являє собою не тільки відсутність асфальтного або бетонного покриття, але це ще і бруд, вода, пісок і інші перешкоди, які зустрічаються на шляху автомобіля Шевроле Нива. Дуже часто виникає проблема, коли доводиться долати водойму, все, здавалося б, добре, машина звір, але ось тільки на півдорозі відбувається потрапляння води в мотор. Тут же мотор глухне, і автомобіль разом з пасажирами залишається посередині водойми. Для вирішення такої проблеми і є шноркель або по-простому зовнішній повітрозабірник. Багатьом Шнівоводам відома проблема потрапляння води в двигун гідроудар, а так само які виникають наслідки: вихід з ладу шатунів і руйнування блоку циліндрів.

Таким чином, якщо виводиться трубка від двигуна на дах автомобіля (шноркель), то знижується ризик потрапляння води в двигун. Цей пристрій є незамінним в разі експлуатування Шевроле Ниви в місцях відсутності доріг. Також шноркель зраджує автомобілю більш потужний і строгий вигляд, але це вже дизайнерські показники.

Якщо на Ниві Шевроле дуже часто доводиться рухатися по дорогах без асфальтного покриття та з водними перешкодами, то встановити такий девайс буде до речі. Крім захисту двигуна від проникнення води, шноркель характеризується наступним переліком позитивних властивостей:

1. У двигун надходить чисте прохолодне повітря;
2. Обмежено потрапляння несприятливих викидів з-під попереду рухомих транспортних засобів.
3. Зменшується можливість пошкодження мотора і його частин внаслідок попадання води.
4. Переміщена точка забору від низького положення до більш високого, а, головне, безпечного.

Як обзавестися виробом?

Шноркель на Шевроле Ниву можна отримати двома способами:

• Придбати вже готовий заводський шноркель;
• Зробити, а, точніше, зібрати девайс самостійно, так би мовити, своїми руками.

Заводський, вже готовий шноркель є найпростішим рішенням, про яке не пошкодує покупець. Купуючи якісне оригінальний виріб у брендового виробника, покупець отримує: якість збірки, тривалий термін служби виробу, гарантію.

Тільки одним недоліком вважається висока вартість девайса, яка становить близько 15 000 рублів. Такий зовнішній заборник виготовляється з лінійного поліетилену типу LLDPE, який характеризується своїми високими властивостями міцності. Переваги такого шноркеля:

1. Стійкість до потріскування корпусу пристрою;
2. Високі механічні показники;
3. Відмінні властивості експлуатації;
4. Дизайн. Блиск вироби виділяє не тільки сам девайс, але і автомобіль в цілому.

Не варто засмучуватися є й дешевші моделі. Широко відомий в певних колах девайс виробництва F-Dising, який популярний завдяки своїй вартості (6000 рублів) і простоти конструкції.

Більшість автолюбителів приділяють увагу і довіряють українському Автопрому, тому як такі вироби поєднують невисоку вартість і середній показник якості. Вартість шноркеля українського виробництва становитиме 2-3 тисячі, що досить-таки є для всіх.

Шноркель від фірми SGVAA (вартість 4250 рублів)

Особливості виготовлення і установки шноркеля

Перш ніж приступити до виготовлення шноркеля своїми руками, варто вирішити, для чого він потрібен. Першочергове завдання - забезпечити подачу повітря в двигун не з підкапотного простору, а вище, щоб знизити ризик потрапляння води в мотор. Найпростішим варіантом є проведення патрубка по верхній частині переднього крила до даху. Горизонтальна частина проводиться знизу капота. Цей спосіб установки шноркеля є найбільш ефективним і, головне, захищеним. Немає потреби різання отворів, знадобиться тільки одне - між капотом і лобовиком.

Чим менше шлях проходження трубок повітрозабірника, тим краще аеродинамічні властивості.

Що може знадобитися для виготовлення шноркеля своїми руками? Перш за все, це трубки і хомути. А по суті, виготовлення шноркеля - це особиста справи кожного, і залежить від виявленої фантазії. Кращим варіантом є металева трубка діаметром 60 мм, але не виключається і використання пластику. Тільки варто пам'ятати, що пластик довго не прослужить.

Установка тієї частини виробу, яка йде вертикально, здійснюється шляхом її кріплення до стійки лобового скла. Край, що виходить на дах, обов'язково, повинен бути зігнутий, щоб уникнути попадання води під час дощу. Варто також врахувати, що потрібно приварити патрубки, які сприятимуть скидання атмосферного тиску. Патрубки приварюються до системи повітряного забору.

Виготовлення шноркеля самостійно

Для того щоб зробити шноркель своїми руками і при цьому заощадити пристойну суму грошей, необхідно вирішити, з чого складатиметься конструкція - це можуть бути:

Таким чином, найбільш дешевим варіантом є конструкція з пластикової гофри, а на додаток вона є ще й найпростішою. Знадобляться такі пристосування, як хомути для затиску, спеціальні стягнуті кріплення для трубки, вентиляційні решітки, герметик, а також болгарка і дверні гумки ущільнювачів. Суть процесу робіт:

1. Використовується пластиковий гофр бажано здвоєний. Буде потрібно близько двох метрів.
2. Хомутами стягуються місця з'єднань.
3. Гофра закріпиться до бічної стійки лобового скла з боку водія. Буде потрібно свердління отворів.
4. Буде потрібно вирізати отвір в капоті або на крилі для можливості виведення трубки.
5. На кінець трубки одягається вентиляційна решеточка, після чого ця частина вигинається вперед і фіксується за допомогою спеціальних кронштейнів, які також винаходяться своїми руками.

В процесі робіт всі отвори повинні бути замазані герметиком, а отвір на капоті оклеивается гумовими прокладками стрічками.

Установка шноркеля на Шевроле Ниву

Купуючи заводський виріб, потрібно його ще правильно встановити. Для цього в кожному комплекті девайса додається інструкція, за якою встановити шноркель не складе труднощів. Фото комплекту девайса наведено нижче.

Отже, оскільки пристрій монтується в лівій стійці лобового скла. Буде потрібно пророблення отворів в бризковики, лонжероні, і зробити виріз на крилі. Крім стандартного комплекту інструментів знадобиться:

• герметик;
• електролобзик;
• дриль зі свердлом на 4 і 10 мм;
• скотч;
• маркер.

Процес установки шноркеля включає в себе (в залежності від обраного виробника):

1. Піддомкрачувати ліва сторона автомобіля.
2. Далі необхідно зняти захист з крила, а також колесо і бачок повітряного фільтра.
3. Очищається поверхню кузова і готується до вирізання. Для цього кузов в місці надрізання необхідно заклеїти скотчем.
4. За допомогою маркера розмічається контур на крилі і робиться виріз. У комплекті з виробом додається готова розмітка, яку необхідно тільки прикласти і зробити отвір. На фото показаний готовий ескіз отвори.

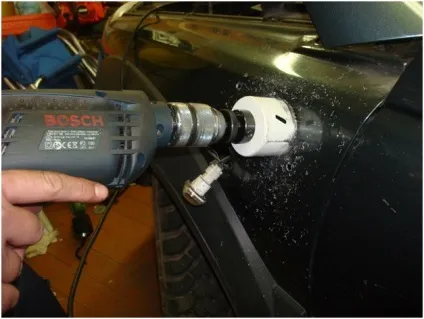

5. Здійснюється свердління ...



   Має вийти приблизно так, як показано на фото.

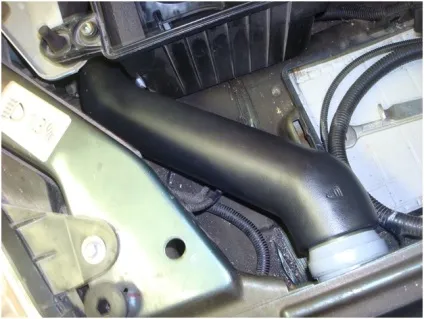

6. Заводимо патрубок від повітряного фільтра до висвердленого отвору. Фото розташування патрубків під капотом.


7. Далі буде потрібно висвердлити отвори в стійці, на яких буде кріпитися вертикальна частина девайса. Обклеюємо скотчем стійку і починаємо свердління, попередньо зробивши позначки.
8. На завершальному етапі необхідно встановити заклепки з різьбленням і нанести в отвори герметик, щоб не виникало корозії металу.

Тепер можна встановити повітрозабірник від води і насолоджуватися дизайном своєї Шеви Ниви, адже тепер вона стала ще ефективніше для подолання бездоріжжя.

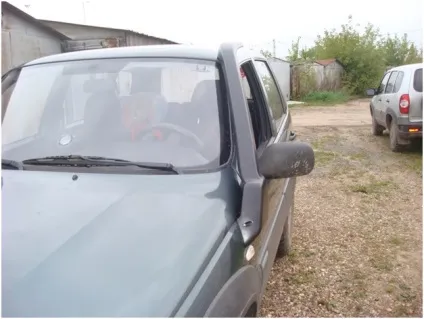

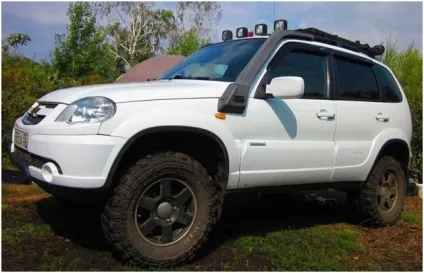

Фото встановленого вироби наведено нижче.

Як видно, нічого складного в установці шноркеля на Шевроле Ниву немає, необхідно тільки дотримуватися інструкцію, що додається.

Важливі моменти, що потребують уваги

Дуже важливо при покупці шноркеля на Ниву Шевроле звернути увагу на діаметр труби. Трубка, яка з'єднується з повітрозабірником, не повинна бути меншого перетину. Якщо вона буде менше, то це відіб'ється на роботі мотора, як наслідок двигун не буде отримувати потрібного потоку повітря і буде «задихатися».

Важливим моментом є герметичність. Встановивши виріб, важливо подбати і забезпечити герметизацію з'єднань повітропроводів і повітряного фільтра на Ниві Шевроле.

Варто також розуміти, що встановивши девайс на Ниву Шевроле можна вільно долати будь-які водні перешкоди. Але, насправді, для подолання водойм - це зроблено тільки півсправи. Щоб дійсно підготувати авто до тяжких перешкодам варто подбати про герметизації електроніки автомобіля. В'їжджаючи в будь-яке водоймище двигуну не страшна вода, але не варто забувати про "мізках", мостах, прокладці і запалюванні, які залишаються схильними воді.

На завершення варто зазначити, що зробити шноркель своїми руками цілком реально, тим більше що вартість матеріалу (трубок) дуже низька. Але більшість автовласників віддають перевагу заводським виробам, і це теж вірно, адже саморобний виробництво не враховує тонкощів і не дає гарантій, чого не скажеш про брендових модифікаціях шноркеля. Вдалих робіт!
