Установка мансардних вікон velux
Після того, як ви розпланували установку мансардного вікна на даху свого будинку, вибрали конструкцію зі зручним способом відкривання і врахували всі будівельні вимоги починається процес установки.
Розташування вікна в приміщенні
- призначення приміщення;
- огляд з положення стоячи і / або з положення сидячи;
- зручність використання (вікно з відкриванням по центральній осі або з комбінованим відкриванням);
- наявність вертикальної стіни / пристінку, якщо такі є;
- оптимальний дизайн укосів;
- будівельні нормативи;
Мансардне вікно в даху
Якщо на дах немає доступу зовні, то необхідно зробити отвір, вирізавши невеликий отвір, приблизно 400х400 мм, зсередини крізь конструкцію даху. Після видалення елементів обрешітки в отворі може бути визначено остаточне розташування вікна в конструкції покрівлі. Роблячи виміри, необхідно передбачити запас для розміщення теплоізоляції навколо віконної коробки.
Залежно від типу окладу необхідно відрегулювати положення вікна на схилі. Якщо встановлюється з профільованими покрівельними матеріалами, то потрібно передбачити повний по висоті ряд черепиці під вікном.
При визначенні остаточного положення і розмірів отвору в даху додайте 20-30 мм з боків вікна, щоб забезпечити належну теплоізоляцію навколо віконної коробки. Визначте отвір під вікно по довжині між елементами обрешітки (він повинен бути на 45 мм більше, ніж вікно), а також з боків між кроквами.
Отвір в гідроізоляції та обробці
Гідроізоляцію слід розрізати, як показано на малюнку, і підвернути, щоб забезпечити з'єднання з коробкою мансардного вікна і запобігти бічне протікання з-під контрбруса.
Якщо в приміщенні присутня внутрішня обробка, спроектуйте розміри віконної коробки перпендикулярно обробці стелі і зробіть позначки.
Виріжте отвір. Для установки вікна необхідно вирізати тимчасове отвір, його розмір повинен бути менше, ніж розмір коробки. Враховуйте, що потрібно залишити можливість відновити пароізоляцію (якщо така є) в існуючій конструкції покрівлі за допомогою нової пароізоляції навколо вікна.
Остаточне регулювання отвори в обробці стелі робиться в процесі установки укосів.
Якщо установка вікна проводиться зсередини приміщення, то необхідно витягти поворотну раму вікна / стулку. Якщо установка здійснюється зовні, то витягувати поворотну раму не потрібно.
Монтажні пластини і теплоізоляційний контур
Вікна висотою від 1400 мм і вище поставляються з додатковими кронштейнами, які встановлюються по середині бічних поверхонь коробки.
Кронштейни та монтажні пластини необхідно встановити на коробку вікна до установки вікна на даху.
Для деяких виробів і комбінацій (показаних на малюнку) потрібні спеціальні кронштейни.
При певних комбінаціях вікон і окладів спеціальні кронштейни поставляються з додатковими елементами вікна, наприклад, GIL, VFE або з балкою EBW.
Поверх контуру встановіть коробку вікна і закріпіть обидва елементи за допомогою монтажних пластин.
Якщо немає достатнього вільного простору між балками крокв, можливо, буде потрібно підігнати теплоізоляційний контур для забезпечення правильного положення. Подгоните контур шляхом розриву уздовж пазів з боків.
Теплоізоляційний контур надійно ізолює місця примикання укосів до коробки вікна. При використанні укосів, виготовлених за місцем, може знадобитися підгонка верхньої і нижньої частин теплоізоляційного контуру шляхом розриву уздовж пазів з боків.
Закріплення і регулювання вікна
Починайте з підгонки нижній частині коробки вікна до нижньої обрешітки, яка повинна бути виставлена по рівню.
Налаштуйте відстань між віконною коробкою і поворотною рамою, щоб забезпечити рівномірні зазори з боків.
Нижня частина коробки і нижня частина поворотної рами повинні бути паралельні один одному. Якщо через непаралельності положення крокв коробка повернеться, слід регулювати її, використовуючи доданий в комплекті клин відповідно до керівництвом по установці.
Виставивши вікно в потрібному положенні закріпіть його, як описано в інструкції по установці.
гідроізоляція
Для надійного з'єднання з гідроізоляцією даху використовуйте фірмовий гідроізоляційний контур BFX. В якості гідроізоляції слід застосовувати «дихаючу» мембрану, здатну пропускати вологу і випаровування з конструкції даху і не пропускати вологу всередину.
Встановіть BFX на віконну коробку і закріпіть за допомогою степлера, надайте форму по латах і закріпіть на обрешітку. Додайте дренажний жолоб безпосередньо над першим суцільним елементом обрешітки над вікном, але не далі 50 см, таким чином, щоб він міг відводити воду в сторону від вікна.

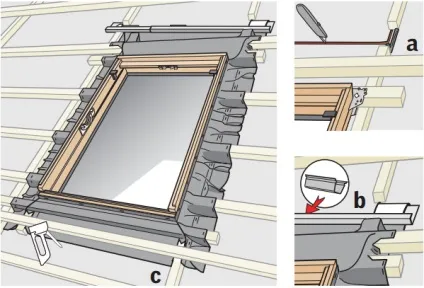

Закріпіть додаються самоклеючі бутилові стрічки, як показано на малюнку (а), щоб захистити гідроізоляцію в місцях розрізу над верхнім інсталяційний брусом.
Заведіть верхній край контура гідроізоляційного фартуху VELUX на дренажний жолоб, підведіть жолоб під розріз гідроізоляції і зафіксуйте доданими кляммерами (b). Щоб правильно розташувати і закріпити контур гідроізоляційного фартуху BFX під вікном, подрежьте контур, як показано на малюнку (с).
Оклади для покрівельних матеріалів

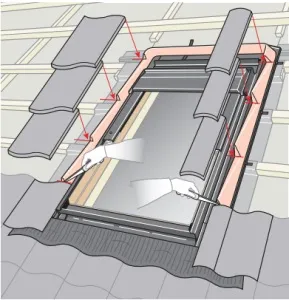

Установка окладів і накладок повинна проводитися в тій послідовності, яка вказана в інструкції по установці. Деякі окремі частини можуть бути пронумеровані зі зворотним або збоку, що так само вказує на послідовність складання. Пам'ятайте, що є праві і ліві деталі.
При установці окладів для профільованих покрівельних матеріалів важливо, щоб пористий ущільнювач і гнучкі частини нижньої секції окладу були підігнані щільно до покрівельного матеріалу, щоб уникнути попадання дощу і снігу під оклад і покрівельний матеріал.
При використанні варіантів окладу -W рекомендується зрізати гострі кути покрівельного матеріалу під вікном до установки нижньої секції окладу. Тимчасово встановіть нижню секцію окладу і зігніть гнучку частину по формі покрівельного матеріалу. Зніміть оклад і потім злегка зігніть гнучку частину перш ніж встановлювати і закріпленням. Підгинання нижній частині забезпечить більш щільне прилягання до покрівельного матеріалу.
Нижній край окладу необхідно обстучать гумовим молотком для більш щільного прилягання до покрівельного матеріалу.
Щоб забезпечити правильне прилягання окладу, може знадобитися видалити шип з черепиці.
При установці спеціальних окладів EDL / EDN на дахах з покрівельним матеріалом з бітумної черепиці важливо, щоб нижня секція окладу перекривала покрівельний матеріал як мінімум з таким же нахлестом, який застосовується і для самого покрівельного матеріалу. Для забезпечення кращого відведення води навколо вікна, залиште відстані між покрівельним матеріалом і вікном, як зазначено в інструкції по установці.
Внутрішні роботи при установці мансардного вікна
Коли вікно встановлено, слід регулювати отвір у внутрішній обробці до його остаточних розмірів. При використанні укосів VELUX виконайте розмітку отвори за допомогою шаблону (поставляється з укосом), який забезпечує розташування верхнього укосу вертикально і нижнього - горизонтально. Цей принцип також застосовується до укосів, виконаним з інших матеріалів.
Для запобігання утворенню містків холоду важлива правильна гідро- і теплоізоляція навколо вікна. Комплект для гідро- і теплоізоляції BDX забезпечує необхідну ізоляцію коробки (с). Якщо комплект BDX не використовується, забезпечте відповідну ізоляцію навколо коробки до верхньої поверхні обрешітки (d).
При установці мансардного вікна VELUX порушується існуюча пароізоляція. Пароізоляція повинна бути відновлена за допомогою додаткової пароізоляції, що з'єднує вікно з пароізоляцією всередині конструкції даху / стіни. Фірмова пароізоляція ВВХ - найнадійніше рішення. Вона повністю готова до установки і підігнана точно під розмір вікна.
Якщо використовується інший варіант пароізоляції, то він повинен приєднуватися в обробний паз коробки вікна за допомогою бутилового або акрилового герметика для забезпечення паронепроникність. У тому місці, де укіс вікна з'єднується з внутрішньою стіною / стелею, мембрана повинна з'єднуватися з пароізоляцією будинку за допомогою КЛЕЮЩИЕ стрічки або герметичного з'єднання з нахлестом.
При встановленні відкосу з внутрішньої сторони приміщення постарайтеся зробити верхній укіс горизонтально і нижній вертикально. Це забезпечить оптимальну циркуляцію теплого повітря уздовж внутрішньої поверхні вікна, достатню проникнення світла і кращий вигляд.
Укіс VELUX монтується на вікно в повністю зібраному вигляді.
Матеріали підготовлені за підтримки ВЕЛЮКС Україна
