Види руйнувань стін будівель і будинків

Які види руйнування стін зустрічаються. Агресивні дії на несучі каркаси і стіни промислових будівель можуть бути у вигляді повітряної атмосфери з підвищеною (60-75%) і високою (більше 75%) відносною вологістю, бризок і проток кислот і лугів, що діють на нижні частини колон і стін. Зазвичай зустрічається деяка комбінація цих впливів.

Крім безпосереднього впливу, що чиниться повітряним середовищем або рідкими середовищами на елементи несучого каркаса колони, балки і плити, стіни будівель знаходяться під дією перепаду температури і вологості між внутрішнім і зовнішнім повітрям, а також під дією атмосферних опадів, вітру, сонячної радіації, відлиг і заморозків . Температурний і вологісний перепад створюють в огорожах стін потік тепла і вологи, спрямований в бік низької температури і низької вологості.

Одне з видів руйнувань стін будівель - температура повітря і тиск. Щоб уявити інтенсивність, з якою тисне внутрішнє повітря будівлі при різному насиченні його водяними парами, в табл. 1 наводяться дані залежності тиску пари Рн в мм рт. ст. л Pw в мм вод. ст. від температури повітря.
Так, наприклад, при температурі зовнішнього повітря -20 ° С і відносній вологості 50% з боку зовнішньої і відповідно + 30 ° і 75% з внутрішньої різниця в парціальному тиску становить 325-5,25

320 мм вод. ст. Настільки значна різниця тисків і викликає прагнення водяної пари впровадитися в матеріал стіни. При цьому відбуваються явища швидкого підвищення відносної вологості повітря в міру його охолодження і просування через товщу стіни, а потім і конденсації пари, що призводять до зволоження стіни.

Таблиця 1. Тиск водяної пари в повітрі різної відносної вологості

Відносна вологість в%

Якщо огорожа не володіє достатнім термічним опором, то конденсація пара може відбуватися на внутрішній поверхні стін, стіни потіють, на них утворюється крапельна волога. Таку картину можна спостерігати у вологих цехах промисловості (в виручених цехах харчових комбінатів, фарбувальних цехах текстильних комбінатів, лазнях, пралень і т. П.), Де товщина стін і, отже, термічний опір недостатні.

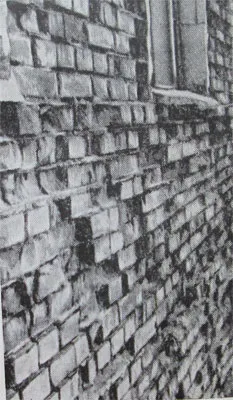

При достатній товщині і термічному опорі стін конденсація пара буде відбуватися на якійсь відстані від внутрішньої поверхні стіни, там де повітря за рахунок його охолодження досягне повного насичення. Ще глибше в товщі стіни протікає волога може навіть перетворитися на лід і при замерзанні буде руйнувати матеріал стіни.

Такий вид руйнувань характерно для стін, орієнтованих на південь, де навесні відбувається багаторазове відтавання днем ​​і заморожування вночі. Щоб такого явища не відбувалося, стіна повинна мати достатню товщину і термічний опір, а при пористих матеріалах в конструкції стін повинні включатися пароізолірующіе прошарку, що перегороджують шляху руху вологи.

Звідси виникло загальне правило - при пристрої одношарових стін з пористих матеріалів захищати їх поверхню з боку теплого цеху пароізолірующую забарвленням або обклеєній ізоляцією, а при багатошарових стінах прошарку з пористих, теплоізолюючих матеріалів ставити з зовнішньої, холодної сторони стіни.

При будівництві холодильників, якщо розподіл температур при роботі холодильника буде таким, що всередині холодних приміщень температура буде нижче, ніж на відкритому повітрі або в сусідньому теплому приміщенні, теплоізолюючі прошарку повинні ставитися з боку холодних камер, а щільні матеріали зовні.

Таке розташування матеріалів призводить до автоматичного висушування матеріалу стін.
Повітря, що знаходиться в порах матеріалу теплоізоляції, підігрівається про більш теплу частину стіни, залізобетонну плиту і прагне піти вгору, а на його місце надходить холодне зовнішнє повітря, який в свою чергу підігрівається, при цьому підвищується його вологоємність і він відбирає вологу у матеріалу стіни, просушуючи його.

Для усунення небезпеки зволоження стін їх необхідно проектувати з урахуванням викладених міркувань, при будівництві строго виконувати вказівки проекту, і при експлуатації будівель не допускати перевищення розрахункових параметрів по вологості повітря, закладених при проектуванні.

Підвищення розрахункової вологості може відбуватися при порушенні роботи системи вентиляції будівлі, чого не можна допускати, а також при зміні умов експлуатації цеху. В останньому випадку потрібно вжити заходів щодо посилення вентиляції та доведення вологості повітря до проектної або вжити додаткових заходів з утеплення та захисту стін.

Схема висушування матеріалу стіни при правильному розташуванні щільного шару

1 - залізобетонна стіна; 2 - теплоізоляція; 3 - штукатурка; 4 - шлях руху повітря
