Установка димоходу для газового котла - вибір матеріалів, монтаж відео

Установка димоходу для газового котла не є такою вже складною і нездійсненним завданням для домашнього умільця. Її цілком реально зробити своїми руками. Головне - виконувати всі операції без порушення загальноприйнятих норм будівництва і завжди пам'ятати про стандарти пожежної безпеки.

1 Димарі для газових котлів - матеріали для виготовлення

Чимало початківців майстрів впевнене - тракт для відводу димових газів найкраще збирати з цегли. Поспішаємо їх розчарувати. В наші дні такі димоходи для газових агрегатів вже не роблять. Причин цьому безліч, виділимо лише основні. По-перше, сучасне опалювальне обладнання характеризується підвищеною ефективністю згоряння газу. На ділянці під'єднання вихідної труби до котла димові гази нагріваються приблизно до 100 °.

Коли вони спрямовуються вгору по витяжці, спостерігається різке їх охолодження. В результаті спостерігається перетворення газів в конденсат. Він відразу ж осідає всередині димоходу, засмічуючи його. Це призводить до зниження функціональності відводить магістралі. По-друге, трудові витрати на кладку цегляних витяжних систем об'єктивно високі. Ви витратите масу часу на будівництво димоходу. І отримаєте застарілу за всіма показниками конструкцію.

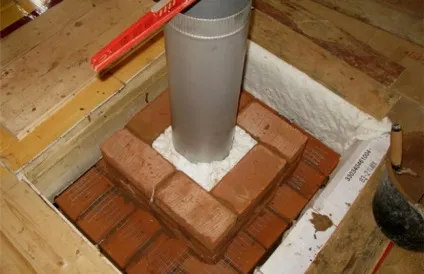

Кладка цегляної витяжної системи

Зазначені недоліки цегельних газоотводящих магістралей притаманні і споруд з азбестоцементних, а також оцинкованих металевих труб. Теоретично з таких виробів димоходи виготовляти дозволяється. Але їх якість буде не на найвищому рівні. Якщо ви вирішили побудувати своїми руками по-справжньому функціональний і ефективний в роботі димохід, фахівці рекомендують зупиняти свій вибір на наступних типах відвідних трактів:

1. Коаксиальная конструкція. Такі споруди для газових котлів характеризуються привабливим зовнішнім виглядом і прекрасним робочим потенціалом. Витяжки коаксіального типу хороші тим, що на їх поверхні (внутрішньої) конденсат збирається в незначних обсягах. Даний факт дуже важливий для будь-яких опалювальних агрегатів. І в першу чергу для цікавлять нас газових котлів.
2. Відвідний гази тракт з кераміки. Цю конструкцію спорудити своїми руками, мабуть, найпростіше. Вона має такі переваги - високий рівень пожежної безпеки, простота монтажу, доступна вартість всіх необхідних елементів і матеріалів. Керамічні конструкції будуються домашніми майстрами, які не люблять викидати гроші на вітер. Витрати на спорудження таких димоходів завжди невисокі.
3. Магістралі з нержавіючих труб. Це найпопулярніші на даний момент витяжки для приватних будинків, де встановлюються газові котли. Вони мають високу стійкість до агресивного впливу відводяться продуктів згоряння і до механічних навантажень. Вироби з нержавійки, крім того, дуже довговічні. Подібні димоходи являють собою сендвіч-системи. Вони складаються з двох труб різного перетину. Одне з трубних виробів (з меншим діаметром) поміщається у велику трубу. Наявне між ними простір при цьому заповнюють жаростійким шаром - базальтової ватою.

На думку профі, ідеальним варіантом витяжної магістралі для газового котла є нержавіючі сендвіч-конструкції. Втім, ви можете спорудити димар і з інших комплектуючих. Все у ваших руках.

2 Внутрішні і приставні димоходи - особливості і установка

Димарі для газових опалювальних агрегатів можуть монтуватися зовні (приставні конструкція) і всередині будинку. Простіший є установка своїми руками димоходу першого типу. Для його облаштування вам потрібно через отвір в стіні житлової споруди вивести трубу певного перерізу на вулицю.

Монтаж приставного димоходу для настінного котла, що працює на газовому паливі, виконується так:

1. Вирізуєте в стіновий поверхні отвір. Вводите в нього на глибину 5-25 см відрізок нержавіючої труби (або вироби з іншого матеріалу).
2. Збираєте вертикальну ділянку, що монтується магістралі, використовуючи підходящий за розмірами поворотне коліно.
3. Ущільнювати стики вогнетривким складом. Рекомендується також додатково зміцнити ці ділянки хомутами, оснащеними стяжкою нарізного типу.
4. Настінними кронштейнами (вони продаються у всіх строймагазінах) закріплюєте трубу через кожні 100-200 см.
5. Наносите на димохід антикорозійне покриття (якщо мова йде про сталевих виробах).

Установка конструкції своїми руками завершується процедурою її утеплення мінеральною ватою або будь-яким іншим негорючим матеріалом. Важливий рада! Приставні витяжки бажано збирати з двошарових трубних виробів, які вважаються максимально безпечними в експлуатації. Вони, крім того, легко теплоізолюючих і гарантують якісний приплив повітряного потоку в топку газового агрегату.

Утеплення димоходу газового котла мінеральною ватою

Установка внутрішніх димоходів, як правило, здійснюється на етапі будівництва житлового будинку.

Такі витяжки монтують з дотриманням (неухильним) правил пожежної безпеки. Найменша помилка - і при експлуатації димохід може спалахнути. В даному випадку важливо дуже ретельно захищати ділянки, де елементи димовивідного тракту проходять через покрівельну конструкцію і перекриття між поверхами будинку. Внутрішній димохід допускається встановлювати і в уже експлуатованої будівлі. Алгоритм проведення подібних робіт своїми руками представлений далі:

1. У покрівлі і стельової поверхні вирізаєте отвори для монтажу витяжки.
2. Встановлюєте в зроблені "дірки" особливі патрубки (їх називають прохідними). Зовні вони схожі на куб, в якому виконані спеціальні отвори. Перетин патрубків підбирається так, щоб основна труба входила в них максимально щільно.
3. Приступаєте до збірки димоходу. Операція виконується від оголовка опалювального котла - від низу до верху. Конструкцію слід жорстко прикріплювати до стіни через кожні 200-400 см за допомогою кронштейнів.
4. У місці прокладки відводить магістралі через покрівлю необхідно укласти лист металу, після чого захистити цю ділянку негорючої термоізоляцією. Фахівці рекомендують обробити місце стику ще й хорошим термостійким герметиком, щоб знизити до мінімуму небезпеку загорянь.

Зверніть увагу! Зовнішні газовідвідних витяжки утеплюються по всій довжині магістралі, а внутрішні слід термоізолювати виключно на їх верхній частині. Ще один маленький нюанс. Внутрішні димоходи годяться і для підлогових, і для настінних газових котлів. А ось приставні конструкції рекомендовані тільки для настінних агрегатів.

3 Загальні вимоги до монтажу - все по пунктах

Якщо всі операції з облаштування димовідвідних споруд ви плануєте виконувати своїми руками, запам'ятайте такі правила:

На колінах витяжної конструкції і на її горизонтальних ділянках потрібно встановлювати невеликі віконця, які дозволять вам регулярно проводити очищення споруди. Також рекомендується поставити трохи нижче патрубка опалювального котла капельник - спеціальний резервуар. Він необхідний для збору конденсату.

Установка крапельника на димохід

Якщо у вашому будинку функціонує 2-3 газових агрегату, їх допускається підключати під одну витяжну систему. Але є дві умови для реалізації такої схеми:

1. Площа перетину відводить магістралі повинна бути рівною площі найбільш широкого патрубка (вихідного) використовуваних газових установок.
2. По висоті дистанція між точками введення димових газів від різних котлів повинна дорівнювати 0,75 м.

Вмонтовуйте якісний димар своїми руками, керуючись порадами, викладеними в статті. І тоді ніяких проблем з експлуатацією опалювальної системи у вас не буде!
