Установка дерев’яних балок прекритія і дошки підлоги

У чому ж несучасні і недосконалі неопалювані підпілля і дерев'яні збірні (каркасні) утеплені перекриття?

Ви все ще хочете влаштовувати збірні дерев'яні перекриття за всіма правилами? Якщо ваша відповідь НІ - то переходите до читання про влаштування підлог по грунту. які позбавлені майже всіх недоліків підлог над неопалюваним підпілля.
Якщо ваша відповідь ТАК - то ми докладно розглянемо сучасний пристрій каркасних дерев'яних підлог над неопалюваними підпілля.

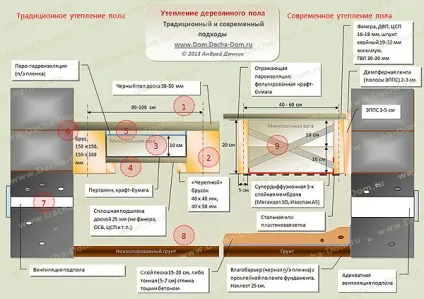

Отже, порівняємо критичні місця традиційної та сучасної конструкції збірних (каркасних) підлог над неопалюваним підпілля:

Розглянемо детально переваги і недоліки традиційної та сучасної конструкції дерев'яних підлог над неопалюваним підпілля.

1. Відстань між лагами (балками) пола.Традіціонная схема пристрою дерев'яної підлоги передбачає укладання дерев'яних балок перетином 15 на 15 см з кроком 80-100 см, а іноді і з великим кроком. У чому недолік такої схеми? По-перше, при реду укладанні і великих прольотах може не вистачити несучої здатності балок при експлуатаційних навантаженнях. По-друге, великі прольоти між балками зажадає перевитрати матеріалу: зверху доведеться укладати чорна підлога з товстих дошок "п'ятдесятку". По-третє мала висота балки (особливо в поєднанні з підшивкою черепних брусків) не залишить місця для достатньої товщини утеплювача (в середньому 20 см для більшості регіоновУкаіни).

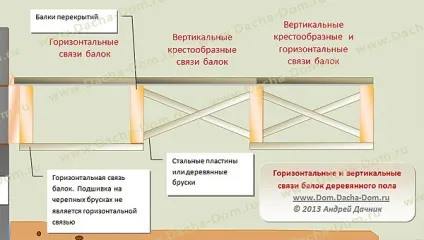

Сучасний варіант конструкції дерев'яної підлоги передбачає застосування лаг (балок) висотою 20 і більше см (до 30 см), що встановлюються через невеликий інтервал - 40 або 60 см. Можуть застосовуватися двотаврові дерев'яні або композитні (дерево + ОСБ, дерево + метал) балки, які мають більшу несучу здатність. (В США, Канаді основна кількість перекриттів збирається на основі дерево-ОСБ-дерево двотаврових балок з кроком установки 40 см). У условіяхУкаіни, можливо, кращим вибором будуть дерев'яні балки (лаги) висотою 20 см і товщиною 5 см, встановлені або через 40 см, або по ширині плит утеплювача - 60 см. Остаточний розрахунок інтервалів між балками і вибір їх перетинів повинен осуществаляться виходячи з довжини перекриваються прольотів і навантаження на перекриття. Високі дерев'яні балки нададуть достатчно простору для установки необхідної по нормам товщини утеплювача. Збільшити несучу здатність балок можна додавши до горизонтальних зв'язків (чорна підлога і підшивка) вертикальні перехресні зв'язку балок металевими смугами або брусками.

Мінімальна товщина, мм

відстань між балками, мм

Фанера, цементно-стружкові плити (ЦСП)

Древесностружечна плита (ДСП)

Гіпсоволокнисті плити (ГВЛ)
(Загальна товщина)

Підстава плитного типу має кріпитися до чорного підлозі дужками, статевими цвяхами або самонарезающими гвинтами, розташованими з кроком не більше 150 мм по краях і 200 мм в інших місцях. Цвяхи для прибивання підстави плитного типу повинні бути довжиною не менше 20 мм для основи підлоги товщиною 6 мм і не менше 25 мм для підставі статі товщиною 8 мм.

Мінімальна товщина настилу, мм

Типи дощатої підлоги

відстань між балками перекриття, мм

без чорного
статі

Шпунтовані дошки з деревини твердих порід (дуб, тик, горіх) для застосування тільки всередині будівель

Шпунтовані дошки з деревини м'яких порід (сосна, модрина) для застосування всередині і зовні

Рейки квадратного перетину з деревини хвойних порід (тільки для застосування зовні)

Для кріплення можуть використовуватися і шурупи-саморізи. Мінімальна відстань цвяхів або саморезов від краю плити або дошки становить 1 см. Мінімальна счеченіе цвяха / самореза 2,8-3,0 мм.

Товщина настилу чистої підлоги, мм

Мінімальна довжина цвяхів для підлоги, мм

Максимальний крок цвяхів для підлоги, мм

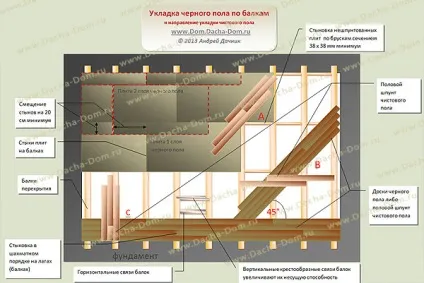

Схема укладання плит чорного статі і дощок чорнової і чистової підлоги:

В. Чорна підлога з дощок повинен укладатися під кутом не менше 45 ° до балок і повністю спиратися кінцями на суцільну опору. Всі дошки для чорної підлоги повинні мати однакову товщину і бути шириною не більше 180 мм.

Чорна підлога з фанери повинен укладатися так, щоб волокна деревини в верхньому шарі були перпендикулярні балках перекриття, а з'єднання, паралельні цим балках, розташовувалися вразбежку. Чорна підлога з деревостружкових плит повинен монтуватися так, щоб коротка сторона плит була перпендикулярна балок перекриття, а з'єднання, паралельні цим балках, розташовувалися вразбежку.

С. Дошки чистого статі не можна укладати паралельно настилу чорної підлоги з пиломатеріалів, якщо не передбачено окреме додаткову підставу статі.
Якщо дошки чистої підлоги настеляються без чорного статі, вони повинні укладатися під прямим кутом до балок перекриття таким чином, щоб торцеві стики дощок розміщувалися в шаховому порядку і знаходилися на опорах.
Кожна дошка чистого статі повинна спиратися не менше ніж на дві опори.
Кожна дошка підлоги прибивається не менше ніж одним цвяхом по ширині дошки з кроком цвяхів згідно з таблицею 6-6, крім дощок шириною більше 250 мм, що прибиваються як мінімум двома цвяхами по ширині дошки.

Читати далі про конструкції дерев'яних перекриттів.
