Установка алюмінієвих радіаторів опалення в приватному будинку інструкція по монтажу, схема, відео, фото

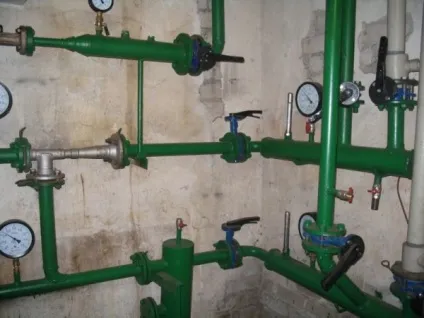

Елеваторний вузол багатоквартирного будинку. Манометри показують тиск в мегапаскалях на подачі і обратки опалення. 1 МПа приблизно дорівнює 10 атмосферам.

Як легко помітити, робочий тиск батарей укладається в експлуатаційні параметри опалювальних систем з неабияким запасом.

Стало бути, їх можна без обмежень використовувати і в приватних, і в багатоквартирних будинках? Не поспішайте з висновками, камаради.

В автономних контурах - можна. Їх параметри повністю підконтрольні власнику і при правильно спроектованої опалювальній системі (тобто при достатньому обсязі розширювального бака і робочому запобіжному клапані) ніколи не вийдуть за межі зазначених мною значень.

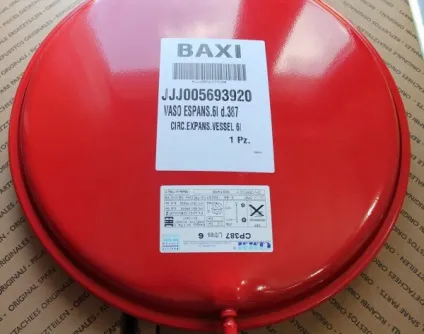

Мембранний розширювальний бак компенсує розширення теплоносія при нагріванні і перешкоджає зростанню тиску.

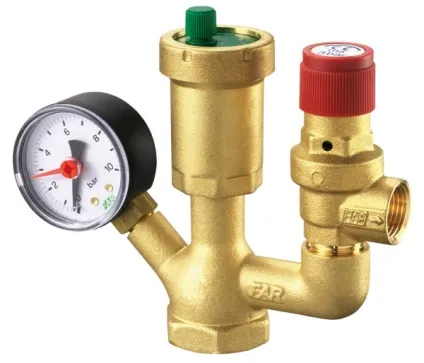

Група безпеки опалювального котла. Манометр (ліворуч) служить для візуального контролю тиску в контурі. Запобіжний клапан (праворуч) скидає теплоносій в дренаж при небезпечному зростанні тиску.

А ось в опалювальних системах багатоквартирних будинків можливі нештатні ситуації, що призводять до стрибків тиску.

Наведу кілька прикладів:

Гідроудар. Він виникає, якщо швидко заповнити водою скинутий на час ремонтних робіт стояк або весь контур. Вода практично нестислива, тому в момент, коли вона повністю витіснить повітря через видалення повітря або Скидач, тиск на фронті потоку може короткочасно вирости до 25-30 атмосфер;

Наслідки гідроудару. Алюмінієва секція лопнула уздовж оребрения.

Щорічні випробування теплотрас на щільність. Вони проводяться після закінчення опалювального сезону і покликані виявити слабкі місця в зношених трубопроводах: в теплотрасу нагнітається холодна вода з тиском 12 кгс / см2 і більше.
На час випробувань вхідні засувки елеваторного вузла повинні бути перекриті, а скиди відкриті. А тепер уявіть собі, що станеться, якщо з будь-якої причини (помилка слюсаря, вихід з ладу однієї з засувок) елеватори не буде відрізано від траси. Результат передбачити неважко: розраховані на 10 атмосфер батареї лопнуть.

Порив теплотраси при випробуваннях на щільність. Алюмінієвого радіатора із застосуванням випробувального тиску явно не поздоровиться.

Я настійно раджу виконувати монтаж алюмінієвих радіаторів опалення тільки в автономних опалювальних системах (в приватному будинку або в квартирах з власним котлом). Для систем ЦО існують куди більш міцні біметалічні батареї.

Біметалічний радіатор: міцний сталевий сердечник оточений оболонкою з ребрами з володіє високою теплопровідністю алюмінію.

На що звернути увагу при виборі радіаторів?

Для нас важливі два параметри:

Тепловий потік на секцію. Чим більше тим краще. Збільшення теплової потужності досягається збільшенням площі оребрения секції;

Тепловіддача зростає слідом за площею поверхні опалювального приладу. Саме тому для алюмінієвих батарей характерно розвинене ребра.

Міжосьова відстань між колекторами секцій (воно безпосередньо пов'язане з висотою радіатора).
Якщо ви міняєте чавунну батарею на алюмінієву, варто вибрати радіатор з міжосьовим відстанню 500 мм: він встане на місце старого без серйозної переробки підводки.
Низькі радіатори (200 і 350 мм) монтуються під низькими підвіконнями або панорамними вікнами, створюючи теплову завісу перед ними. Високі батареї (800-1200 мм) забезпечують максимальну тепловіддачу при невеликій довжині.

Високий алюмінієвий радіатор: максимум тепла при мінімальній ширині.

Якщо всупереч моєю порадою ви хочете придбати алюмінієві батареї для центральної системи опалення. виберіть прилади з максимальним робочим тиском. Запас міцності забезпечить вам хоч якусь страховку від нештатних ситуацій.

Демонтаж чавунного радіатора

Як встановити алюмінієву батарею замість чавунної? Очевидно, потрібно почати з демонтажу старого радіатора.

Типовий спосіб монтажу чавунних батарей - на зганяннях. Патрубок з довгим різьбленням вкручується в прохідну радіаторну пробку; різьблення герметизується підмотавши контргайкой.

Підключення чавунного радіатора на зганяннях. Зустрічається в будь-якому будинку радянської споруди.

Установка алюмінієвого радіатора на згони в принципі можлива, але практикується рідко: американки сильно спрощують і приєднання батареї до підводок, і її демонтаж. А для монтажу американок потрібні не довгі, як на зганяннях, а короткі різьблення.

Етап демонтажу радіатора

Зрізаємо радіатор разом з частиною згону, залишивши на підводці приблизно п'ять ниток різьблення. Інструмент - болгарка або звичайна ножівка по металу.

Проганяємо різьблення на підводці плашкою, КЛУПП або, за їх відсутності, звичайної сталевої муфтою відповідного розміру. Підводка готова до установки нової батареї.

установка батареї

Щоб забезпечити максимальну тепловіддачу радіатора, при його установці потрібно дотримати ряд нескладних правил:

Відстань від стіни не повинно бути менше 2 сантиметрів. Зазор забезпечить безперешкодний рух конвекційних повітряних потоків з тильного боку батареї;
Відстань до підвіконня при монтажі в підвіконної ніші - щонайменше 8-10 см. Близько розташований підвіконня знову-таки обмежить конвекцію;
Мінімальна відстань від підлоги - 10-12 см. Зазор забезпечить приплив холодного повітря, що заміщає нагрівся і витіснений вгору.

Розташування батареї в підвіконної ніші. Зазори між радіатором, стіною, підвіконням і підлогою забезпечують вільний рух конвекційних потоків.

Будь-які екрани, короба і ніші обмежують конвекцію повітря і зменшують тепловіддачу опалювального приладу. Поміщений в гіпсокартонний короб радіатор буде віддавати не більше половини номінальної потужності.

Як встановити алюмінієвий радіатор на кронштейни?

Кількість і положення кронштейнів має бути таким:

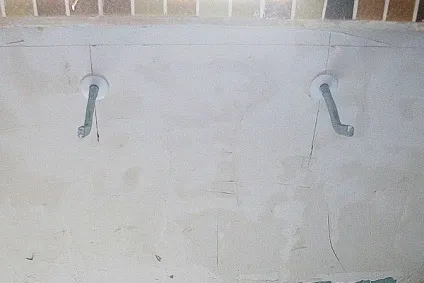

Під верхнім колектором монтується два кронштейна по краях (між крайньою і другий від краю секціями) і додатково один кронштейн на кожні 5 секцій;

При невеликій кількості секцій для кріплення верхнього колектора радіатора достатньо всього двох кронштейнів.

Нижній колектор можна зафіксувати єдиним кронштейном. Його завдання - виключити відхилення радіатора від вертикального положення.

Діаметр отвору під пластиковий дюбель кронштейна повинен точно відповідати зовнішньому діаметру дюбеля. Кронштейн вкручується в дюбель ріжковим або розвідним ключем.

Розмічайте отвори за рівнем. Якщо один з отворів під верхнім колектором виявилося трохи вище або нижче, ніж потрібно - підігніть укручені в нього кронштейн за допомогою будь-якого важеля (сталевої труби, газового ключа і т.д.).

Виставляйте радіатор за рівнем. Тоді в ньому не будуть затримуватися повітря при запуску опалення і вода при його скиданні.

Для підключення батареї до підводок, регулювання її тепловіддачі і відведення повітря вам знадобляться:
