Usb зарядний пристрій для автомобіля, схема-авто - вироби для авто своїми руками

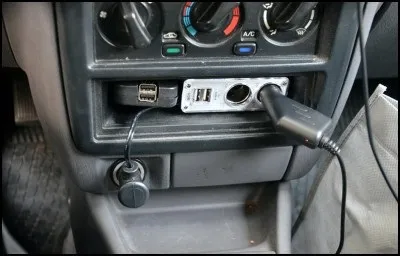

USB зарядний пристрій є в багатьох іномарках, але якщо в вашому машині такого немає, це не біда. Створити самому таке пристрою може кожен. Автомобільний зарядний пристрій c USB виходом служить для зарядки сматрфона, планшетів, мобільних телефонів, і навіть для зарядки GPS навігаторів. При створення такого пристрою потрібно враховувати силу струму і вольтаж.
Інвертор дуже простий, є всього пару деталей: сама мікросхема, швидкий діод, вихідний і вхідний конденсатор, і потужний транзистор.
Нижче схема перетворювача:
Також схема внутрішньої будови LM2596:
І ще вся схема інвертора і мікросхеми разом.
Характеристики даного пристрою
Вхідна напруга: 4-35 Вольт.
Вихідна напруга: 1.23-30 Вольт. (Можна регулювати потенціометром).
Вихідний струм на виході: 3 Ампер (максимум).
ККД перетворювача доходить до 92%.
Тип: Step Down Buck converter.

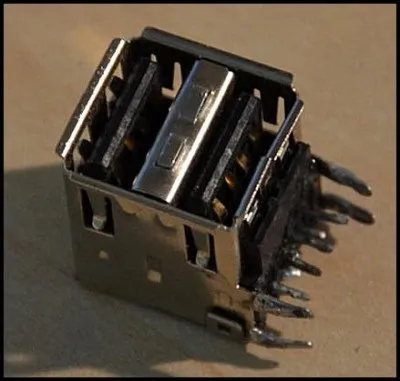

Далі нам знадобиться USВ розетка, бажано подвійна, щоб можна було зарядити одночасно 2 прилади.

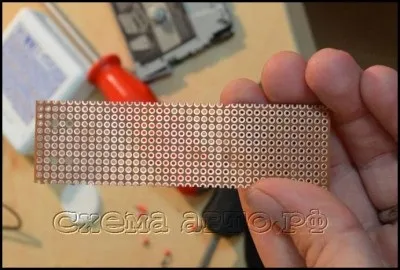

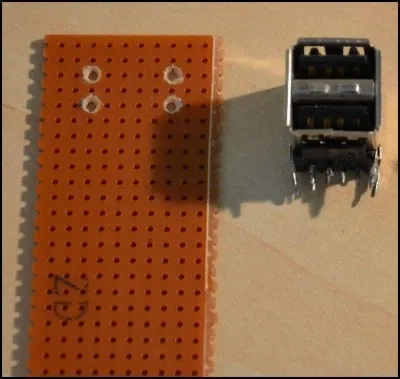

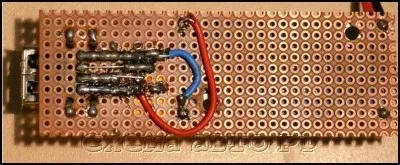

Як плату взяв макетну і робив отвори для висновків USB. На одному з гнізд припаяти висновок DATA + з DATA-. а решта 2 контакту DATA + й DAТА- розпаювати по схему що нижче. Для полярності можете дивитися терморегулятори USB:

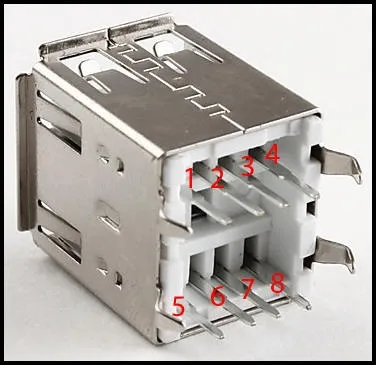

До макетної платі вставляємо наш USB, і припаяти між собою виводь на 5 вольт, тобто з першої розетки беремо -1 і з другої-5. Робимо так само з висновками 4 і 8.

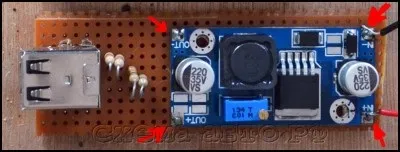

Перетворювач фіксуємо на плату і підключаємо виводь до відповідних ніжок usb, не забуваючи про полярність.

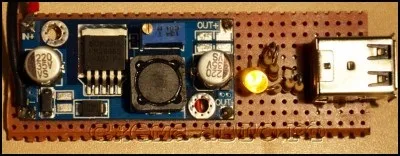

Налаштуйте напруга на виході, задавши від 5 до 5.1 в. за допомогою вільтметра і викрутки. І ще додав індикатор у вигляді світлодіода до ланцюга харчування USВ і обмежений резистор з номіналом 70 ом, для обмеження струму.

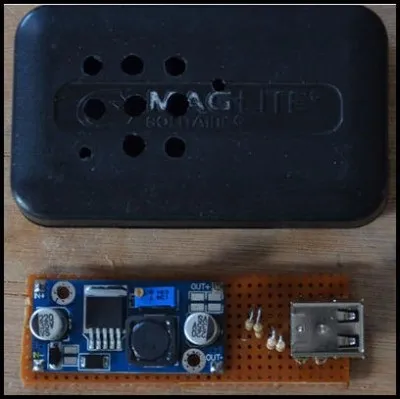

В якості корпусу використовував футляр від Маg LiТе ліхтарика. думаю виглядає непогано.
Не забуваємо робити отвори і для вентиляції, це потрібно робити навпаки мікросхеми. Плату прикріпив до коpпуcу за допомогою шурупів. також вирізав місце для виходу usb розетки. І все наш девайс повністю готовий.
