Урок # аем автоматичний вимикач
Що таке автомат і якими вони бувають.
Автоматичний вимикач або по простому автомат-це спеціальний пристрій, який у перших комутує (розриває або з'єднує) електричний ланцюг, а у друге-самостійно (автоматично) відключається якщо електричний струм перевищує допустиму межу, наприклад при короткому замиканні.

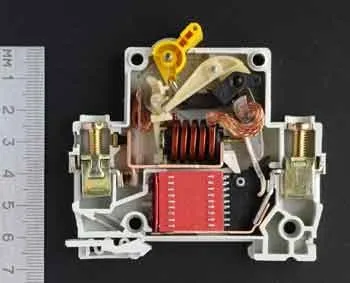

Тепловий расцепітель- це пластина з біметалу з намотаним на неї проводом, по якому протікає струм навантаження.
При певному значенні струму (на який теплової расцепитель спеціально налаштовується) відбувається нагрів біметалічної пластини, вона прогинається і впливає на расцепитель, автомат відключається.
Необхідний для захисту від перевантаження по струму. Відключається з витримкою часу.
Тобто автомат на 16 А при навантаженні 20 А відключиться не відразу, а через 20-40 хвилин в залежності від времятоковой характеристики автомата.
Електромагнітний расцепитель складається з котушки по якій так само протікає струм навантаження і сердечніка- металевого стержня. При різкому збільшенні струму (коротке замикання) струм в котушці різко зростає, сердечник втягується і вдаряє в расцепітель- автомат відключається.
Необхідний для захисту в основному від струму короткого замикання, відключає автомат практично миттєво, без витримки часу.
Є автомати тільки з одним тепловим расцепителем або тільки з електромагнітним.
Не буду вдаватися в подробиці роботи расцепителей, все що вам потрібно помніть- теплової расцепитель потрібен для захисту від перевантаження, а електромагнітний від короткого замикання.
Найважливіше властивість автоматов- вони здатні відключати струм короткого замикання, який може досягати дуже великих значень.
Наприклад через праску потужністю 2кВт протікає струм 10 Ампер, а разі КЗ в прасці струм різко збільшиться до 400-800 Ампер! Це дуже великий струм і щоб його відключити автомати мають спеціальні дугогасительниє камери, які гасять електричну дугу, що виникає при розмиканні контактів вимикача.
Критерії вибору автоматів дуже багато але я зупинюся тільки на тих, що використовуються в биту- квартирах і будинках.
Автомати бувають однополюсні, дво- трьох або чотириполюсні. Полюс- це силовий контакт автомата, який комутує (перемикає) електричний струм.
На квартиру досить однополюсного автомата, на нього підключають «фазу», провід з напругою 220 Вольт. Другий провід- нульовий, підключають на нульову шину.
Можна поставити двухполюсний- на один полюс підключається фаза, на іншій-нуль.
Трьох і чотириполюсні автомати використовуються в трифазних ланцюгах напругою 380 Вольт. Триполюсні коммутируют три фази, четирехполюсние- три фази і нуль. Наприклад для управлінням електродвигуном або трифазної електроплитою.
Важливе зауваження: згідно Правил улаштування електроустановок ЗАБОРОНЯЄТЬСЯ ставити автомат в нульовому проводі, а тим більше дроті РЕ (заземлення)!
Вибирається автомат по номінальному струму-Iн. На лицьовій стороні автомата завжди вказується його Iн, наприклад на автоматі з номін. струмом 16А написано: С16
Це означає що автомат витримує тривалий час (практично постійно) електричний струм величиною в 16 Ампер, це потужність приблизно 3 кіловати. Якщо струм перевищить цю межу, автомат відключиться. Тому для навантаження в 4 кіловата треба ставити автомат 20 або 25 Ампер.
Буква С означає характеристику відключення вимикачів, всього з шість: А, В, С, D, К, Z. Для домашньої електропроводки краще підходять С, D, К.
Але не тільки по навантаженню вибирається автомат! Уявіть що ви поставили автомат 25 Ампер на електричну плиту потужністю 4 кіловата. Начебто все правильно, від навантаження автомат не відключиться. Та ось тільки до електроплиті протягнуть провід перетином 0,5 кв.мм, допустимий струм для якого всього 5-7 Ампер.
Що станеться з проводом якщо замість допустимих 7 Ампер по ньому проходитиме близько 20 Ампер? Звичайно провід просто розплавиться, вірніше розплавиться ізоляція у дроти, потім відбудеться коротке замикання і т.д. Вобщем нічого приємного ...
Запам'ятайте, дуже важливо!
Автомат вибирається за мінімальним перерізом проводу в електропроводці!
Пояснюю на прикладі.
Припустимо від автомата йде електропроводка мідним дротом в квартиру-між распредкоробкі і на розетки як годиться перетином 2,5 кв.мм, а на лампочки і вимикачі-1,5 кв.мм.
В цьому випадку автомат підбирається під провід перетином 1,5 кв.мм- як провід з найменшим перетином. Тобто якщо для проведення 1,5 кв.мм допустимий струм максимум 18-19 Ампер, то вибираємо автомат на струм трохи поменьше- 16А.
Можна поставити і на 10 Ампер, а ось на 25 Ампер вже не можна!
Якщо у вас мінімальний переріз проводу 2,5 кв.мм- берете автомат максимум з Iн = 25 Ампер, краще 20 Ампер.
Для проведення 4 кв.мм- автомат максимум на 40 Ампер ну і так далі, допустимий струм для проводів і кабелів вказано в ПУЕ.
І зовсім не обов'язково брати в магазині найдорожчі автомати відомих марок, таких як АВВ або Легран або Шнайдер- Електрик. Це звичайно хороші і дуже якісні автомати і якщо фінанси позволяют- сміливо беріть.
Особисто я давно працюю з автоматами марки EKF (ЕКФ), вони значно дешевші за імпортні і в той же час дуже якісні і надійні.
Траплялося що консультант в магазині настійно пропонував купити дорогий імпортний, розповідаючи про унікальне закордонне якість і гарантію мало не на 50 років, типу краще один раз купити подорожче і забути, ніж придушувати і кусати потім лікті через що не спрацював автомата і згорілої електропроводці.
Нічого подібного! Сміливо беріть EKF- дуже хороші автомати!
Отже, підіб'ємо підсумок: автоматичний вимикач вибирається по підключеної до нього навантаженні і за мінімальним перерізом проводу, це основні критерії вибору для квартирної електропроводки.
