УКХ приймач на мікросхемі

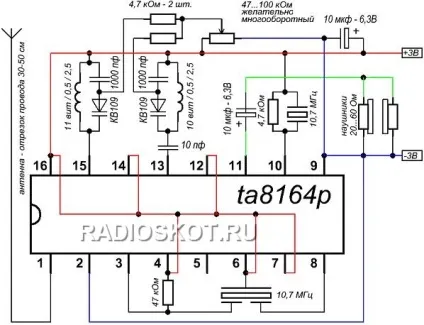

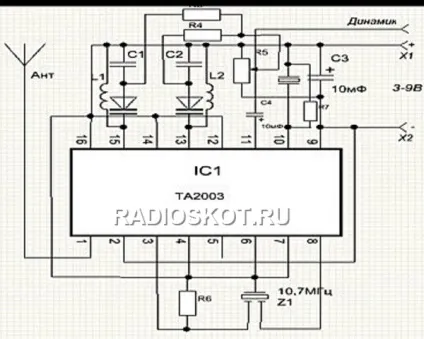

Схема радіоприймача діапазону УКВ на ta8164

Як ви вже помітили, в схемі немає змінного конденсатора, він замінений на пару варикапов і змінний опір. В даному приймачі опір потрібно використовувати змінне багатооборотна, але в моєму випадку варто підлаштування багатооборотний резистор. Можна застосувати такі типи:

Варикап КВ109 можна використовувати з будь-яким буквеним позначенням, я використовував КВ109А (з білою крапкою). Цокольовка варикапа (ніжка з боку маркування є анодом, а ніжка з боку випуклої мітки - катодом):

Якщо уважно посматреть на схему - елементи з маркуванням 10,7 МГц, відрізняються між собою кількістю висновків. Елемент з двома висновками можна назвати кварцовим резонатором, але його правельне називати фільтром дескрімінатора. Елемент з трьома висновками - радіочастотний фільтр. Ці елементи рекомендується використовувати фірми Murata.

Котушка L1 мотається в кількості 11 витків, проводом 0.5 мм, на підлогою каркасі (під час намотування можна використовувати свердло) діаметром 2.5 мм. L2 - 10 витків, проводом 0.5 мм, на тому ж каркасі. Даний приймач має дуже низьку вихідну потужність, якої вистачає лише на високоомний (40-60 Ом) навушник, з цього потрібно використовувати УНЧ.

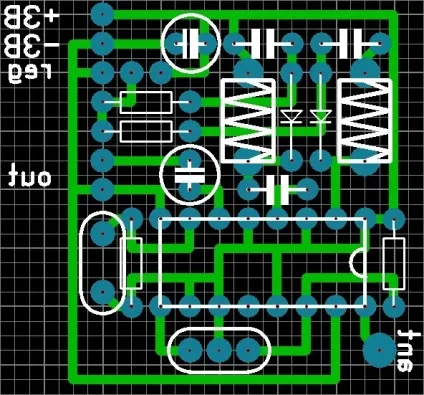

Друкована плата для даного пристрою дуже проста, її можна намалювати і маркером. На малюнку приведена друкована плата пристрою, яку можна завантажити з архіву.

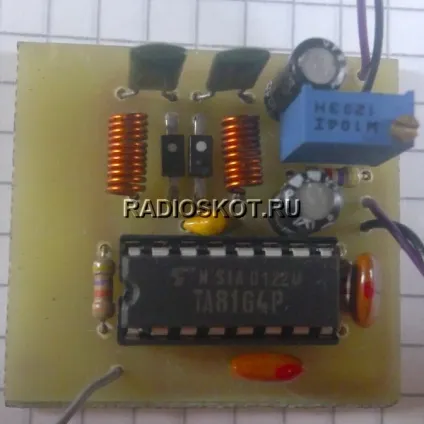

Плата УКВ радіоприймача в зборі:

Всі цікаві для вас питання можна обговорити на форумі. З вами був Пономарьов Артем (stalker68), до нових зустрічей!
