З яким ухилом прокладати труби каналізації?
Облаштування каналізаційної системи вимагає дотримання певних нормативів. Зокрема, дуже важливим є правильний ухил каналізаційної труби, який доводиться згідно СНиП та довжині комунікаційних трубопроводів.
ЯК ПІДІБРАТИ КУТ
Існує кілька позицій, якими керуються домашні майстри:
1. Зробити кут якомога більше гострим;
2. Зробити ухил мінімальним або взагалі пропустити цей пункт при монтажі каналізаційних стоків;
3. Створювати нахил згідно з правилами і ГОСТам.
На перший погляд, зайвий ухил каналізаційної труби допоможе воді, що вимагає очищення, швидше доходити до колодязя. Але з іншого боку, при цьому труба піддається шкідливому впливу стоків. Через те, що вода проходить по каналізації занадто швидко, тверді частинки нечистот, харчові залишки і інше сміття, часто зливається в унітаз, залишаються в трубі. Також проблемою стане замулювання труби. Згодом каналізація заб'ється і доведеться працювати над її ремонтом. Термін служби такої системи значно коротше стандартного і не перевищує одного року.
Мінімальний ухил або його відсутність - це груба помилка при установці каналізаційного трубопроводу. При цьому труба не тільки замулюється, а й практично не очищається природним шляхом. Врятувати ситуацію може тільки кут, під яким знаходиться септик по відношенню до каналізаційних стоків.
Правильніше за все працювати з певними нормативами, в яких вказується співвідношення кута з діаметром і довжиною труби. Звичайно, для цього потрібно багато часу і особлива уважність, але зате після такої копіткої роботи каналізація прослужить Вам довгі роки.
Навіщо потрібен ухил:
При замулювання труби зриваються повітряні сифони, які служать захистом від неприємних запахів в приміщенні;
Замулювання магістральної труби загрожує повним порушенням основних функцій каналізаційних відводів, що, по суті, є припиненням роботи системи;
Захист підвалу житлового будинку від протікання і проривів залежить від правильності ухилу.
Також, якщо при безуклоновом монтажі пластика немає проблем з корозією, то у чавунної труби можуть з'явитися діри. Вона почне пропускати воду і нечистоти в підвал. Раніше в багатоповерхових будинках каналізації не встановлювалися з ухилом, тому так часті випадки потоплення в квартирі на першому поверсі або прориву всієї каналізаційної системи.
ЯК ВИБРАТИ ухилом
Щоб визначити мінімальний ухил труби, який буде оптимальним для Вас, потрібно знати довжину всієї каналізаційної системи. У довідниках використовуються дані відразу в готовому вигляді, їх зображують в сотих частинах цілого числа. Деяким працівникам складно орієнтуватися в такій інформації без пояснень.

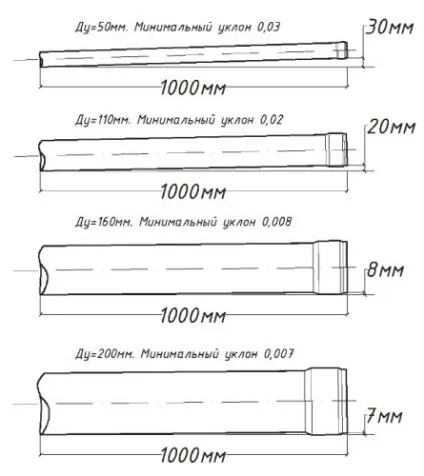

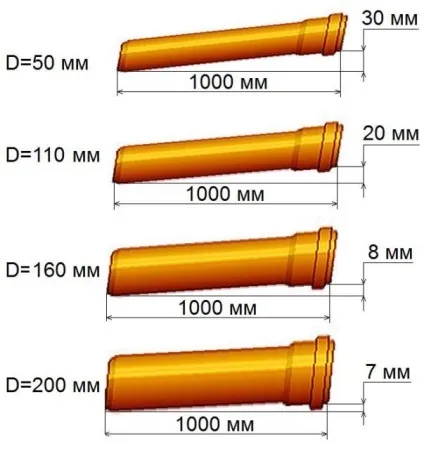

Наприклад, ухил для труби діаметром 50 мм і довжиною 1 метр потрібен 0,03 мм. Як це визначили? 0,03 - це співвідношення висоти ухилу до довжини труби. Залежно від діаметра, воно може бути від 0,03 до декількох міліметрів. Розглянемо, як діє правило:
Припустимо, потрібно розрахувати оптимальний ухил для труби 110 мм, згідно ГОСТ він становить 0,02 мм. Щоб розрахувати загальний кут, потрібно довжину труби помножити на ухил, зазначений в СНиП або ГОСТ. Вийде: 10 м (довжина каналізаційної системи) * 0,02 = 0,2 м або 20 см. Значить різниця між рівнем установки першої точки труби і останньої - 20 см.
Також у чавунній, пластикової або азбестоцементної каналізаційної труби обов'язково повинен бути розрахований рівень наповненості. Це поняття визначає, якою має бути швидкість руху потоку в трубі, щоб вона не засмітилася. Природно, від наповненості також залежить ухил. Обчислити наповненість можна за допомогою формули:
ВИСОТА РІВНЯ СТОКІВ / Діаметр ТРУБОПРОВОДУ
Максимальний рівень наповненості - 1, але в такому випадку каналізаційна труба повна, а, отже, ухилу немає, значить потрібно вибирати 50-60%. Це коефіцієнт, часто його приймають 0,5 - як визначення половини трубної порожнини. Багато що залежить від матеріалу труби (чавун і азбест швидше наповнюються через високу шорсткості внутрішніх стінок), і її кута по відношенню до септика.
Ваша мета - розрахувати максимально допустиму швидкість для пристрою каналізаційного стоку. Професіонали кажуть, що 0,7 м / с дозволяють відходів швидко проходити повз стінок, при цьому не прилипаючи. Слідчий, правильний розрахунок виглядає так:
0,5 / 110 = 0,04 - це рівень наповненості
0,5 ≤ 0,7 / 0,042 = 0,5 ≤ 43,75 - розрахунок вірний.
Остання формула є перевірочної. Перша цифра - це коефіцієнт наповненості, друга після знака рівності - це швидкість руху стоків, третя - це квадрат від рівня наповненості.
Також кут можна висловлювати в градусах, але тоді Вам буде складніше переходити на геометричні величини при установці зовнішньої або внутрішньої труби. Таке вимір надає більш високу точність.
Таким же чином нескладно визначити ухил зовнішньої підземної труби. У більшості випадків, комунікації зовнішнього типу мають великі діаметри. Слідчий на метр буде використовувати більший ухил. При цьому є ще певний гідравлічний рівень відхилення, який дозволяє зробити ухил трохи меншим, ніж оптимальний. У більшості випадків цей допустимий розмір напірної труби менше на 0,02 - 0,01 мм.

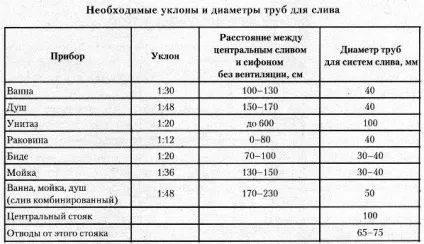

Згідно СНиП 2.04.01-85 пункт 18.2 (норма при установці систем відведення води), при влаштуванні кута каналізаційних труб приватного будинку, потрібно дотримуватися таких правил:

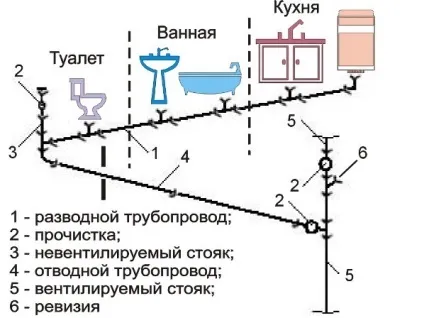

Не варто плутати методику установки каналізаційних труб в квартирі і будинку. У першому випадку часто використовується вертикальний монтаж. Це коли від унітазу або душової кабінки встановлюється вертикальна труба, а вже вона переходить в магістральну, виконану під певним ухилом. Такий спосіб може бути застосований, якщо, наприклад, душова або умивальник знаходиться на горищі будинку. У свою чергу, укладка зовнішньої системи починається відразу ж від кілець унітазу, септика або умивальника.
Щоб при установці витримати потрібний кут, рекомендується заздалегідь копати траншею під ухилом, а по неї натягнути мотузку. Теж саме можна зробити і по підлозі.
