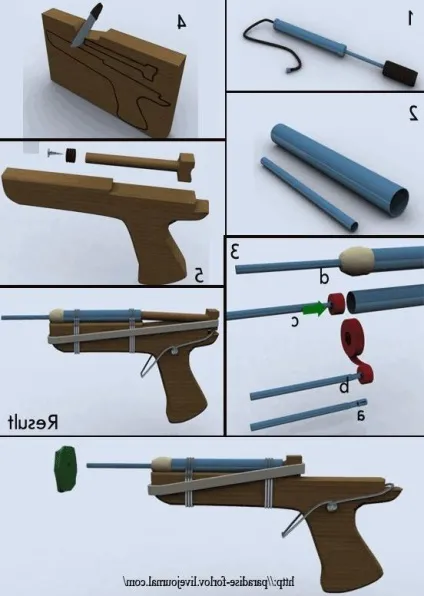

Як зробити стріляє гвинтівку з дерева
Діряві дірку в муфті
На клей поксіпол (POXIPOL) вклеиваем ніпель в дірку. Він до речі повинен туго входити, адже покритий гумою, а це суперская герметизація.
У великій заглушці я виконав дірку
Щоб всередині воно не зачепилося все
Тепер робимо випускний (бойової) клапан: на розігнуту велику скріпку (під рукою більше нічого не знайшов) надягаємо верх кришки від пляшки, кріпимо поксіпол, з іншого боку приклеюємо на "Момент" гурток гумки від велокамери.
У меншій заглушці свердлимо дірку приблизно 1см в діаметрі
У самій заглушки обрізаємо приблизно на половину краю, вони будуть заважати. Різати можна ножем.
Тепер, незадоволений герметизацією клапана, я приклеїв 2 гуртка гумки від кульки поверх гумки від камери.
Ось зібраний клапан, відкривається при натисканні на стирчить скріпку.
Тепер робимо перепускний канал. Я зробив його зі шматка фломастера, який для герметизації наполовину забив ватою упереміш з Моментом, а на край наліпив гурток від кульки. Скріпка повинна вільно рухатися всередині !!
Тепер я переробив сам клапан, відірвав наклеєний гурток гумки, а перепускний трубку просунув наскрізь і заліпив поксіпол. Край зашкурити гладко гладко.
Відмовився від деревинки, приклеїв на скотч шматок жерсті від банки з отвором. Ось готовий бойової клапан.
Тут я вклеїв продовження перепускний трубки, по ній вже буде подаватися повітря в ствол.
Тут я зрозумів, що повітря стискається хреново, обсяг резервуара у мене маленький, тому гвинтівка не стрілятимуть будт, а буде плюватися)) В пошуках збільшення обсягу наткнувся ось на такій ПУСТОЙ балончик.
Він майже ідеально підходив замість задньої заглушки. Робимо дірку для ніпеля.
Товщають край скотчем, щоб туго входило в муфту.
Щоб закріпити, я зробив на муфті гачки.
На балончику зробив петельки, приклеїв їх на скотч а потім перемотав ниткою і ізоляційною стрічкою.
Тут потім зв'яжемо мотузками.
Ось загальний вид отриманого на даний момент девайса.
Тут показано закріплена передня заглушка, але це тимчасово, в ідеалі буде сталевий дріт.
А тепер стовбур (хоча з нього треба було починати) На ринку я трубок внутрішнім діаметром 4.5мм не знайшов, а стріляти я збираюся кульками ВВ. Замовив тут, але через 3 дні подзвонили і сказали, що трубку на складі вони не знайшли. Сум. Я почав імпровізувати і зробив трубку сам. На даний момент сохне на балконі. Отже, купуємо на ринку термоусадочну трубку Ø4.0.0, не знаю що воно означає, але внутрішній діаметр якраз до кульки, прям ЧІТКО. Коштує це задоволення 25 рублів. Також купуємо епоксидну смолу (епоксидний клей) в якомога меншому обсязі. У мене 100мл, коштує 100 рублів. Ще добре б знайти сталевий дріт або сталевий прут діаметром 4.5мм, але я не знайшов. YOмаё, зробив сам)) Знайшов на вулиці сталевий штирек міліметра 2 в діаметрі і обклеїв його папером з рідким склом. На фотке і трубка, і пруть.
Прут зашкурити, полив олією і всунув в трубку.
Тепер найцікавіше)) ріжемо тканину на смужки, мочім в епоксидному клеї і обмотуємо трубку. Спочатку в одну сторону.
Потім в 2 рази більшою товщиною в іншу сторону, і ще раз в іншу. тоесть отримуємо обмотку 1.В право дрібної смужкою 2.влево великої смужкою 3.вправо великої смужкою.
Потім звертаємо все одним шматком тканини (збігав на балклн, приніс, сфоткали)) тут висохле майже вже. Ксатті, у міру висихання кожні пів години прокручивайте прут в трубці, щоб уникнути різних викривлень внутрішнього каналу !!
На наступний ранок.
Трубка висохла, вийшла досить міцна. Звичайно, гнеться трохи вздовж осі, але пружна і повертається назад. Сплюснути її практично нереально. Кулька усередині ходить добре, навіть допомагати не треба. Потім відпив криві краю і зашкурена.
Тут я з вами прощаюся, може, вирвуся з села в середині місяця і дороблю. а може й ні. Залишаю знизу 5 резервних постів, адміни НЕ ВИДАЛЯТИ МОЇ РЕЗЕРВНІ ПОСТИ. хто видалить, того знижений і як небудь пекельно покараю))
Ось я приїхав і дописую залишився))
Отже, приїхав я в село, подивився на інструменти та матеріали і задоволено кивнув. Тут є все, що мені треба. Спочатку треба закріпити по поздовжній осі трохи гнеться стовбур. Для цієї мети від спинки ліжка відпиляв трубку 9.5мм внутрішній діаметр. (До речі ось така ж трубка від тієї ж ліжка)
Туди засунув стовбур
Тепер треба якось було різко відкривати клапан. Ось система з пружиною, але я її одразу відклав під ліжко.
Про нову систему потім, зараз робимо ложе з дошки. Випилював ел. лобзиком. Запам'ятайте вид штуки в вгорі по центру фотки. Це буде ударний поршень. У виїмці на ложе убитий цвях як напрямна для поршня
Беремо в руки шкурку
Тут я ще більше зміцнив резервуар міцними мотузками.
Ось так виглядає ударний поршень.
А ось так він працює.
Тут один край стовбура з пропилом і трубочка для коктейлю.
З усього цього за допомогою поксіпол робимо.
Трубочка для коктейлю майже ідеально налазіет на трубку від повітряної кульки в перепускному каналі. Трохи потовщений трубку каналу скотчем для кращої герметизації.
Зробив 2 дерев'яних брусочки, щоб передню частину резервуара не вирвало. Вони просто будуть упиратися в гурток жерсті від банки, яка буде впиратися в ложі.
Ось так виглядає і працює затвор. Гумка з еспандера (досить сильно згнилі)) закріплена поксіпол. Штирі з скріпки, втулка, куди йде штир зроблена зі шматка консервної банки.
Все, можна стріляти. Але я піду далі, і покажу кріплення прицілу. Спочатку я просто прилаштував його до резервуару, але виявилося, що він роздувається і після кожного пострілу \ накачування приціл йде досить далеко. Тоді я закріпив приціл на окремому продовженні ложа. Також забезпечив його гвинтами настройки.
Тут попередня конструкція прикрашена кільцями від велокамери.
Ось загальний вид. До прикладу ззаду приклеєний шматок еспандера для зручності. Версія 1.3.
Тут деякі зміни
Але тепер постала нова проблема, через роздуття резервуара (він розсуваються в місці кріплення балончика) ложе гнулося в тонкій частині, там де курок. Воно там навіть зламалося, склеїв і посадив на саморізи. Також можна бачити мотузкові стяжки від додаткової надбудови для прицілу до цвяха, вбитого під стовбуром. Приціл вирішив закріпити до стовбура, щоб нічого не збивалася. Версія 1.5.
Тепер все, можна фарбувати і стріляти. Пару слів про стрілянину. На даний момент пристрелять так і не вдалося, чомусь кожен раз б'є в різний місце. Після розбирання \ збірки (приціл ще не ставив) бив в одну точку з 10 метрів. Одна куля вибивала іншу. Поставив приціл - знову розкид 15 см. Потім полагоджу, все буде ОК)) накачувати Маааленький велосипедним насосом. 35 качків вистачає, щоб розбити скляну банку. Також з 10 метрів пробиває навиліт картонну коробку з вкладеним всередині журналом близько 100 сторінок. І залишає вм'ятину в дошці позаду)) Але навіть при 70 качків куля не застряє в шматку вагонки (дошка така) залишається лише велика вм'ятина. Швидкість поки не вимірював, потрібні точні ваги. Їх я зробив, виміряю потім)) Удачі всім. Робіть свої гвинтівки, діліться ідеями. Допоможемо один одному в створенні дешевої пневматики! До речі свою я зробив за 250 рублів (трубка, епоксидка, муфта і заглушка для резервуара), враховуючи, що поксіпол вже був, та й інструменти теж.
