Епіграф.
"У нас, радянських - власна гордість, ми на буржуїв дивимося зверхньо."
Короткоходная куліса на Форестер 5МТ.

Насамперед -. що таке короткоходная куліса, навіщо вона потрібна, які бувають і скільки це коштує.

Короткоходная куліса (Short Shifter, далі в темі - SS / Short-Throw Shifter) потрібна для того, щоб швидше перемикати передачі на механіці, таким чином збільшуючи загальну динаміку розгону.
Принцип дії короткоходной лаштунки: за рахунок подовженої нижньої частини (від кріплення до кульки), зменшується хід верхньої частини (від кріплення до ручки КПП)

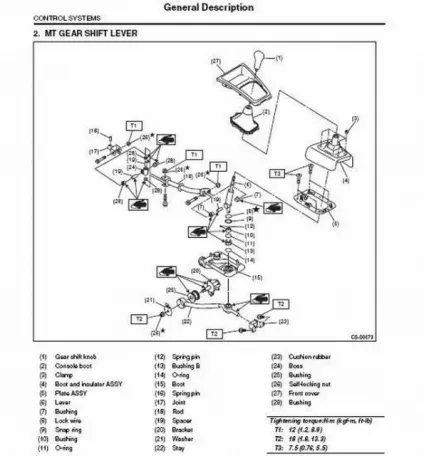

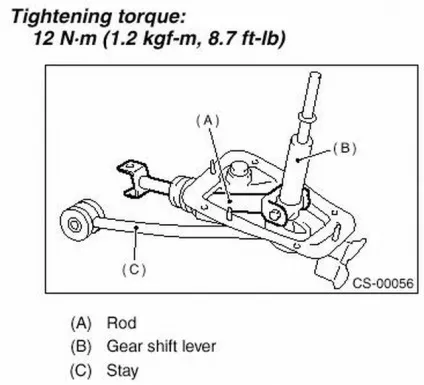

Стандартна куліса перемикання передач виглядає так:

Особливості стандартної ручки: перехід від меншого діаметра до більшого (червона стрілка), залитий гумою для зменшення вібрації на ручці КПП.

Вартість без доставки: 230 - 295 USD

особливості:

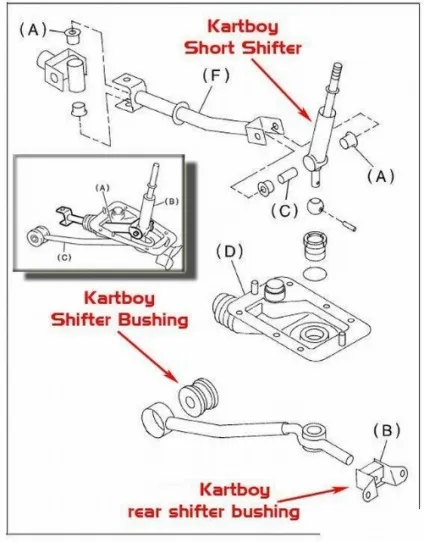

Поставляється з тягами (верхня перемикає передачі, нижня утримує опорне кільце для кульки ручки і кріпиться під машиною. Тяги трохи зігнуті в порівнянні зі стоком, щоб не різати металеву рамку кріплення гумового кожуха.

особливості:

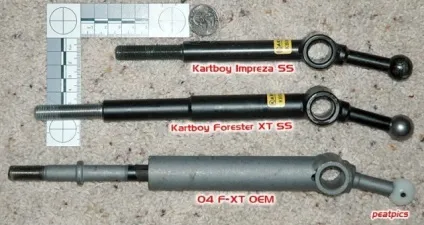

А) Загальна довжина менше стокової.

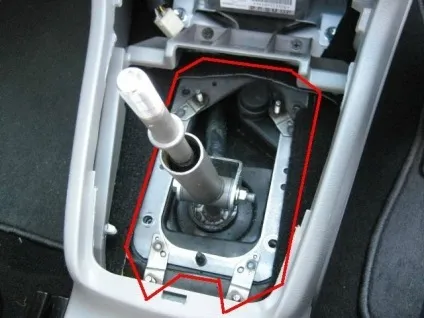

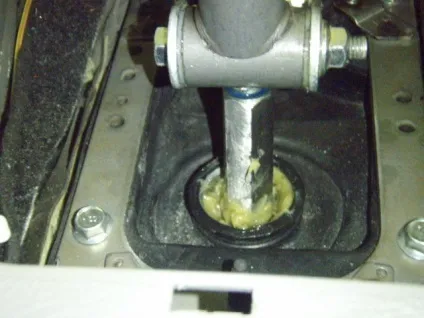

Б) треба різати металеву рамку кріплення гумового кожуха (обведена червоним):

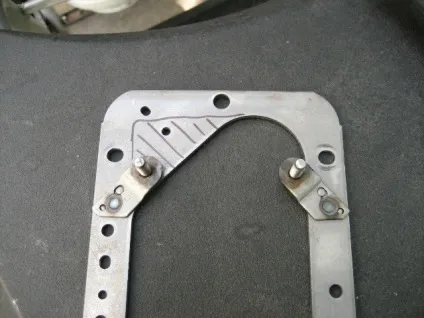

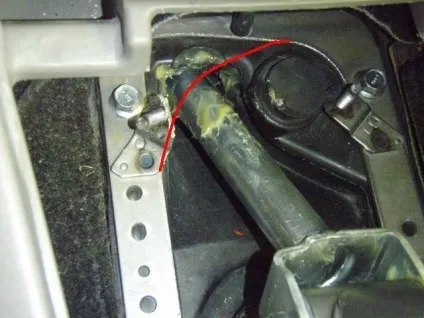

Потрібно прибрати верхній лівий кут, який заважає верхньої тязі:

У мене вийшло так:

Вартість без доставки: ок. 80-120 USD

Переваги: ​​хороші відгуки субароводов в усьому світі.
Недоліки: Ціна / нерегульована / відсутній віброізоляція / висота ручки КПП нижче стокової.

особливості:
А) Адаптер кріпиться на стоковий ручку КПП.
Б) треба різати металеву рамку кріплення гумового кожуха.

Вартість без доставки: ок. 80 USD (в GTI- центрі (Київ) була в наявності за 130 USD)

переваги:

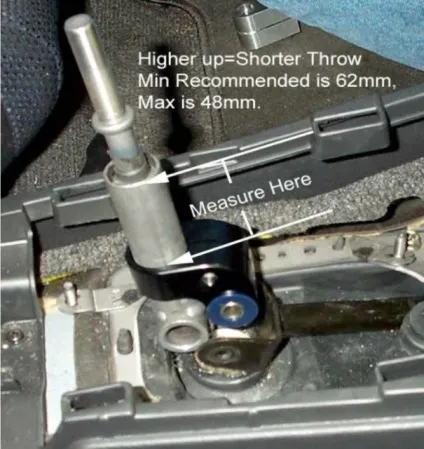

РЕГУЛЬОВАНА (!), Віброізоляція зберігається / висота ручки КПП залишається стокової

недоліки:
Ціна / на сайті Perrin немає згадки про сумісність з Forester (швидше за все через необхідність різати накладку).

особливості:
РЕГУЛЮВАННЯ як нижньої, так і верхньої частини (.)

Вартість без доставки: ок. 135 USD

переваги:
Подвійна регулювання / виглядає як прибулець з 22 століття / Ще можна купити в інтернет магазинах США.
недоліки:
Ціна; знята з виробництва (на сайті COBB відсутня), відсутній віброізоляція.

Є й інші фірми.

Вивчивши дану інформацію і ціни, було прийнято рішення злегка помститися Америці за світову кризу, виготовивши короткоходную кулісу самостійно.
Вимоги були такі:
1) Можливість регулювання нижньої і верхньої частини (з запасом)
2) Зберегти виброизоляцию
3) Залишити висоту ручки КПП стокової.

Зняв кульку, промерял, надряпав схему і віддав токареві:

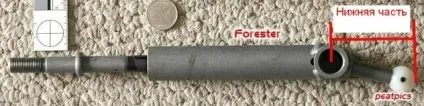

Нижня частина: на кулісі нарізана зовнішня різьба (діаметром 10 мм):

З шестикутника виточені втулки різної довжини: 55 мм; 45 мм; 30 мм

Для примірки нарізали контргаек діаметром 10 мм і 11 мм:

Нижня частина готова до примірки:

Після примірки вирішив встановити втулку довжиною 55 мм, в результаті різниця в довжині зі стоком склала 25 мм:

Верхня частина: нарізана зовнішня і внутрішня різьба діаметром 11 мм:

Для можливості регулювання висоти ручки КПП виточена втулка "тато-мама" діаметром 11 мм:

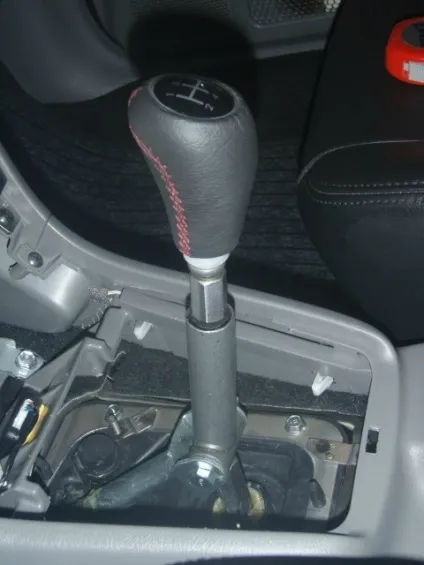

Примірка (варіант №1, поки без чохла) - зупинився на ньому:

результат:
довжина перемикання передач скоротилася на 35% в порівнянні зі стоком.

Для розрядки.
Після цієї статті - токаря усього світу збагатилися на виготовленні короткоходних лаштунків, навіть Роман Аркадійович зайнявся цим надприбутковим бізнесом:

Менеджери з продажу короткоходних лаштунків - гірко ридають і шукають нову роботу:

Круто. Я все ближче до вирішення брати турбу, на ручці. з такою кулісою напевно чуствуется збільшення до потужності
Спасибі, дуже пізнавально !!

Крутячи тема, дякую за такий детальний екскурс.

Або це компроміс?

chief39 писал (а): крутячи тема, дякую за такий детальний екскурс.

При установці на Атмо є нюанси через поніжайкі. У мене зараз коробка 6-ступ, мою короткоходную кулісу 5МТ ставив собі на Атмо san4ez. краще запитати у нього.

Разом.
Клацав у Санчез ручку - чіпляє трохи перша за тросик знижуючи. У мене теж атма. Рив в пошукав болт-вона, не знайшов.
Сьогодні забрав з топлевела машину - нашаманілі зі своїх заготовок. Знижуй не чіпляє.
Чи не Сивик, звичайно, але вже і не ВАЗ, як раніше)

А я вже і забув, що щось чіпляє
Що по грошах вийшло, Віталь?
ЗИ: Олег, ще раз спасибі за девайс)
