Trema-модуль Твердотільні реле (SSR- Solid-state relay) - призначено для замикання вихідний ланцюга змінного струму (з номінальною напругою до 240 В), при подачі керуючого сигналу 5 В постійного струму на вхід модуля. Даний модуль можна використовувати для управління приладами підключаються до мережі 220 В (освітлювальні, побутові і т.д. з струмом споживання до 2 А).
Загальні відомості:
Завдяки відсутності механічних рухомих частин, твердотельное реле має більший термін служби і не видає характерних звуків, в порівнянні зі звичайними, електромеханічними реле. Цифрова схема твердотільного реле розв'язана з силовою частиною, симетричним тріодний Фототиристори. У модулі використовується реле з функцією перетину нуля (zero cross function). Ця функція передбачає можливість замикання вихідний ланцюга, тільки коли змінна напруга навантаження перетинає нуль, завдяки чому, струм навантаження збільшується плавно. Такий тип включення продовжує термін служби пристроїв підключених до силової частини модуля. але робить неможливим замикання ланцюгів навантаження постійного струму.
Функція перетину нуля (zero cross function)
З графіка видно, що після подачі керуючого сигналу на вхід модуля, реле очікує коли прикладена до вихідний ланцюга напруга "перетне" нуль і тільки в цей момент замикає вихідний ланцюг. Отже в вихідний ланцюга не відбувається різкого збільшення струму.
підключення:

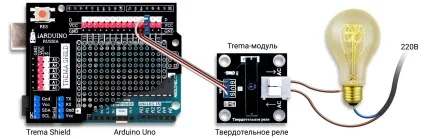

Вхід (S) Trema-модуля Твердотільні реле підключається до будь-якого висновку Arduino. Вихід (AC) модуля (клеммник) підключається в розрив фази силового ланцюга змінного струму.
У модуля немає вхідного напруги харчування, висновок Vcc (V) передбачений для зручності підключення.
управління:
Якщо на вхід Signal (S) модуля. подати напругу 5 В, то реле замкне ланцюг силової частини змінного струму (AC).
Специфікація:
- Напруга спрацьовування на вході (S):> 4 В (номінально 5 В)
- Максимальна напруга на вході (S): <6 В
- Максимальний струм, на вході (S) модуля: <12 мА, при Vcc = 5 В.
- Номінальна напруга навантаження (AC): 120. 240 В, змінного струму 50/60 Гц
- Пікові значення напруги навантаження (AC): 75. 264 В, змінного струму 50/60 Гц
- Падіння напруги в ланцюзі навантаження (AC): <1,6 В
- Номінальний струм навантаження (AC): 0,1. 2 А
- Пікове значення струму навантаження (AC): 30 А (не повторюється і не довше 20 мс)
- Струм витоку в колі навантаження (AC): 1 мА, при напрузі 100 В. 1,5 мА, при напрузі 200 В.
- Максимальний час спрацьовування: <1 мс после пересечения нуля.
- Робоча температура: -30. 80 ° C, при відносній вологості повітря <85 %
- Температура зберігання: -30. 100 ° C
- Габарити: 30х30х30 мм (з урахуванням колодки висновків)
- Вага: 9 г
