Трелевочнік (трелювальна машина) класифікація, принцип роботи, технічні характеристики, «про
Трелюванням називається операція перевезення лісоматеріалів на вантажний майданчик.
Спеціальні трелювальні машини можуть переміщувати вантаж в полупогруженном положенні. Вони оснащені технологічним обладнанням для формування пачки.
Найчастіше на перевезення лісу перевагу віддають тракторів. Вони володіють необхідною маневреністю і мобільністю. Трактор може заїхати на вирубку, зібрати повалені дерева і відвезти їх до лесопогрузке. Їх застосування обмежується тільки несучу здатність ґрунтів і ухилами трелювальних шляхів.
Трелювальні трактори поділяються на кшталт ходової частини, призначенням, технологічного оснащення для формування пачок лісу і їх переміщення. На трелюванні використовуються трактори, обладнані канатами, гідроманіпуляторами, кліщовими захопленнями.
Чокер - це відрізок каната довжиною 1,7 - 2,5 метра завтовшки 12-16 мм. На одному кінці чокера закріплений гак, а на іншому - кільце.

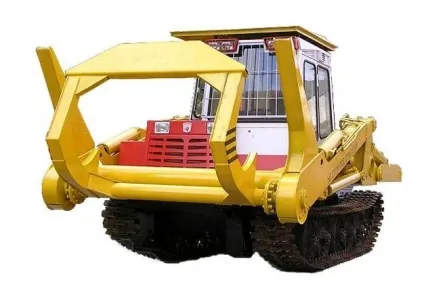

Для виключення ручної праці на трелювальних тракторів замість відкидного щита стали встановлювати гідроманіпулятор і коник затискної. За таким типом влаштовані трелевочнікі ТТ4, ТДТ 55А. Трактор ТДТ-55А використовується для перевезення хлистів і дерев в місцях дрібного і середнього лісу. Крім цього, він виконує допоміжні роботи:
- Підготовка волоків і майданчиків навантажувальних;
- Вирівнювання комлей;
- Підгортання хлистів.
Гідроманіпулятор трелювальної машини являє собою стрілу неполноповоротние з кліщовим захопленням двосторонньої дії. Стріла закріплена на колоні.
Коник кріпиться шарнірно, при русі техніки може обертатися разом з пачкою. Дерева утримуються на конику канатами за допомогою важелів затискних, що працюють від гідроциліндра.
Крім машин, що виконують збір та переміщення дерева на лісозаготівлях застосовуються валильно-трелювальні машини. Вони виконують дві операції: валку лісу і його транспортування до місця навантаження.
Валочно-трелювальні машини створювалися для районів з помірним кліматом, слабохолмистої і рівнинним рельєфом. Вони можуть працювати при висоті снігового покриву не більше 1,1 м.
Такі моделі використовуються на суцільних вирубках або прорубанні трас лісовозних доріг, інженерних комунікацій.
Існує два типи валильно-трелювальних машин:
- вузькозахватними важільні;
- маніпуляторні широкозахватні.
Гідроманіпулятор здійснює спилювання дерева, його спрямованої валки, пакетування дерев в конику. Він складається з ферми опорної, поворотної колонки, стріли, рукояті, пристрої захватно-зрізати і гідроциліндрів управління елементами маніпулятора. Поворот на 285 градусів здійснюється рейковим механізмом і чотирьох гідроциліндрів.
