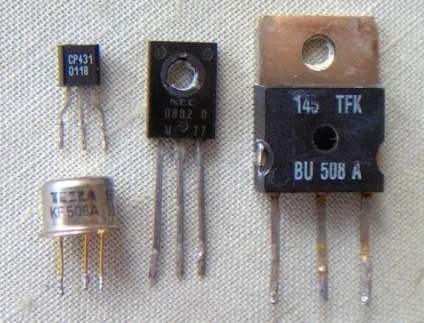

Транзистор - це основа напівпровідникової техніки

Транзистор - це елемент, призначений для посилення, генерування, а також перетворення електричних коливань. Транзистори бувають двох видів: біполярні і польові.

Біполярний транзистор - це напівпровідниковий прилад, що складається з двох p-n переходів. Елементарний транзистор побудований на кристалі германію, він має два вістря: емітер і колектор, які торкаються поверхні кристала, віддалені один від одного на відстань 20-50 мк. Іншими словами, один перехід з'єднує катод з базою (він називається емітерним переходом), а другий - колектор з базою (він називається колекторним переходом). Біполярні транзистори діляться на два типи: p-n-p і n-p-n.

Польовий транзистор - це напівпровідниковий прилад, у якого управління здійснюється зміною поля на відміну від біполярних елементів, де вихідне значення струму визначається зміною вхідного струму. Польові прилади бувають однозатворних і многозатворнимі.

Принципова схема транзистора представлена ​​на фото нижче. Схема біполярного елемента являє собою коротку риску-основу, вона символізує базу, в яку під кутом 60 0 і 120 0 входять дві похилі лінії, лінія зі стрілкою - це емітер, друга - колектор. Напрямок стрілки позначає тип приладу. Стрілка, спрямована в базу - це транзистор p-n-p типу, з бази - n-p-n.

Перпендикулярна базі риса - це електрод бази. Значення електропровідності емітера необхідно знати для правильного підключення транзистора до джерела живлення. Приладів типу p-n-p на колектор і базу необхідно подавати негативне напруга транзистора, а n-p-n типу - позитивне. Польові транзистори на схемах позначаються наступним чином: затвор прийнято показувати рискою, паралельної символу каналу, електропровідність каналу зображують стрілкою, вміщеній між витоком і стоком. Якщо стрілка вказує в напрямку каналу, то це означає, що елемент належить n-типу, а якщо в зворотну сторону, то p-типу. Зображення польового транзистора з індукційним каналом відрізняється трьома короткими штрихами. Якщо польовий прилад має кілька затворів, то їх зображують короткими рисками, лінію першого затвора завжди поміщають на продовження лінії витоку.

На закінчення додамо, що за транзисторами не відразу закріпилася така назва, спочатку їх називали напівпровідниковими тріодами (аналогічно лампової техніки). Так що транзистор - це тріод, який є керованим елементом, він отримав широке застосування в імпульсних і підсилюючих схемах. Відсутність напруження, надійність, незначні габаритні розміри і вартість - такі основні переваги цих приладів, завдяки яким транзистори змогли витіснити з багатьох галузей техніки електронні лампи. Основною перевагою напівпровідникових приладів є відсутність розжарюються катода, який споживає значну потужність, а також вимагає часу для розігріву. Крім цього, транзистор в багато разів менше електричної лампи і здатний працювати при більш низькій напрузі. Все це дозволило значно скоротити габарити електронних приладів.
